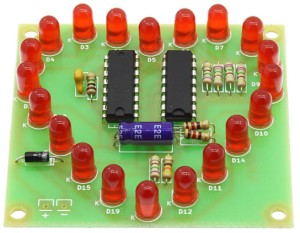

Конструктор "Світловий ефект "Серце - вогонь що біжить" K203.1"

код: AOC880

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

85 грн

в наявності

Купити в один клік

	1
	голосувати

Знайшли дешевше?

Опис
Відгуки
Задати питання

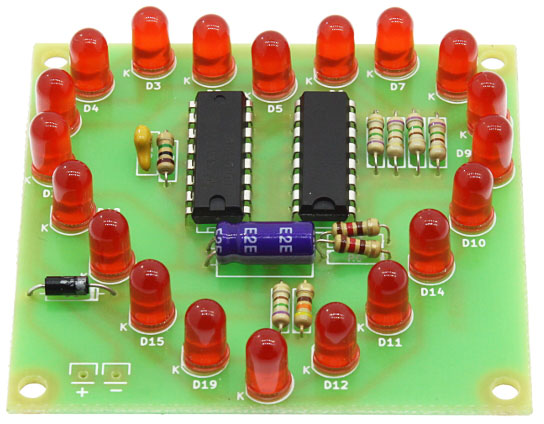

Пристрій, що складається з 20 світлодіодів, розташованих у формі серця, прикрасить сімейне свято і вітрину магазину. Пристрій послужить гарним навчальним посібником для навчання Вас та Вашої дитини основ електроніки. Простота схеми, зручність складання та наочність результату полегшить завдання. Результат складання даного конструктора - це ефектне світлодіодне "серце" з ефектом вогню, що біжить.

Технічні характеристики:

Напруга живлення: 9 - 12В
Споживаний струм: < 150мА
Габаритні розміри плати: 60х60мм

Опис роботи електричної схеми Пристрій складається з генератора прямокутних імпульсів, зібраного на мікросхемі U1, зсувного регістру U2, та 20 світлодіодів, розташованих у вигляді серця. Генератор зібраний на логічних елементах U1.1, U1.2, U1.3 і час ланцюжку, що задає C1-R1. З виходу генератора імпульси надходять на вхід мікросхеми U2, яка являє собою послідовний зсувний регістр. З кожним імпульсом, що приходить, буде послідовно встановлюватися високий логічний рівень на виходах регістру Q0-Q7, починаючи з Q0, і зрушуючись до QS.

Таким чином будуть послідовно запалюватися світлодіоди D5, D2-D6, D3-D7, D4-D8, D17-D13-D9-D20, D18-D10-D14-D21, D11-D15, D12-D16-D19. Коли високий рівень сигналу досягне QS, інвертор U1.4 інвертує сигнал, він потрапить на виведення D мікросхеми U2, і тепер, з кожним імпульсом, на виходах мікросхеми U2 будуть послідовно встановлюватися сигнали низького рівня і світлодіоди будуть гаснути в тій же послідовності.

При складанні необхідно звернути увагу на полярність конденсаторів, світлодіодів та цоколівку транзисторів. Правильно зібрана схема налагодження не вимагає і починає працювати відразу

Електрична схема:
