Конструктор "Світловий ефект "Міготлива світлодіодна квітка" K147"

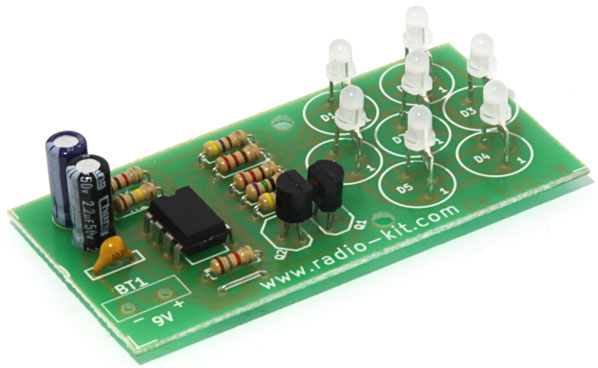

Приємним сюрпризом на ялинці, без сумніву, виявиться двоколірна мерехтлива квітка. У цьому пристрої використовуються сім двоколірних LED-діодів, які на друкованій платі розміщуються у формі пелюсток квітки. При цьому вони почергово світяться зеленим, червоним кольором. Розташований у центрі квітки світлодіод також двоколірний, однак у той час, коли решта LED-діодів загоряється, наприклад, зеленим кольором, вона світиться червоним, і навпаки.

Живиться пристрій від батарейки на 9В. Дроти, від якої потрібно підпаяти до контактної групи BT1.

Опис роботи:

Пристрій умовно можна розділити на три функціональні блоки: генератор, блок управління і схему індикації.

Генератор, який формує імпульси управління, виконаний на мікросхемі U1, яка включена за схемою нестабільного мультивібратора. При цьому частота перемикання мультивібратора визначається величиною опору резистора R1 та значенням ємності конденсатора С2. Перемикаючі імпульси з виходу генератора (контакт U1/3) подаються на бази транзисторів Q1 і Q2, за допомогою яких забезпечується безпосередня подача напруги на відповідні групи світлодіодів.

При формуванні на виході мікросхеми U1 (контакт U1/3) безперервної послідовності позитивних і негативних імпульсів керуючих транзистори Т1 і Т2 будуть по черзі відмикатися.

Примітка:

При складанні конструктора необхідно дотримуватися цоколівки транзисторів і мікросхеми, полярності електролітичних конденсаторів, світлодіодів.

Правильно зібрана схема налагодження не вимагає.

Електрична схема:

Схема розташування елементів:
