Мініатюрний паяльник Pinecil PINE64 TYPE-C Mini V2 (ОРИГИІНАЛ)

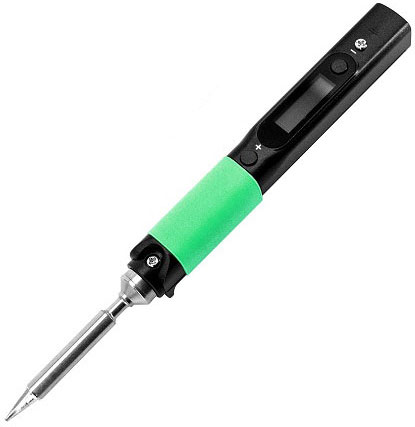

Pinecil V2 –  друга версія розумного мініатюрного паяльника з 32-бітним RISC-V мікроконтролером SoC, що відрізняється елегантним дизайном, точною стабілізацією температури жала, автоматичним переходом в режим очікування та нагріванням до робочої температури всього за 6 секунд! Паяльник може живитися як від Type-C роз'єму з підтримкою протоколів керування живленням PD та QC 3.0, так і від стандартного роз'єму DC5525.

Код виробника: PINECIL-BB2

Цей паяльник є оригінальним продуктом ком'юніті PIne64.

Характеристики:

• Платформа:
  • ОС: складання IronOS від Ralim
  • Чіпсет: Buffalo BL-706
  • Процесор: 32-розрядний RV32IMAFC RISC-V "SiFive E24 Core" з частотою 144 МГц
• Дисплей:
  • Тип:Монохромний дисплей білого кольору OLED
  • Розмір: 0.69 дюйма
  • Роздільна здатність: 96x16 пікселів
• Обсяг пам'яті:
  • Внутрішня флеш-пам'ять: 192 КБ
  • Системна пам'ять: 132 КБ SRAM
  • Розширення пам'яті: Ні
• Керування температурою та режимами роботи: Дві кнопки
• Живлення:

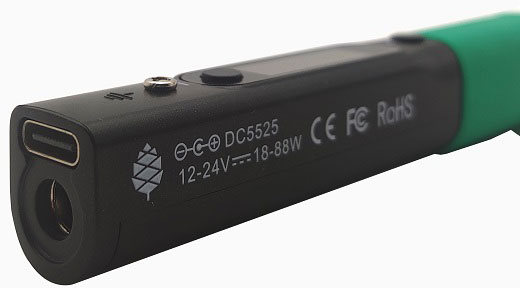

  • Type-C з підтримкою як PD, так і QC 3.0 від 12 до 20 В
  • Роз'єм живлення DC5525 від 12 до 24 В
  • Споживання: 18 - 88 Вт
• Корпус паяльника:
  • Розміри: 155 мм з наконечником для паяння / 103 мм без жала для паяння x 12.8 мм x 16.2 мм
  • Вага: 28 г з наконечником для припою / 18 г без наконечника для припою
  • Складання: пластик з металевою кліпсою (ручка)
  • Колір: чорний (чохол)/зелений (рукав)
• Жало:
  • Тип В2
  • Довжина: 86 мм
  • Опір нагрівача: від 6.2 Ом до 6.5 Ом
  • Вага: 8.2 г
• Час розігріву до робочої температури: приблизно 6 секунд.
• Функція швидкого розігріву:
• Діапазон регулювання температури: від 100°C до 400°C
• Функція енергозбереження: режим очікування

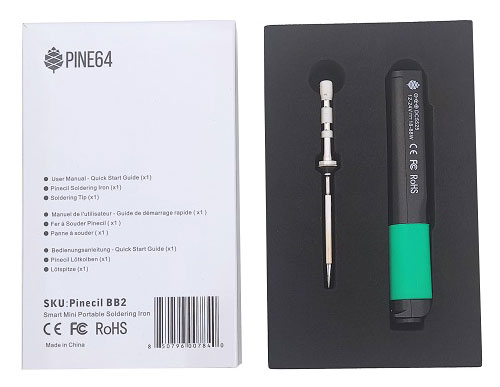

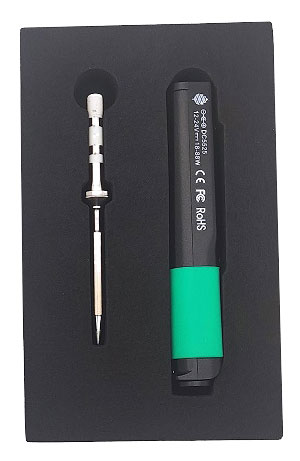

Комплектація:

• Паяльник Pinecil
• Паяльне жало ST (короткий наконечник)-B2

Порядок роботи з паяльником Pinecil:

Протріть нове жало ізопропіловим спиртом, щоб видалити заводські оксиди перед встановленням. Якщо у вас його немає, спробуйте протерти сухою чистою серветкою, особливо 2 контакти на холодному кінці (вода не рекомендується, оскільки вона може потрапити в шов на білому кінці).

Не намагайтеся зігнути два внутрішні контакти вони зроблені з тонкого жорсткого пружного металу і можуть зламатися (не з м'якої міді), але ви можете протерти їх ізопропіловим спиртом (включаючи невеликий майданчик на платі під контактами).

1. Встановіть жало до паяльника: Pinecil поставляється з окремим жалом.

1. Зніміть гвинт із передньої верхньої сторони ручки. Потім акуратно натисніть на наконечник до упору назад, доки широка частина не торкнеться передньої частини пластику.
2. Акуратно затягніть або послабте гвинт, щоб встановити або поміняти жало (обережно, крихітні гвинти легко ламаються).
3. Нижній передній гвинт не повинен торкатися жали, він тільки скріплює ручку.
4. Завжди відключайте живлення перед заміною натискання.

2. Живлення: порт USB-C, підключений до слабкого джерела живлення, може забезпечувати достатню потужність для старту екрана дисплея, але не достатню для нагрівання жала паяльника. Порт USB на 5 вольт (тобто ноутбук) показує DC Low, чого достатньо для оновлення прошивки та індикації на дисплеї меню, але не для роботи паяльника.

3. Нагрійте жало паяльника: підключіть Pinecil до відповідного джерела живлення

1. Натискання кнопки [+] запускає нагрівання жала.
2. На дисплеї буде показано споживану потужність, поточну температуру, напругу живлення і час до переходу в сплячий режим.
3. Відрегулюйте потрібну температуру натисканням кнопок [+] та [-].
4. Натискання та утримання кнопки [-] призводить до вимкнення нагріву паяльника.
