1.69" 240×280 РКІ кольоровий дисплей 262K (округлі кути, SPI інтерфейс) від Waveshare

код: DPC297

Waveshare
  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
398 грн

в наявності



Купити в один клік

1
голосувати
Знайшли дешевше?
  • 1.69" 240×280 РКІ кольоровий дисплей 262K (округлі кути, SPI інтерфейс) від Waveshare
  • 1.69" 240×280 РКІ кольоровий дисплей 262K (округлі кути, SPI інтерфейс) від Waveshare
  • 1.69" 240×280 РКІ кольоровий дисплей 262K (округлі кути, SPI інтерфейс) від Waveshare
  • 1.69" 240×280 РКІ кольоровий дисплей 262K (округлі кути, SPI інтерфейс) від Waveshare
  • 1.69" 240×280 РКІ кольоровий дисплей 262K (округлі кути, SPI інтерфейс) від Waveshare
  • 1.69" 240×280 РКІ кольоровий дисплей 262K (округлі кути, SPI інтерфейс) від Waveshare
  • Опис
  • Відгуки (2)
  • Задати питання

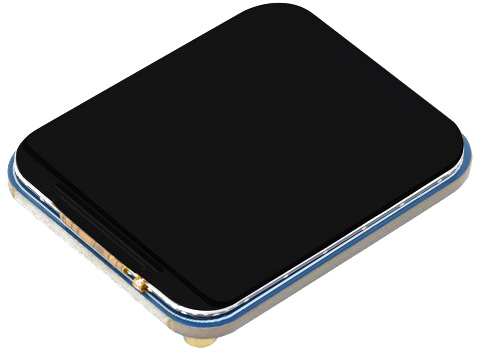

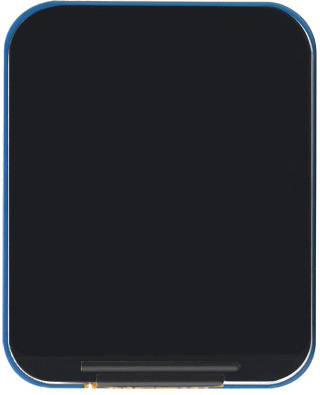

1.69-дюймовий прямокутний РК-дисплей із округленими кутами з відображенням 262 000 кольорів RGB при роздільній здатності 240 × 280 та інтерфейсом підключення SPI. Дисплей використовує драйвер ST7789V2 та має багату підтримку бібліотеками під сучасні мікроконтролери та міні-комп'ютери. Незвичайна форма дисплея дозволяє створювати на основі пристрою унікальної форми.

Код виробника: 24382, 1.69inch LCD Module

Особливості дисплея:

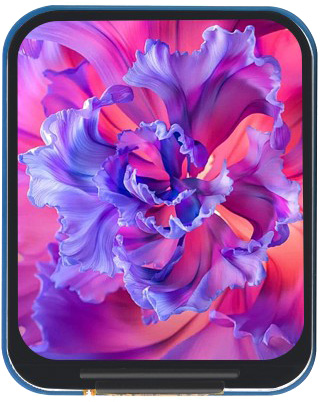

  • Роздільна здатність 240×280, 262 тис. кольорів RGB, чіткий та барвистий ефект відображення
  • Інтерфейс SPI, що мінімізує кількість необхідних контактів введення-виведення, підтримує плати контролерів, такі як Raspberry Pi/Arduino/STM32.
  • Постачання ресурсів для розробки (приклади для Raspberry Pi/Arduino/STM32)

Характеристики:

  • Тип матриці: IPS
  • Роздільна здатність дисплея: 240 × 280 пікселів
  • Крок пікселя: 0.11655 × 0.11655 мм
  • Драйвер: ST7789V2
  • Напруга живлення: 3.3 В/5 В
  • Інтерфейс підключення: 4-провідний SPI
  • Розмір дисплея: 27.97 × 32.63 мм
  • Розміри плати дисплея: 31.50×39.00 мм

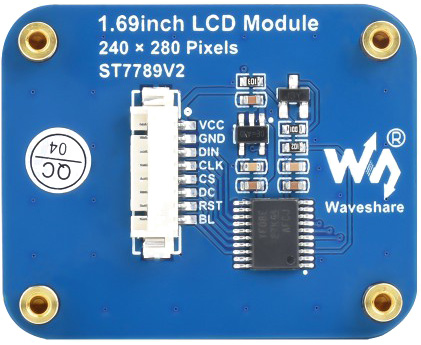

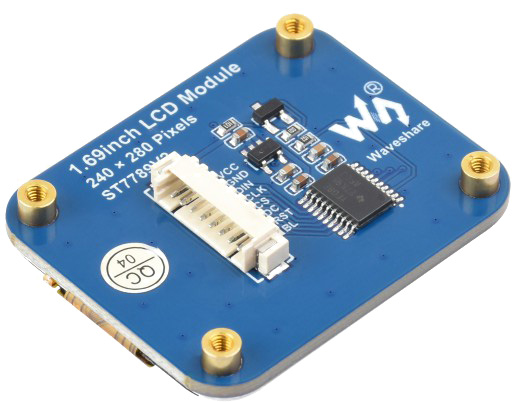

Позначення на платі Призначення
VCC Живлення (3.3 В / 5 В)
GND Загальний
DIN SPI вхід даних
CLK SPI тактування даних
CS Вибір кристала. Активний низький рівень
DC Дані/команда (високий - дані / низький - команда)
RST Скидання. Активний низький рівень
BL Керування підсвіткою

Комплектація:

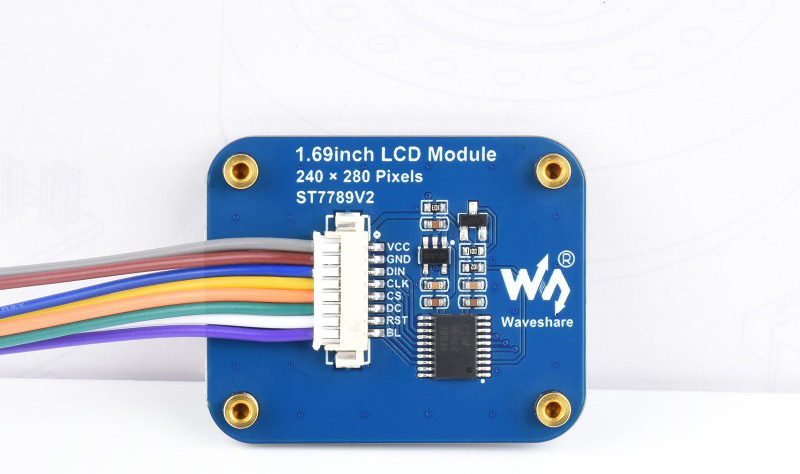

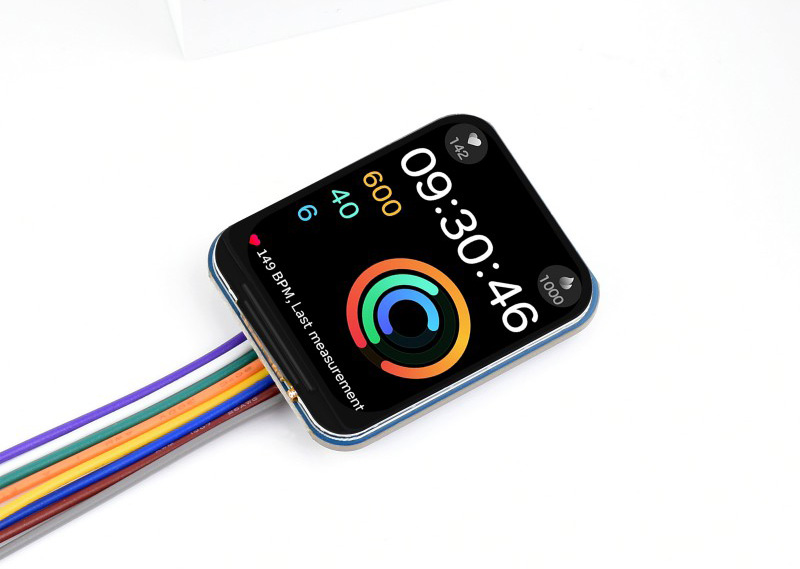

  • 1.69-дюймовий РК-модуль x1
  • GH1.25 20 см 8-контактний кабель x1

Приклади підключення:

Габаритні розміри:

Посилання:

Відгуки покупців про 1.69" 240×280 ЖКИ цветной дисплей 262K (скругленные углы, SPI интерфейс) от Waveshare

Руслан (10.09.2023)

На ESP8266 (3.3v) запустить не удалось.
На Arduino UNO (5v) все ОК.

Відповісти

admin (11.09.2023)

Напруга логічних рівнів повинна дорівнювати напрузі живлення. На платі встановлено перетворювач рівнів.
