1.28" 240×240 РКІ кольоровий сенсорний дисплей 65K (SPI+I2C інтерфейс) від Waveshare

код: DPC364

Waveshare
  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
764 грн

в наявності



Купити в один клік

1
голосувати
Знайшли дешевше?
  • 1.28" 240×240 РКІ кольоровий сенсорний дисплей 65K (SPI+I2C інтерфейс) від Waveshare
  • 1.28" 240×240 РКІ кольоровий сенсорний дисплей 65K (SPI+I2C інтерфейс) від Waveshare
  • 1.28" 240×240 РКІ кольоровий сенсорний дисплей 65K (SPI+I2C інтерфейс) від Waveshare
  • 1.28" 240×240 РКІ кольоровий сенсорний дисплей 65K (SPI+I2C інтерфейс) від Waveshare
  • Опис
  • Відгуки
  • Задати питання

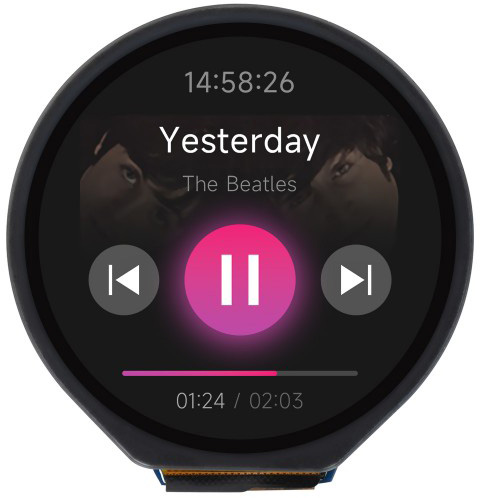

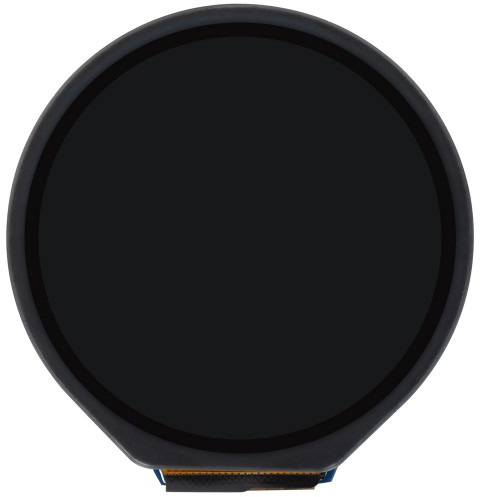

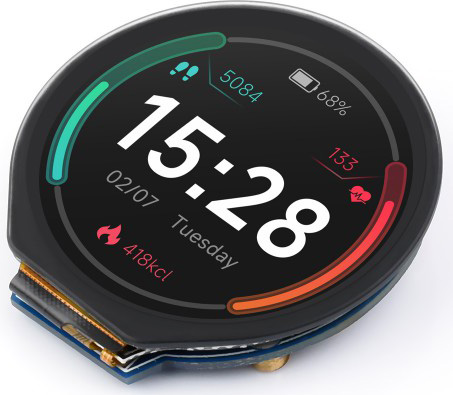

1.28-дюймовий круглий сенсорний РК-дисплей з відображенням 65 000 кольорів RGB при роздільній здатності 240 × 240 та інтерфейсом підключення SPI та I2C (сенсор). Дисплей використовує драйвер GC9A01 та контролер сенсора CST816S та має багату підтримку бібліотеками під сучасні мікроконтролери та міні-комп'ютери. Кругла форма дисплея дозволяє створювати на основі унікальні пристрої круглої форми.

Код виробника: 24155, 1.28inch Touch LCD

Особливості:

  • Роздільна здатність 240×240, 65 тис. кольорів, чіткий та барвистий ефект відображення
  • Високий коефіцієнт пропускання сенсорного екрану, швидкий відгук та тривалий термін служби
  • Вбудований чіп драйвера GC9A01 і чіп ємнісного сенсорного керування CST816S, що використовують інтерфейси SPI та I2C відповідно, зводять до мінімуму кількість необхідних контактів вводу-виводу, підтримують плати контролерів, такі як Raspberry Pi/STP3M3/Arduino.
  • Постачається з онлайн-ресурсами для розробки та посібником (приклади для Raspberry Pi/Raspberry Pi Pico/Arduino/STM32)

Характеристики:

  • Робоча напруга: 3.3 В/5 В
  • Драйвер монітора: GC9A01
  • Драйвер сенсора: CST816S
  • Тип дисплея: IPS
  • Розмір дисплея: Φ32.4 мм
  • Інтерфейс дисплея: 4-провідний SPI
  • Інтерфейс сенсора: I2C
  • Тип сенсора: Ємнісний
  • Роздільна здатність дисплея: 240 × 240 пікселів
  • Розмір піскелю: 0.135 × 0.135 мм
  • Розмір модуля: 39.89 × 38.50 мм Ø38.50 мм

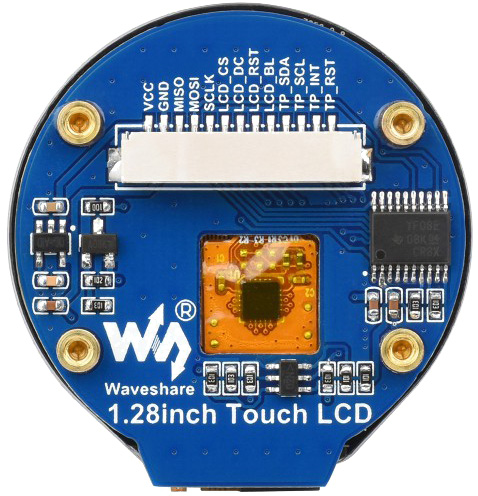

Позначення сигналу Призначення сигналу
VCC Напруга живлення (3.3 В / 5 В)
GND Загальний
MISO SPI MISO
MOSI SPI MOSI
SCLK SPI Clock
LCS_CS LCD вибір кристала. Активний низький рівень
LCS_DC LCD Дані/Команда (1 - дані / 0 - команда)
LCS_RST LCD Скидання. Активний низький рівень
LCS_BL LCD Керування підсвічуванням
TP_SDA TP I2C дані
TP_SCL TP I2C тактування
TP_INT TP Сигнал переривання
TP_RST TP Скидання. Активний низький рівень

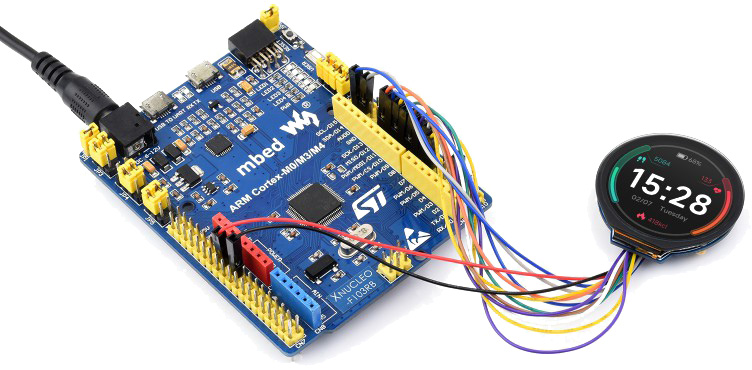

Приклад підключення:

Габаритні розміри:

Комплектація:

  • 1.28" Сенсорний дисплей x1
  • GH1.25 13-виводний кабель x1
