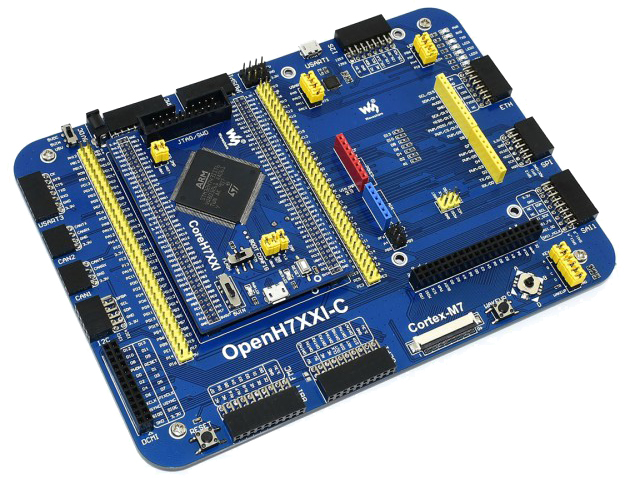

Плата розробника OpenH743I-C Standard, STM32H7 Development Board

Набір плати розробника STM32H7 OpenH743I-C Package-A призначений для макетування і налагодження пристроїв на базі мікроконтролера STM32H743IIT6 і містить всі необхідні інтерфейсні модулі стандартних інтерфейсів для дивно легкого макетування. Особливістю плати є підтримка плат розширення Arduino, що дозволяє легко під'єднати будь-яку периферію від цього самого продуктивного контролера.

Код виробника: 16884, OpenH743I-C Standard

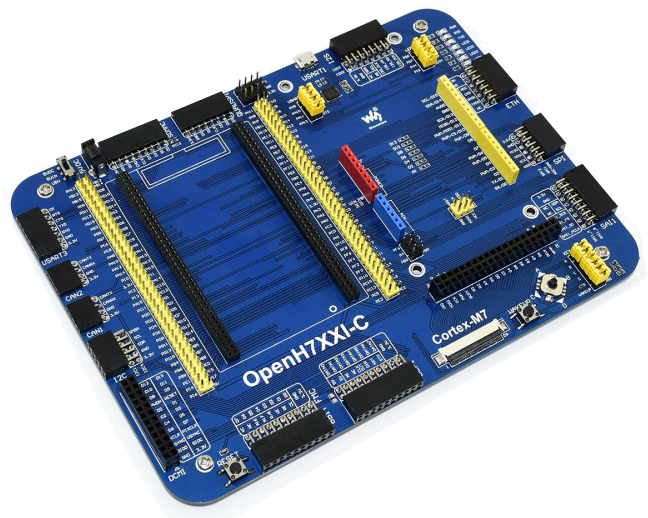

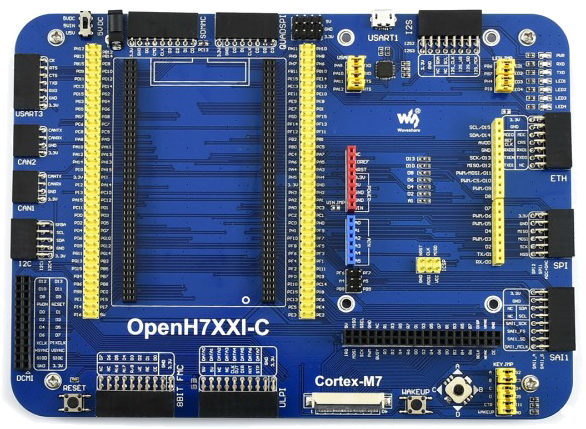

Розташування та призначення компонентів базової плати:

1. Роз'єм основної плати MCU: для підключення CoreH743I
2. Інтерфейс Arduino: для підключення плат розширення Arduino
3. Інтерфейс DCMI: для підключення камери
4. 8-бітний FMC інтерфейс: підключається до периферійних пристроїв, таким як NandFlash
5. Інтерфейс ULPI: для підключення високошвидкісного USB-периферійного пристрою (STM32H743I інтегрує контролер USB HS без будь-якого пристрою PHY)
6. LCD інтерфейс 1: для підключення РКІ дисплеїв 10,1 дюма, 7 дюймів або 4.3 дюйма
7. LCD інтерфейс 2: для підключення дисплея 4.3 дюйма
8. Інтерфейс SAI1: для підключення аудіомодулей
9. Інтерфейс ICSP: ICSP Ардуіно
10. Інтерфейси SPI:
    • легко підключається до периферійних пристроїв SPI, таким як DataFlash (AT45DBxx, W25-XX), SD-карта, модуль MP3 тощо
    • легко підключається до модулів AD/DA (SPI1 має альтернативну функцію AD/DA)
11. Інтерфейс Ethernet: для підключення модулів Ethernet
12. Інтерфейс I2S/I2C: підключається до периферійних пристроїв I2S, таким як аудіомодулей тощо
13. Роз'єм USART1: USB на UASRT через бортовий перетворювач CP2102
14. Інтерфейс QUADSPI: 4-дротовий інтерфейс SPI (останній периферійний інтерфейс серії H7), для підключення послідовних модулів Flash, таких як W25-XX Board
15. Інтерфейс SDMMC: для підключення модуля Micro SD, має набагато більш швидку швидкість доступу ніж SPI
16. Інтерфейс USART3: підключається до RS232, RS485, USB в RS232 тощо
17. Інтерфейс CAN2: для підключення модулів CAN
18. Інтерфейс CAN1: для підключення модулів CAN
19. Інтерфейс I2C1/I2C4: підключається до I2C периферійних пристроїв, таким як I/O-розширювальної (PCF8574), EEPROM (AT24Cxx), 10 DOF IMU Sensor тощо
20. Роз'єм MCU pins: всі порти MCU I/O доступні на роз'ємах розширення для подальшого використання
21. Роз'єм 5В постійного струму роз'єм
22. 5В / 3.3В вхід/вихід живлення: зазвичай використовується в якості виходу живлення, а також спільний з іншими користувачами на борту
23. Вимикач живлення: живлення від 5В DC або USB-з'єднання USART1
24. CP2102: USB для перетворювача UART
25. Світлодіоди: зручно для відображення стану В/О і / або стану запуску програми
26. Джойстик: п'ять позицій
27. Кнопка WAKE UP: використовується в якості звичайної кнопки, і / або що б розбудити STM32 MCU від сну
28. Кнопка скидання
29. USART1 перемичка
30. Світлодіодний джампер
    • закорочен - для підключення до i / Os, яка буде використовуватися в прикладі коду
    • відкритий - для підключення до призначених для користувача I / Os через перемички
31. KEY перемичка
    • закорочен - для підключення до i / Os, яка буде використовуватися в прикладі коду
    • відкритий - для підключення до призначених для користувача I / Os через перемички
32. Ардуіно перемичка
    • закорочен - верхні контакти A4 і A5 використовується в якості функції AD
    • відкритий - нижні контакти A4 A5 використовується в якості опції I2C

Особливості плати:

• Мінімальна, готова до запуску система, з годинником реального часу, керуванням живлення, додатковою оперативною пам'яттю, USB роз'ємами тощо
• На борту 64Мб SDRAM
• На вихідних роз'ємах доступні всі виводи мікроконтролера
• Інтерфейс програмування / налагодження JTAG / SWD
• Роз'єми з кроком виводів 2.0мм
• Код виробника: OpenH743I-C Standard

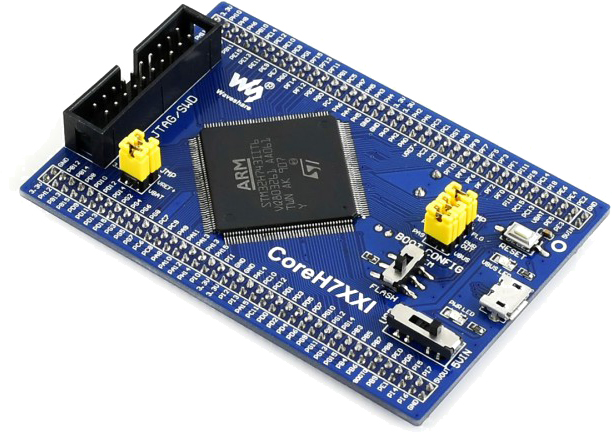

Розташування та призначення компонентів плати:

1. STM32H743IIT6: високопродуктивний мікроконтролер сімейства STM32 з наступними параметрами:
   • Ядро: Cortex-M7 32-біт RISC + FPU подвійної точності + Chrom-ART графічний прискорювач
   • Особливості: DSP команди, що виконуються за один машинний цикл
   • Робоча частота: 480МГц, 1 027 DMIPS / 2.14 DMIPS / МГц
   • Робоча напруга: від 1.62В до 3.6В
   • Корпус: LQFP176
   • Пам'ять: 2МБ Flash пам'ять програм, 1 МБ оперативної пам'яті даних (864КБ користувальницьких + 192KB TCM + 4KB Резервування даних)
   • Інтерфейси мікроконтролера:
     • 6 x SPI, 4 x USART, 4 x UART, 1 x LPUART, 3 x I2S
     • 4 x I2C, 2 x FDCAN, 1 x QUAD-SPI, 1 x DCMI, 4 x SAI
     • 1 x FMC, 2 x SDMMC, 10 x TIM, 5 x LPTIM
     • 1 x LTDC, 1 x SPDIFRX, 1 x HDMI-CEC, 1 x SWPMI
     • 2 x COMP, 2 x OPAMP, 1 x HRTIM, 1 x RNG, 1 x DM2D, 1 x MDIO, 1 x SysTick
     • 1 x USB 2.0 OTG FS
     • 1 x USB 2.0 OTG HS (з підтримкою зовнішнього HS PHY через ULPI)
     • 1 x 10/100 Ethernet MAC
   • AD & DA перетворювачі: 3 x AD (16-bit); 2 x DA (12-біт)
   • Підтримка програмування і налагодження через JTAG / SWD інтерфейси з підтримкою IAP
2. Мікросхема пам'яті IC42S16400J / IS42S16400J: SDRAM 1 Мб x 16 біт x 4 Банку (64-MBIT)
3. Менеджер живлення STMPS2151STR
4. Стабілізатор напруги AMS1117-3.3: 3.3В
5. Кварцовий резонатор 8МГц
6. Кварцовий резонатор 32.768КГц годин реального часу
7. Кнопка скидання
8. VBUS LED: індикатор USB порту
9. PWR LED: індикатор живлення
10. Перемикач джерела живлення: між 5Vin і USB джерелами
11. Перемикач режиму завантажувача BOOT0 pin
12. JTAG / SWD інтерфейс для програмування і налагодження програм
13. USB роз'єм з підтримкою Device і / або Host режимів
14. MCU pins expander, VCC, GND and all the I / O pins are accessible on expansion connectors for further expansion
15. POWER джампер:
    • VBAT: закорочен - використовується системне живлення, відкритий - використовується зовнішнє батарейне живлення
    • VREF: закорочен - для VREF + використовується напруга VCC, відкритий - VREF + можна підключити до зовнішнього джерела опорної напруги
16. OTG джампер:
    • закорочен - використовується USB OTG / HOST
    • відкритий - USB роз'єм відключений від GPIO висновків

JTAG/SWD інтерфейси:

Склад набору:

1. Плата розробника OpenH743I-C x 1
2. USB-кабель type A plug to micro B plug x 1
3. USB-кабель A receptacle to micro B plug x 1
4. Набір перемичок 4-пін та 2-пін x 1
5. Блок живлення 5В 2А (US plug) x 1

Доступні ресурси:

• Схеми
• Демо-код (приклади c, FreeRTOS, qC / OS-III)
• Програмне забезпечення для розробки STM32 (KEIL, STM32CubeMX і ін.)
• Даташит STM32
• Документація по розробці STM32

Габаритні розміри:

Посилання:

• Wiki
