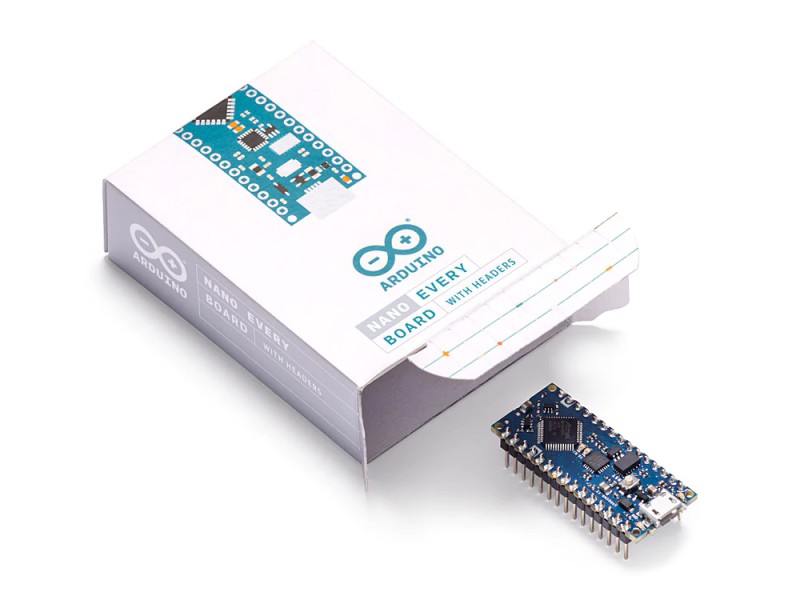

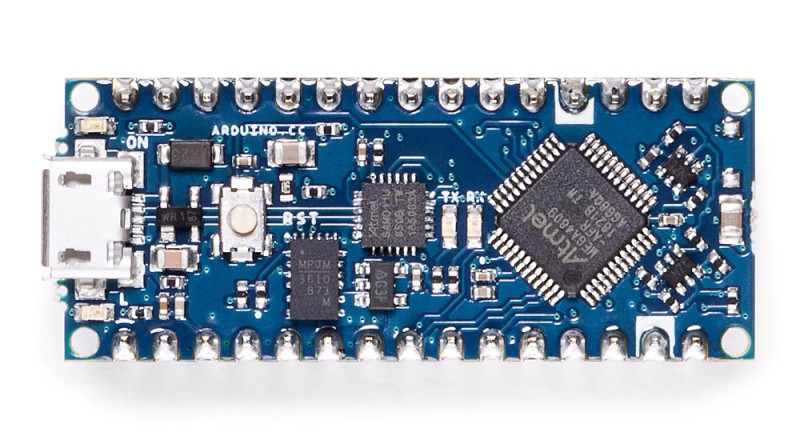

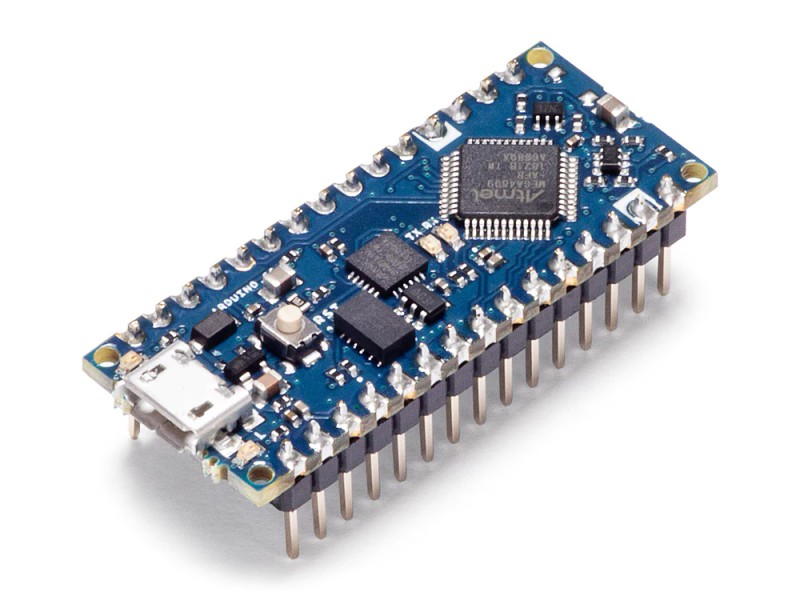

Arduino Nano Every with headers ABX00033

Оновлена версія популярного контролера Arduino Nano, виготовлена на мікроконтролері ATMega4809. Контролер сумісний за виводами з оригінальним Nano, проте є відмінності у призначенні та функціоналі деяких виводів. У контролер додані нові можливості, такі як: розширена пам'ять програм і даних, розширений діапазон вхідної напруги живлення.

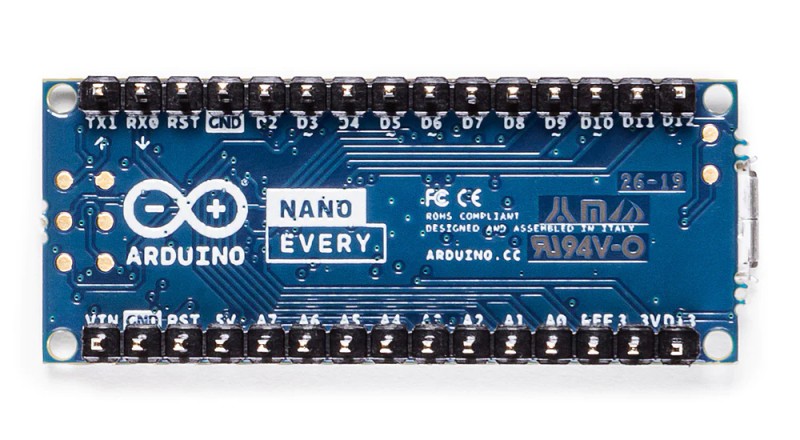

Розташування та призначення виводів:

Характеристики:

• AVR® Процесор ATMega4809
  • Доступ до портів введення/виводу за один цикл
  • Дворівневий контролер переривань
  • Двотактний апаратний помножувач
• Пам'ять:
  • До 48 КБ внутрішньосистемної флеш-пам'яті, що самопрограмується.
  • 256B ЕСППЗУ
  • 6 КБ SRAM
  • Ресурс Запис/Стирання:
    • Пам'ять програм: 10 000 циклів
    • EEPROM 100 000 циклів
  • Збереження даних: 40 років при 55°C
• Система
  • Ланцюг скидання при включенні живлення (POR)
  • Детектор зниженої напруги (BOD)
  • Варіанти тактування:
    • Малопотужний внутрішній генератор 16/20 МГц
    • Внутрішній генератор наднизької потужності (ULP) 32,768 кГц
    • Зовнішній генератор кварцовий 32,768 кГц
    • Зовнішній тактовий вхід
• Одноконтактний уніфікований інтерфейс налагодження програми (UPDI)
• Три режими сну:
  • Бездіяльність з усіма працюючими периферійними пристроями для негайного пробудження
  • Режим очікування:
    • Робота вибраних периферійних пристроїв, що настроюється.
    • Периферійні пристрої для сну
    • Power-Down з обмеженою функціональністю пробудження
• Периферія:
  • Один 16-розрядний таймер/лічильник типу A (TCA) з виділеним регістром періоду та трьома регістрами порівняння.
  • канали
  • Чотири 16-розрядні таймери/лічильники типу B із захопленням введення (TCB)
  • Один 16-бітний лічильник реального часу (RTC), що працює від зовнішнього кристала або внутрішнього RC-генератора
  • Чотири USART з генератором дробової швидкості передачі, автоматичним визначенням швидкості передачі та початком кадру
  • Послідовний периферійний інтерфейс ведучий/відомий (SPI)
  • Подвійний режим Master/Slave TWI з подвійним погодженням адрес
    • Стандартний режим (Sm, 100 кГц)
    • Швидкий режим (FM, 400 кГц)
    • Швидкий режим плюс (Fm+, 1 МГц)
  • Система подій для незалежної від процесора та передбачуваної міжпериферійної сигналізації
  • Налаштована логіка користувача (CCL) з чотирма програмованими довідковими таблицями (LUT)
  • Один аналоговий компаратор (AC) з еталонним входом, що масштабується.
  • Один 10-розрядний аналого-цифровий перетворювач (АЦП) зі швидкістю 150 кбіт/с.
  • П'ять обраних внутрішніх джерел опорної напруги: 0.55, 1.1, 1.5, 2.5 і 4.3.
  • Апаратне забезпечення сканування пам'яті коду CRC:
    • Додаткове автоматичне сканування перед виконанням коду
  • Таймер вартовий (WDT) з віконним режимом, з окремим вбудованим генератором
  • Зовнішнє переривання усім контактах загального призначення
• Введення/виведення та корпус:
  • 41 програмована лінія введення/виводу
  • 48-контактний UQFN 6x6 та TQFP 7x7
• Температурний діапазон: від -40 ° C до 125 ° C
• Режими роботи від -40°C до 105°C:
  • 0-5 МГц при 1.8 В - 5.5 В
  • 0-10 МГц при 2.7 В - 5.5 В
  • 0-20 МГц при 4.5 В - 5.5 В
• Режими роботи від -40°C до 125°C:
  • 0-8 МГц при 2.7-5.5 В
  • 0-16 МГц при 4.5-5.5 В
