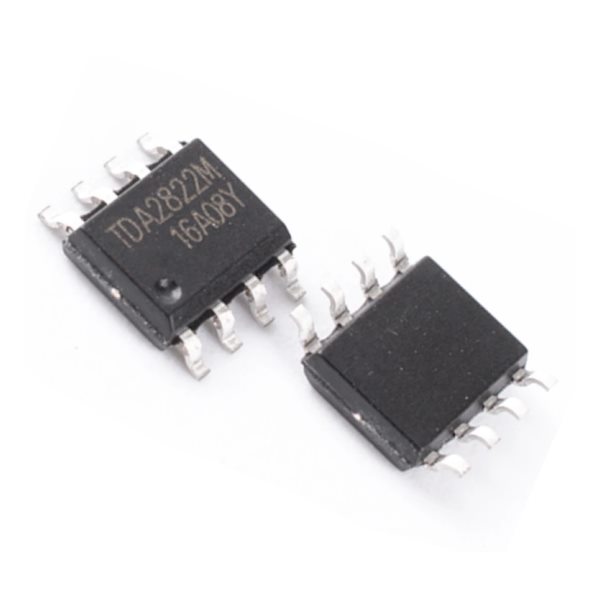

Двоканальний аудіопідсилювач TDA2822M (SOP-8)

Мікросхема TDA2822 призначена для підсилення аудіосигналу та може працювати як двоканальний стереофонічний підсилювач або у мостовому (BTL) включенні для отримання більшої вихідної потужності.

TDA2822M відрізняється низькою напругою живлення, невеликим струмом спокою та низьким рівнем перехідних спотворень. Мікросхема добре підходить для портативної аудіоапаратури, невеликих підсилювачів, радіоприймачів, аудіомодулів та інших пристроїв із низьковольтним живленням.

Особливості:

• двоканальний підсилювач потужності класу AB;
• стереофонічний або мостовий режим роботи;
• напруга живлення від 1.8 до 15 В;
• низький струм спокою;
• низький рівень спотворень;
• захист виходів від короткого замикання;
• корпус SOP-8;
• підходить для роботи з низькоомним навантаженням.

Основні характеристики:

• Тип: двоканальний аудіопідсилювач потужності;
• Клас підсилення: AB;
• Кількість каналів: 2;
• Напруга живлення: 1.8–15 В;
• Максимальний вихідний струм: до 1 А;
• Вихідна потужність: до 1 Вт на канал залежно від напруги живлення та опору навантаження;
• Коефіцієнт підсилення за напругою: близько 39 дБ;
• Вхідний опір: 100 кОм;
• Корпус: SOP-8.

Посилання:

• Даташит
