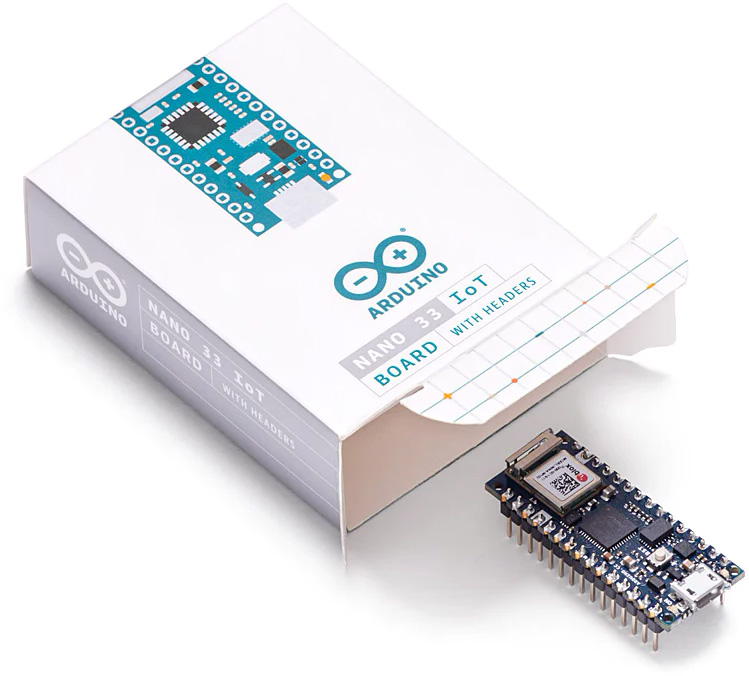

Arduino Nano 33 IoT ABX00032 (з конекторами)

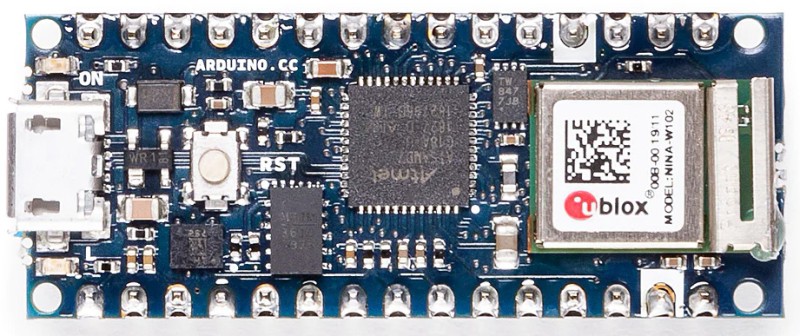

Arduino Nano 33 IoT це найпростіша і найдешевша точка входу для покращення існуючих пристроїв (і створення нових), які стануть частиною Інтернету речей та розробки програм для пікомереж. Якщо ви плануєте побудувати мережу датчиків, підключену до офісного або домашнього маршрутизатора або хочете створити пристрій Bluetooth® Low Energy, що надсилає дані на мобільний телефон, Nano 33 IoT – це універсальне рішення для багатьох завдань. базові сценарії програм IoT. Основним процесором плати є 32-розрядний процесор Arm® Cortex®-M0 із низьким енергоспоживанням SAMD21. З'єднання Wi-Fi і Bluetooth® здійснюється за допомогою u-blox модуля NINA-W10 - чіпсету з низьким енергоспоживанням, що працює в діапазоні 2.4 ГГц. Крім того, безпечний зв'язок забезпечується за допомогою крипточипу Microchip ECC608. Також ви можете використовувати 6-осьовий IMU, що робить цю плату ідеальною для простих систем вібросигналізації, крокомірів, взаємного позиціонування роботів і т.і.

Код виробника: ABX00032

Wi-Fi та Arduino IoT Cloud:

В Arduino IoT підключення до мережі Wi-Fi зроблено таким же простим, як миготіння світлодіода. Ви можете підключити свою плату до будь-якої існуючої мережі Wi-Fi або використовувати її для створення власної точки доступу Arduino. З конкретним набором прикладів, що надаються для Nano 33 IoT, можна ознайомитись на довідковій сторінці бібліотеки WiFiNINA.

Також можна підключити вашу плату до різних хмарних послуг, у тому числі до власного Arduino. Ось кілька прикладів того, як підключити плати Arduino:

• Власна хмара IoT від Arduino. Хмара IoT від Arduino – це простий та швидкий спосіб забезпечити безпечний зв'язок для всіх ваших підключених речей.
• Blynk: простий проект нашої спільноти, що підключається до Blynk для керування вашою платою з телефону з невеликою кількістю коду.
• IFTTT: див. докладний приклад створення інтелектуальної розетки, підключеної до IFTTT ().
• AWS IoT Core: приклад підключення до Amazon Web Services.
• Azure: відвідайте цей репозиторій GitHub, де пояснюється, як підключити датчик температури до хмари Azure.
• Firebase: ви хочете підключитися до Google Firebase, ця бібліотека Arduino покаже вам як

Примітка: хоча більшість наведених вище прикладів працюють на MKR WiFi 1010, обидві плати мають однаковий процесор і набір мікросхем бездротового зв'язку, що означає, що їх можна буде відтворити за допомогою Nano 33 IoT.

Bluetooth® та Bluetooth® з низьким енергоспоживанням:

Комунікаційний чіпсет Nano 33 IoT може бути як клієнтом, так і хост-пристроєм Bluetooth® та Bluetooth® Low Energy. Щось досить унікальне у світі платформ мікроконтролерів. Якщо ви хочете дізнатися, наскільки легко створити центральний або периферійний пристрій Bluetooth®, вивчіть приклади в бібліотеці ArduinoBLE.

Nano 33 IoT відкритий для злому:

Nano 33 IoT – це двопроцесорний пристрій, який запрошує до експериментів. Зламування модуля WiFiNINA дозволяє, наприклад, використовувати на платі одночасно Wi-Fi, Bluetooth® та Bluetooth® Low Energy. Ще одна можливість - використовувати надлегку версію Linux, що працює на модулі, в той час як основний мікроконтролер керує пристроями низького рівня, такими як двигуни або екрани. Ці експериментальні методи вимагають від вас просунутого злому. Це можливо шляхом модифікації модуля прошивки, яку ви можете знайти в репозиторіях на github.

УВАГА: подібний злом порушує сертифікацію вашого модуля WiFiNINA, робіть це на свій страх та ризик.

Схожі плати:

Якщо ви хочете оновити попередні конструкції Arduino або просто цікавитеся платами з аналогічною функціональністю, на Arduino ви можете знайти:

• Arduino MKR WiFi 1010: Pro-версія Nano 33 IoT, в якій відсутня акселерометр, але є зарядний пристрій та роз'єм Arduino Eslov для зовнішніх плат I2C.
• Arduino Uno WiFi rev2: освітня версія MKR WiFi 1010 з роз'ємом USB-B та вбудованим акселерометром.
• MKR WiFi 1000: може запускати тільки програми Wi-Fi, оскільки він включає інший набір мікросхем, ніж Nano 33 IoT.

Сумісність із хмарою Arduino IoT:

Використовуйте свою плату MKR у хмарі Інтернету речей Arduino - простий та швидкий спосіб забезпечити безпечний зв'язок для всіх ваших підключених речей.

Спробуйте хмару ARDUINO IOT БЕЗКОШТОВНО

Початок роботи:

Розділ «Початок роботи» містить всю інформацію, необхідну для налаштування вашої плати, використання програмного забезпечення Arduino (IDE) та початку роботи з програмуванням та електронікою.

Характеристики:

• Arduino Nano 33 IoT заснований на мікроконтролері SAMD21
• Мікроконтролер: SAMD21 Cortex®-M0+ 32-бітний мікроконтролер ARM з низьким енергоспоживанням
• Радіомодуль u-blox NINA-W102
• Безпечний елемент ATECC608A
• Робоча напруга 3.3
• Максимальна вхідна напруга живлення: 21 В
• Постійний струм на контакт введення-виведення: 7 мА
• Тактова частота: 48 МГц
• Флеш-пам'ять ЦП: 256 КБ
• Оперативна пам'ять: 32 КБ
• ЕСППЗУ: не передбачено

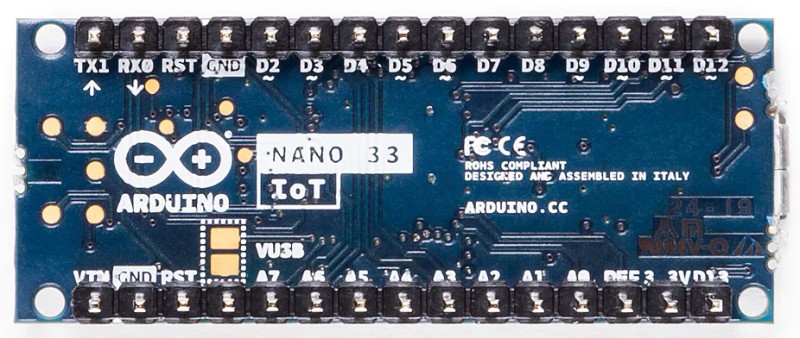

• Контакти цифрового введення/виводу: 14
• ШИМ-контакти: 11 (2, 3, 5, 6, 9, 10, 11, 12, 16/А2, 17/А3, 19/А5)
• UART: 1
• SPI: 1
• I2C 1
• Аналогові вхідні контакти: 8 (АЦП 8/10/12 біт)
• Аналогові вихідні контакти: 1 (ЦАП 10 біт)
• Зовнішні переривання: Усі цифрові контакти (всі аналогові контакти також можуть використовуватися як контакти переривання, але будуть мати дублюючі номери переривань)
• LED_BUILTIN: 13
• USB: Вбудований у процесор SAMD21
• IMU: LSM6DS3 ( технічний опис )
• Розмір плати: 45 х 18 мм
• Маса: 5 гр (контактами)
