TFT-дисплей 1.7" SPI 240x280 (RGB)

код: AOC684

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

173 грн

очікується

Повідомити

	20
	голосувати

Опис
Відгуки (10)
Задати питання

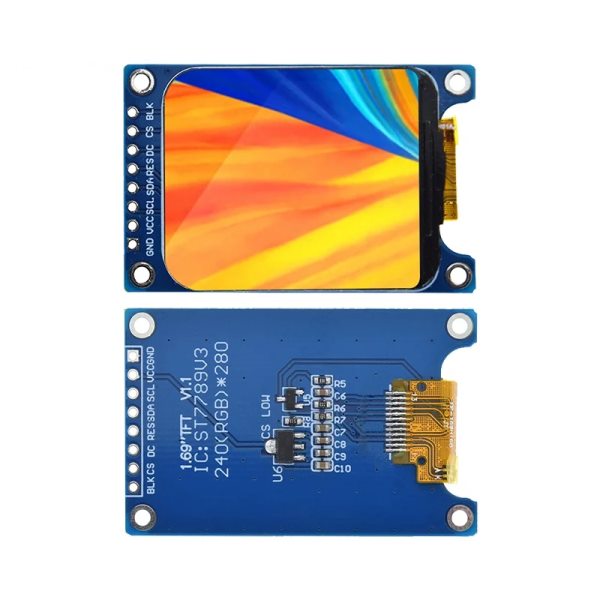

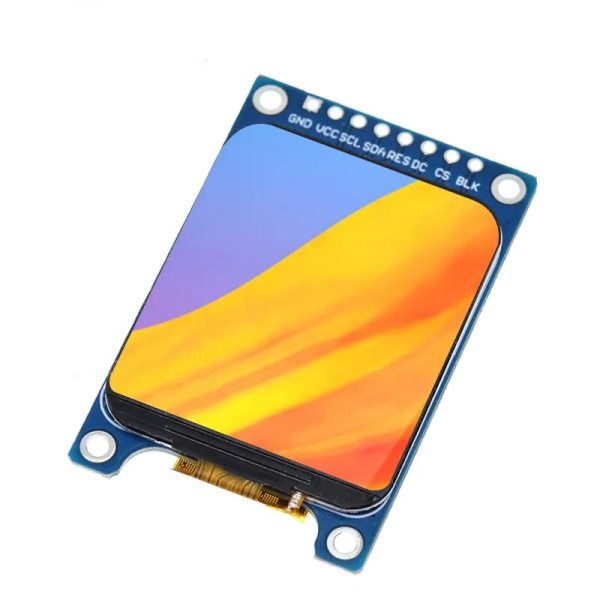

Малогабаритний кольоровий TFT дисплей 240x280 пікселів на драйвері ST7789 для використання з контролерами Arduino, STM32, міні-комп'ютерами Raspbery Pi і будь-якими іншими контролерами та комп'ютерами з SPI інтерфейсом з напругою логічних рівнів 3.3В.

Характеристики:

Розмір: 1.69"
Драйвер дисплея: ST7789V3
Роздільна здатність дисплея: 240 х 280 пк
Розмір точки: 0.116 х 0.116 мм
Видима область: 28 х 32.6 мм
Розмір модуля: 30 х 37.4 х 1.56 мм
Інтерфейс: 4-провідний SPI
Кількість кольорів: 262 тисячі
Яскравість: 500 кд/м2
Підсвічування: 3 білих світлодіоди
Робоча температура: від -20 до +70 °C

Посилання:

Відгуки покупців про TFT-дисплей 1.7" SPI 240x280 (RGB)

Сіргій (02.11.2024)

Хочу подякувати магазину arduino.ua за оперативну заміну дисплея з битими пікселями.
Читав відгуки по роботі з цим дисплеєм TFT-дисплей 1.7" SPI 240x280 (RGB) і зрозумів, що теж промучився не одну годину, поки знайшов вірне рішення і тепер можна використовувати цей екранчик у своїх розробках. Найпростіший спосіб це поміняти бібліотеку Adafruit_ST7789.h, для Цього із середовища розробки Arduino IDE потрібно оновити бібліотеку з "Manage Libraries".
Зайдіть в "Library Manager" і в пошук введіть ST7789, виберіть та встановіть бібліотеку, наприклад, версії 1.7.4.
Після цього можете запустити приклади скетчів із цієї бібліотеки, не забувши в програмі закоментувати непотрібні та розкоментувати потрібні рядки, також прописати правильні номери пінів для DC, RES та CS, а конакт BL через резистор 5кОм-10кОм підключити до плюсу живлення. Після компіляції дисплей працюватиме.
Так як дисплей працює від 3 Вольт, то для узгодження рівнів з 5-вольтовим контролером необхідно підключити контакти через резистори.

Відповісти

Александр (09.08.2024)

Расстроило - с Вами с 2016 года а такая засада в первые.

Відповісти

admin (12.08.2024)

Доброго дня. Якщо вам прийшов пошкоджений товар напишіть нам лист на пошту з вказаним номером вашого замовлення та описом ситуації. Ми обов''язково з вами зв''яжемося для розв''язання питання.

Відповісти

Віталій (24.05.2024)

Танцював з бубном над ним, але так під ардуінку і не зміг запустити. Ледве блимає підсвіткою, але це все, що з нього вичавив. Плюс якість пайки шлейфа від плати "китайська" - навіть не змили флюс.

Відповісти

admin (25.05.2024)

Доброго дня. Можна спробувати підключити за допомогою перетворювача рівнів.

Відповісти

Сергій (08.04.2024)

Бібліотека на micropython для RP Pico: https://github.com/russhughes/st7789py_mpy/blob/master/lib/st7789py.py
Для підтримки 240x280 треба додати
_DISPLAY_240x280 = (
(0x00, 240, 280, 0, 20, False),
(0x60, 280, 240, 20, 0, False),
(0xc0, 240, 280, 0, 20, False),
(0xa0, 280, 240, 20, 0, False))
і (240, 280, _DISPLAY_240x280) в:
_SUPPORTED_DISPLAYS = (
(240, 320, _DISPLAY_240x320),
(240, 240, _DISPLAY_240x240),
(135, 240, _DISPLAY_135x240),
(128, 128, _DISPLAY_128x128),
(240, 280, _DISPLAY_240x280)
)

Відповісти

Диитро (29.03.2024)

Щоб уникнути танців з бубном при використанні вказаної бібліотеки і не підключеноми CS стрічка ініціалізації має виглядати так: tft.init(240, 280, SPI_MODE3);

Відповісти

Андрій (22.06.2024)

Можете поділитися кодом та схемою підключення?
З яким мікроконтролером запускали дисплей?

Відповісти

Bohdan (01.03.2024)

топ за свої гроші

Відповісти

Сергій (13.02.2024)

Нормальний яскравий дисплей з непоганою роздільною здатністю.

Відповісти
