Універсальний шилд та перехідник для RAW e-Paper панелей

код: USA186

Універсальний шилд та перехідник для RAW e-Paper панелей

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

296 грн

в наявності

Купити в один клік

	1
	голосувати

Знайшли дешевше?

Опис
Відгуки
Задати питання

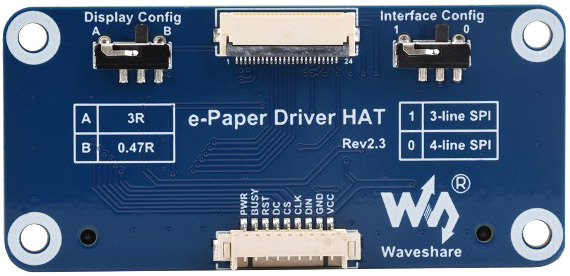

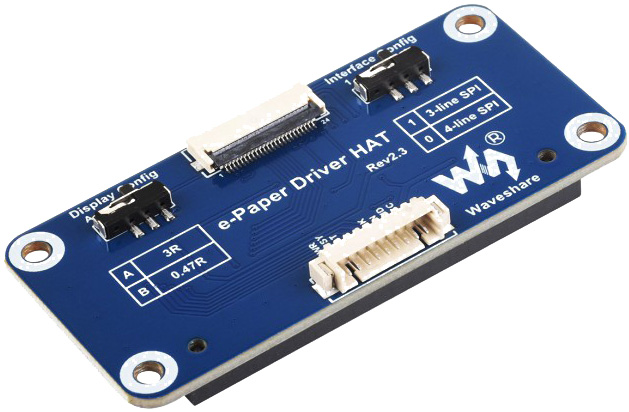

Універсальний драйвер для дисплеїв e-Paper. Виконаний у вигляді шилда для міні-комп'ютера Raspberry Pi та сумісний з усіма моделями Raspberry Pi. Для керування дисплеєм використовується 3-х або 4-х дротовий SPI інтерфейс. Підтримує різні RAW панелі електронного паперу Waveshare з інтерфейсом SPI. Так само цей дилд можна підключати до мікроконтролерів, які мають відповідний інтерфейс.

Код виробника: 13512, e-Paper Driver HAT

Особливості:

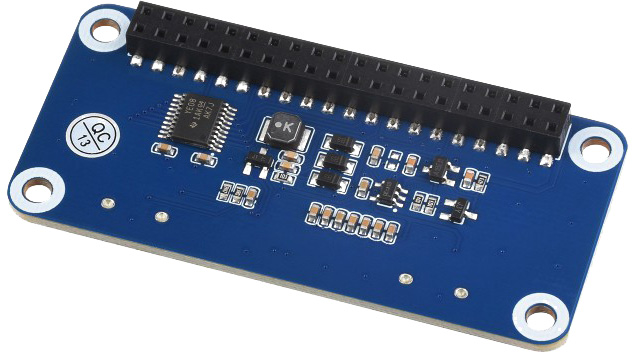

Стандартний роз'єм розширення Raspberry Pi 40PIN GPIO, підтримує плати серії Raspberry Pi, Jetson Nano
Інтерфейс SPI для підключення до інших плат контролерів, таких як Raspberry Pico/Arduino/Nucleo і т.д.
Вбудований перетворювач напруги, сумісний з більшістю мікроконтролерів 3.3/5 В.
Постачається з ресурсами для розробки та керівництвом (приклади Raspberry Pi/Jetson Nano/Arduino/STM32).

Характеристики:

Робоча напруга живлення: 3.3 В/5 В
Інтерфейс підключення: 3-провідний SPI, 4-провідний SPI
Розміри: 65.0 × 30.2 мм
Розмір монтажного отвору: 3 мм

Позначення та призначення контактів:

Позначення виводу	Призначення виводу
VCC	Живлення 3.0 В/ 5 В
GROUND	Земляний контакт
DIN	Контакт SPI MOSI
CLK	Контакт тактового входу SPI SCK
CS	Вибір чіпа SPI, активний рівень низький
DC	Вибір даних/команд (високий рівень даних, низький рівень команди)
RST	Зовнішнє скидання, активний рівень низький
BUSY	Контакт статусу зайнятості
PWR	Управління включенням/вимкненням живлення

Габарітні розміри:

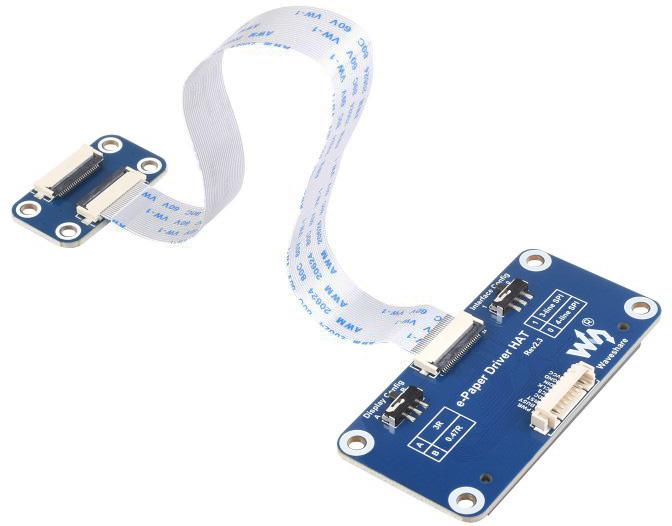

Комплектність:

Шилд перехідника
Шлейф з'єднувальний

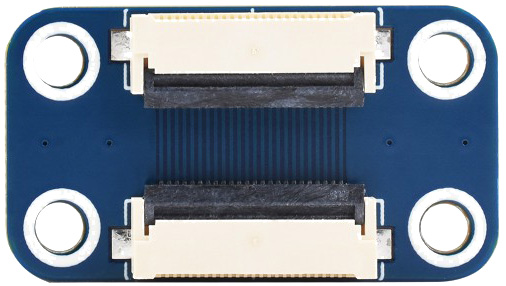

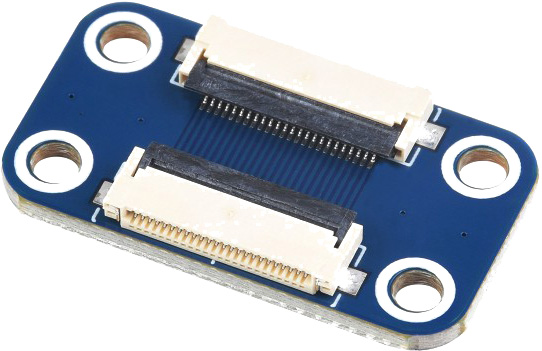

Плата перехідника

Посилання:

Wiki
