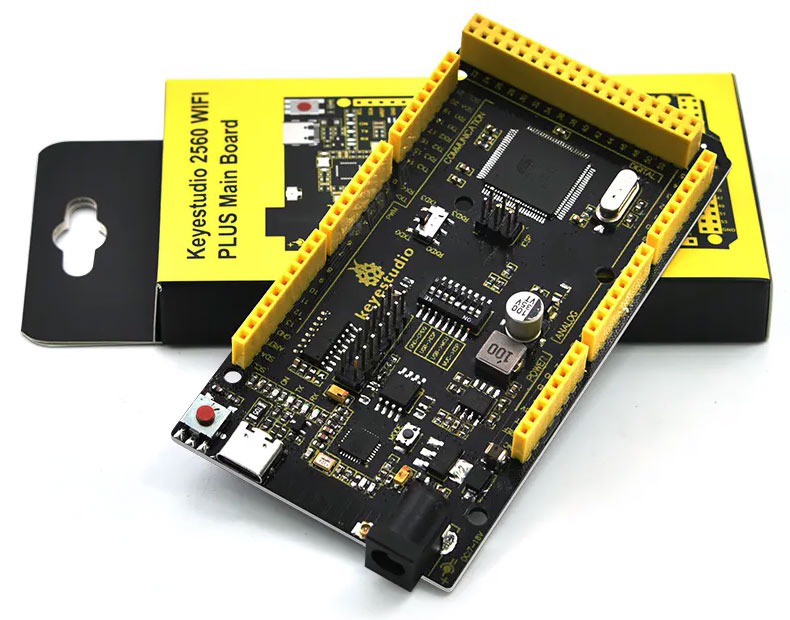

Плата розробника Arduino MEGA2560 R3 + ESP8266 WiFi (USB-TTL CH340G) від Keyestudio

Просунута плата розробника на мікроконтролері Arduino MEGA2560 та Wi-Fi модулі ESP8266 з 4Mb пам'яті програм від Keyestudio та USB роз'ємом Type-C. Обидва контролери можуть працювати як спільно і абсолютно незалежно друг від друга. Режим взаємодії контролерів встановлюється мікроперемикачем. Програмувати обидва контролери можна з середовища розробки Arduino IDE.

Код виробника: KS5014

Для перекладу ESP8266 в режим програмування потрібно натиснути кнопку "ESP Reboot".

Режим роботи плати задається перемикачем.

Перемикач режимів роботи:

Так само можна перемикати для спілкування між MEGA2560 і ESP8266 порти MEGA2560 USART0 або USART3.

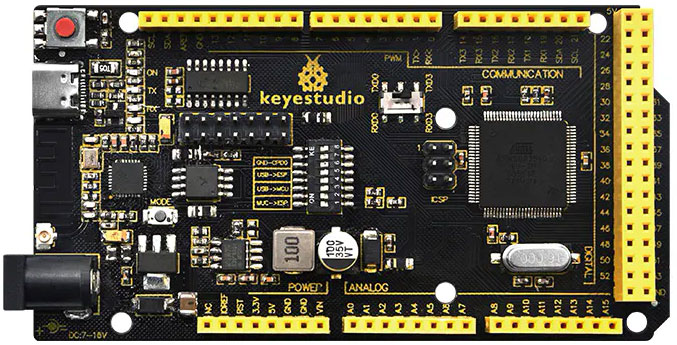

1. Цифрові порти D0-D53
2. Аналогові порти А0-А15
3. Порт живлення
4. ICSP інтерфейс
5. Вхідний порт живлення
6. USB Type-C роз'єм програмування та живлення
7. Мікроконтролер ATMEGA2560
8. Перемикач UART0 - UART3
9. Перемикач послідовних портів
10. Мікросхема інтерфейсу USB-UART CH340
11. Мікросхема перетворювача напруги MP2307DN
12. Мікросхема пам'яті W25Q32
13. Стабілізатор напруги 5 В AMS1117 5.0
14. Кнопка MODE для мікроконтролера ESP8266
15. Мікроконтролер ESP8266
16. Кнопка скидання
17. Кварцовий резонатор 16 МГц для ATMEGA 2560
18. Роз'єм GPIO ESP8266

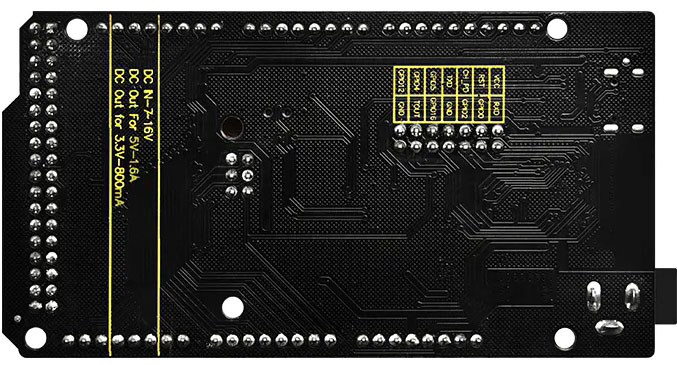

Характеристики Arduino MEGA2560:

• Мікроконтролер ATmega2560
• Робоча напруга: 6-12V роз'єм 5.5*2.1мм
• 56 цифрових входів / виходів (16 з них ШІМ)
• 16 аналогових входів
• 256кб Flash пам'яті
• Частота 16 МГц

Характеристики ESP8266:

• Обсяг flash пам'яті 4Мб
• Підтримка WiFi протоколів 802.11 b / g / n
• Wi-Fi Direct (P2P), soft-AP
• Вбудований стек TCP / IP
• Вбудований TR перемикач, balun, LNA, підсилювач потужності і типу мережі
• Вбудований PLL, регулятори, і система управління живленням
• Вихідна потужність +20.5 дБм в режимі 802.11b
• Підтримка діверсіті антен
• Струм витоку в вимкненому стані до 10 мкА
• Пробудження і відправка пакетів за час до 22 мс
• Споживання в режимі Standby до 1.0 мВт (DTIM3)

Розміри плати: 102х54мм

Посилання:

• Даташит ESP8266
• Даташит ATMega2560
• Огляд
• Корисне посилання

Приклад скетча:

void setup()

{

Serial3.begin(115200);

pinMode(13,OUTPUT);

delay(500);

Serial3.println("AT+CIPMUX=1");

delay(2000);

Serial3.println("AT+CIPSERVER=1,5000");

delay(2000);

Serial3.println("AT+CIPSTO=3600");

delay(2000);

}

void loop()

{

while(Serial3.available())

{

char Rdata;

Rdata=Serial3.read();

if(Rdata=='A'|Rdata=='a')

{

digitalWrite(13,HIGH);

delay(50);

}

else if(Rdata=='B'|Rdata=='b')

{

digitalWrite(13,LOW);

delay(10);

digitalWrite(13,HIGH);

delay(10);

digitalWrite(13,LOW);

}

else

{

digitalWrite(13,LOW);

}

}

}
