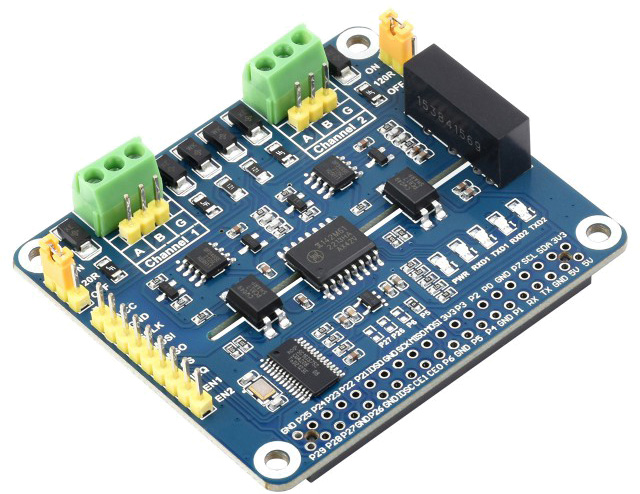

RS485 Expansion HAT для Raspberry Pi - це двох канальний ізольований шилд розширення RS485, розроблений для Raspberry Pi. Шилд заснований на мікросхемах SC16IS752 та SP3485 із вбудованими схемами захисту, такими як ізоляція джерела живлення, магнітна ізоляція, TVS-діод тощо. Передача даних здійснюється через інтерфейс SPI. Завдяки швидкому зв'язку, стабільності, надійності та безпеці цей шилд є ідеальним вибором для таких областей, як промислова автоматизація.
Код виробника: 17221, 2-CH RS485 HAT
Особливості:

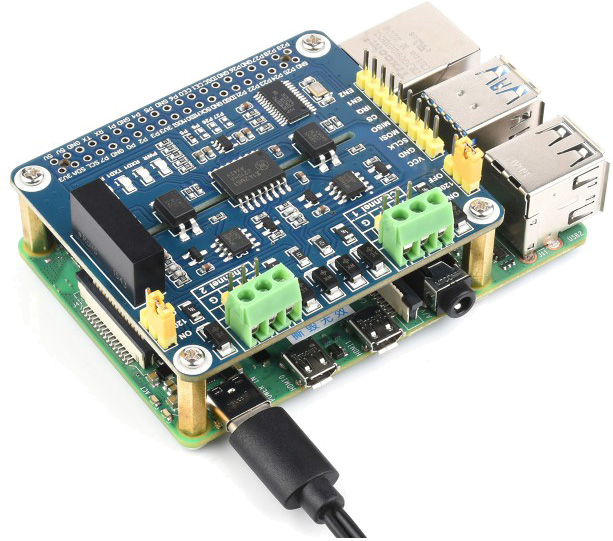

Підключається через стандартний роз'єм розширення Raspberry Pi 40PIN GPIO.
Шилд заснований на мікросхемах SC16IS752 та SP3485, які перетворює SPI на RS485. Швидкість передачі може досягати до 921600 біт/с.

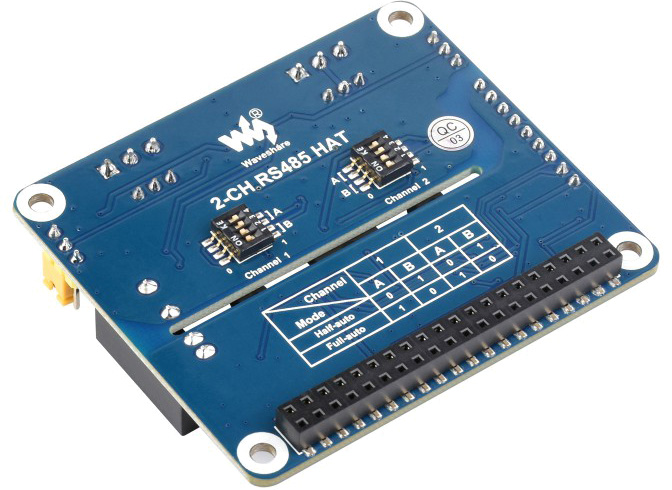

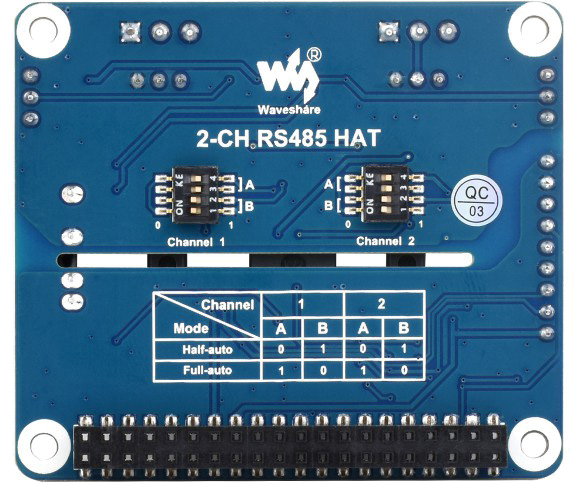

Дозволяє передавати дані вручну або автоматично, налаштовується за допомогою DIP перемикача.
Вбудований TVS-діод ефективно подавляє стрибки напруги та стрибки перехідної напруги в ланцюзі.
Вбудований запобіжник, що самовідновлюється, і захисні діоди забезпечують стабільність вихідного струму і напруги, захист від перевантаження по струму і перенапруги.
Вбудовані світлодіоди для індикації стану живлення та трансівера.
Контакти управління SPI для підключення до хост-плат управління, таких як Arduino.
Постачається з онлайн-ресурсами з розробки та керівництва (приклади на C і Python).
Технічні характеристики:
Мікросхема розширення UART: SC16IS752
RS485-трансівер: SP3485
Інтерфейс зв'язку: SPI
Швидкість передачі даних: 300 ~ 921600 біт/с
Напруга живлення: 3.3 В/5 В
Розміри: 65.0 × 56.5 мм.
Розмір монтажного отвору: 3.0 мм

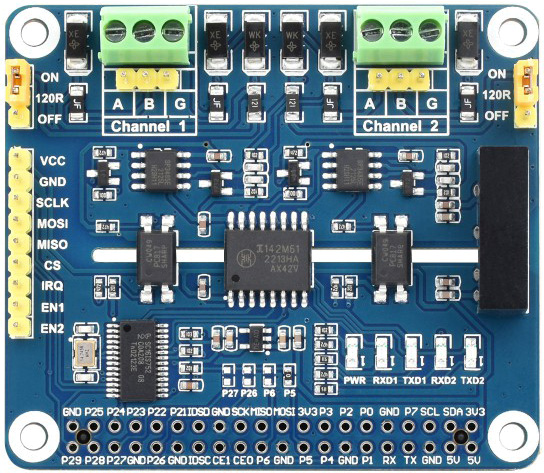

Елементи плати.
SC16IS752 - чіп розширення UART
142M61 - цифровий ізолятор
PC817 - оптопара
SP3485 - RS485 трансивер
B0505LS - модуль ізоляції джерела живлення
RT9193-33 - чіп живлення
SMAJ12CA - діодна сбірка для подавлення перехідних процесів
Запобіжник, що відновлюється
Світлодіодні індикатори:
PWR: індикатор живлення
RXD/TXD: індикатор передачі даних UART
Роз'єм GPIO Raspberry Pi
Термінал RS485
Контакти керування MCU (для підключення хост-плат управління, таких як Arduino)
