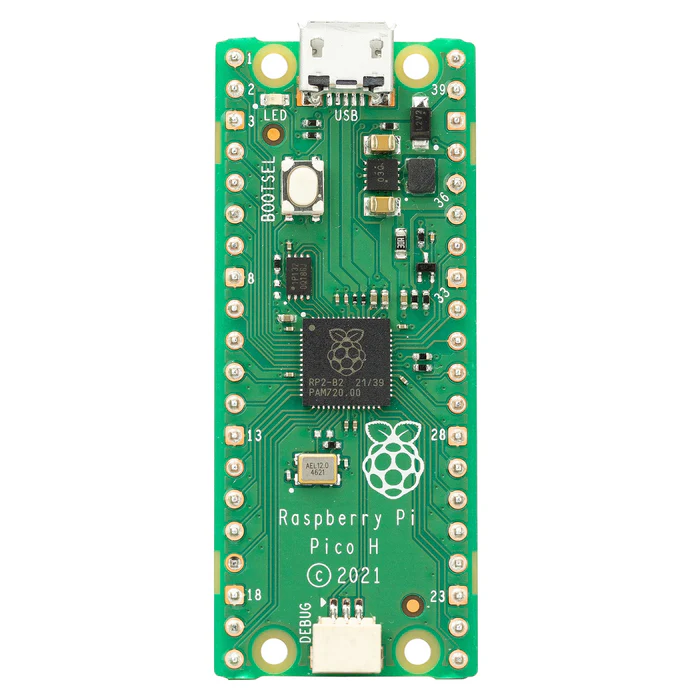

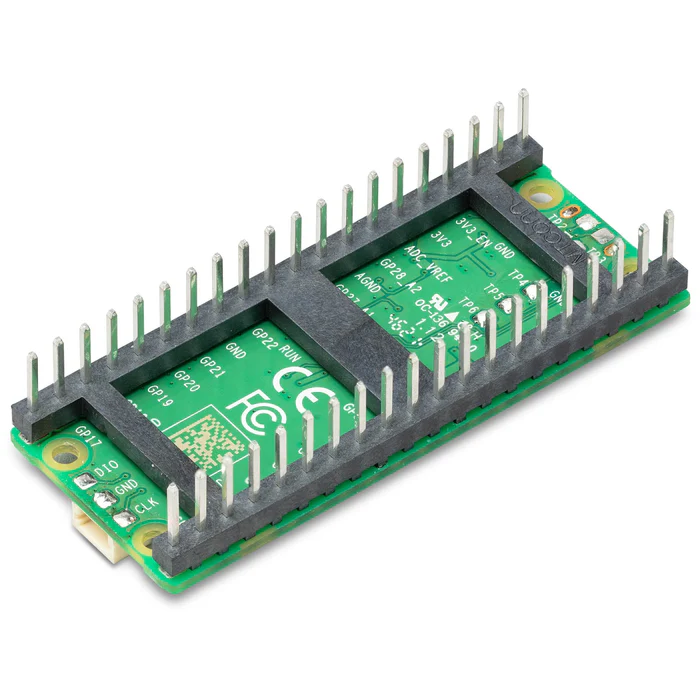

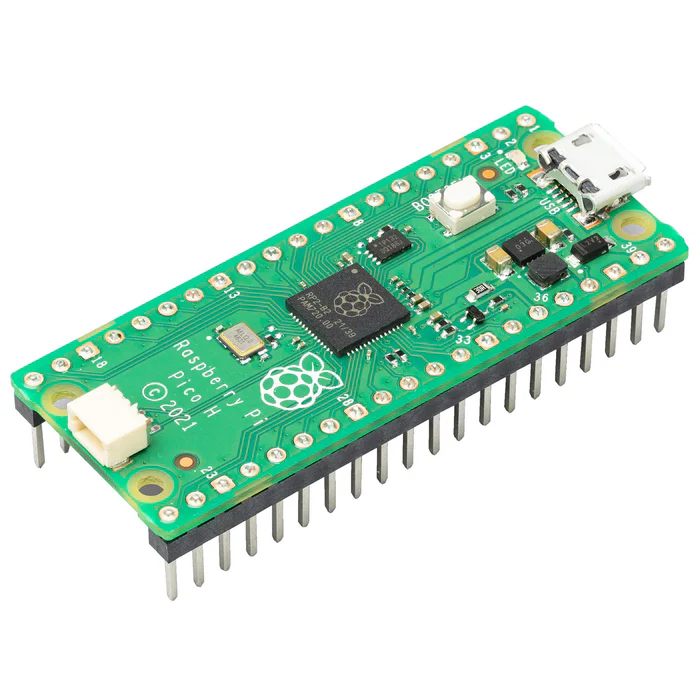

Raspberry Pi Pico H (з розпаяними конекторами)

Raspberry Pi PICO - це плата розробника від компанії Raspberry Pi Foundation основою якої є двоядерний мікроконтролер (власна розробка компанії) ARM Cortex-M0, максимальна тактова частота якого становить 240 МГц. Також на платі встановлено флеш-пам'ять об'ємом 2Мб. У разі потреби обсяг флеш-пам'яті можна розширити до 16Мб за допомогою шини QSPI. Об'єм вбудованої оперативної пам'яті складає 256Кб.

Користувачеві надається 26 багатофункціональних контактів GPIO (контакти по обидва боки плати з кроком 2.54 мм). Доступні інтерфейси: 2×SPI, 2×I2C, 2×UART, 3×12-бітних АЦП, 16 керованих каналів ШІМ. Реалізовано режим сну з низьким енергоспоживанням, 8 програмованих кінцевих автоматів вводу-виводу (PIO) для периферійних пристроїв, вбудовані бібліотеки для обчислень з плаваючою точкою, вбудований датчик температури, один світлодіод користувача (зелений) і роз'єм налагодження (контакти з протилежного боку плати від роз'єму microUSB крок 2.54 мм). Програмування та живлення плати можливе через порт microUSB. При використанні плати у кінцевому пристрої живлення можна реалізувати зовнішнє, без використання роз'єму microUSB. Напруга живлення може бути від 1.8 В до 5.5 В.

Для програмування доступний повний інструментарій GCC, що включає бібліотеки для використання стандартних функцій і периферії. Так само підтримується розробка програм на MicroPython та СircuitPython. Для програмування контролера не потрібно додатковий програматор - досить перемістити код програми на пристрій контролера.

Для налагодження Raspberry Pi Pico можна використовувати іншу плату Raspberry Pi Pico. Це можливо за допомогою picoprobe, програми, яка дозволяє Pico діяти як перетворювач USB - SWD та UART. Це спрощує використання Pico на платформах, відмінних від Raspberry Pi, таких як комп'ютери Windows, Mac та Linux, де ви не маєте GPIO для прямого підключення до Pico.

Габарити Raspberry Pi Pico становлять 51 x 21 мм.

Характеристики:

• Мікроконтролер: RP2040, власна розробка Raspberry Pi в United Kingdom
• Процесор: двоядерний ARM Cortex M0+ з гнучким управлінням робочою частотою до 240 МГц
• Оперативна пам'ять: 264КБ SRAM
• Flash пам'ять: 2МБ
• GPIO: 26 багатофункціональних виводів
• Доступні інтерфейси: 2 × SPI, 2 × I2C, 2 × UART, 3 × 12-біт АЦП, 16 × керованих ШІМ каналів
• Завантаження програм через роз'єм micro USB
• Підтримуються USB 1.1 Host і Device режим
• Режими низького енергоспоживання
• Калібрований генератор і таймери для точного відліку часових інтервалів
• Датчик температури
• Прискорювач обчислень з плаваючою точкою
• 8 x Програмованих IO (PIO) автоматів стану для керування користувальницької периферією
• Напруга живлення від 1.8В до 5.5В

Посилання:

• Даташит на R2040
