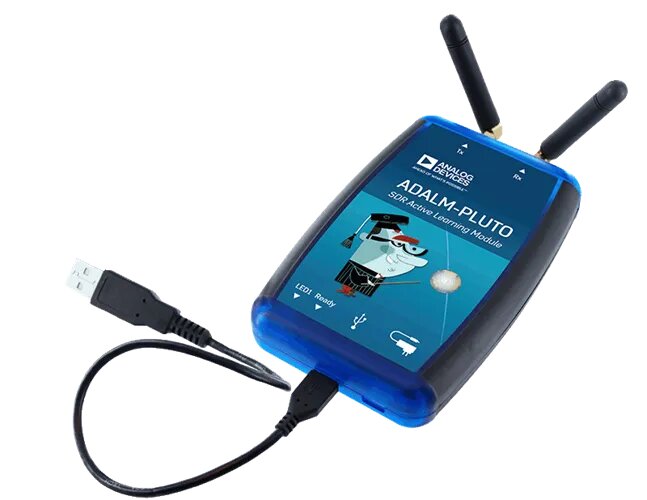

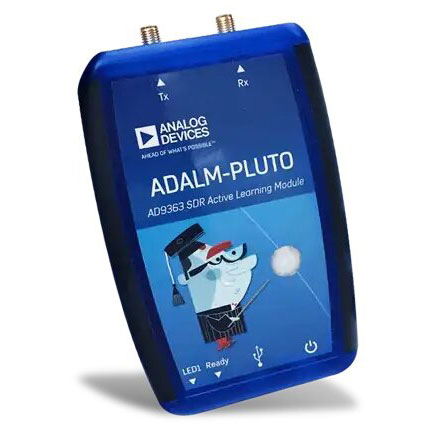

ADALM-PLUTO (Active Learning Module - PlutoSDR) SDR приймач та передавач з відкритим вихідним кодом

ADALM-PLUTO (Active Learning Module - PlutoSDR) від Analog Devices Inc. - це приймач і передавач SDR з відкритим вихідним кодом, що охоплює частоти від 325 МГц до 3,8 ГГц (можна розкрити від 70 МГц до 6 ГГц) у напівдуплексному та дуплексному режимах зі смугою пропускання 20 МГц при 12 бітах.

Adalm-Pluto був задуманий як платформа для розробки SDR. Працює у Windows 10, 8.1, 8, 7, Linux та OS X і підтримує такі програмні застосунки та мови програмування: MATLAB, Simulink, GNU Radio, SDRangel, GQRX, SDR-Console, SoapySDR, libiio, C, C++, C# та Python API.

Дане обладнання призначене для використання в лабораторіях та радіоаматорських експериментах, воно сумісне, наприклад, для використання при передачі по висхідному каналу 2,4 ГГц для радіоаматорського супутника QO-100.

Особливості:

• Розроблений на основі Analog Devices AD9363-Highly Integrated RF Agile трансівер та Xilinx® Zynq Z-7010 FPGA
• Підтримка SDR: PlutoSDR може працювати в діапазоні частот від 325 МГц до 3800 МГц, що дозволяє сприймати та передавати радіосигнали на різних частотах. До 20 МГц миттєвої смуги пропускання
• Гнучка швидкість. 12-розрядний АЦП та ЦАП
• Один передавач і один приймач: напів або повний дуплекс
• Активне навчання: Платформа ADALM-PLUTO спеціально розроблена для освіти та активного навчання в галузі радіоелектроніки. Вона надає користувачам можливість вивчати основи радіохвильової техніки, експериментувати з різними типами радіосигналів та розвивати навички роботи з SDR.
• Програмований засіб: PlutoSDR може бути програмованим та налаштованим для різних завдань. Ви можете використовувати різні програми та інструменти для створення, аналізу та передачі радіосигналів.
• Відкрите програмне забезпечення: платформа підтримує відкрите програмне забезпечення, що дозволяє користувачам налаштовувати та адаптувати роботу PlutoSDR під свої потреби.
• Підтримка інших інструментів: ADALM-PLUTO може бути інтегрований з іншими інструментами та програмами для аналізу та обробки радіосигналів. Підтримка MATLAB®, Simulink®. Блоки прийому та джерела GNU Radio. libiio, C, C++, C# та API Python
• Має інтерфейс USB 2.0 із роз'ємом Micro-USB 2.0
• Має високоякісний пластиковий корпус

Характеристики:

• Приймач: на базі Analog Devices AD9363 IC
• FPGA: Zynq Z-7010 Xilinx®
• Частота прийому та передачі: від 325 МГц до 3,8 ГГц (розкривається від 70 МГц до 6 ГГц)
• Максимальна потужність випромінювання: 7 дБм (5 мВт)
• Смуга пропускання 20 МГц
• 12-бітовий АЦП
• Інтерфейс USB: 2.0
• Пластиковий корпус
• TCXO: +/- 25PPM (без TCXO)
• 2 ВЧ-роз'єми: гніздо SMA (1 для Rx і 1 для TX)
• Версія: REVISION REV. B

Комплектація:

• 1 х Pluto SDR (ADALM-PLUTO) REV B від Analog Devices
• 2 х штирьові антени 4 см
• 1 х кабель USB.

Посилання:

• Інструкції з розкриття частотного діапазону
