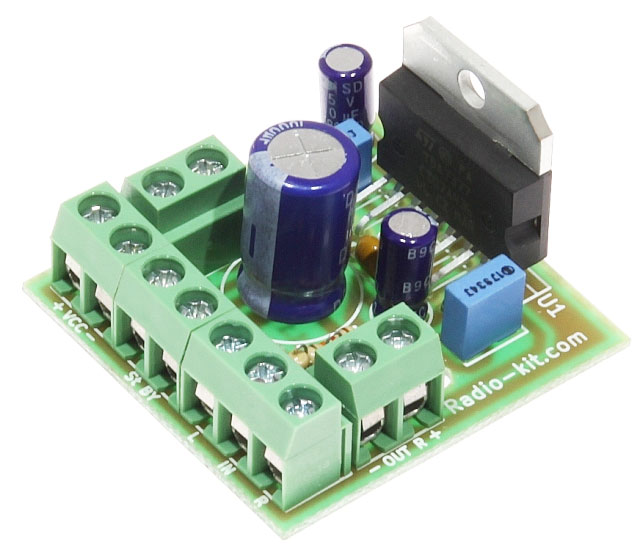

Конструктор "УНЧ 2х30Вт на TDA7377 K161.1"

код: ASC270

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

128 грн

в наявності

Купити в один клік

	2
	голосувати

Знайшли дешевше?

Опис
Відгуки (1)
Поставити запитання

УНЧ виконано на інтегральній мікросхемі TDA7377. Ця мікросхема є підсилювач AB класу. На основі цієї мікросхеми можна зібрати підсилювач із використанням мінімуму елементів. Його можна рекомендувати початківцям радіоаматорам, для самостійного складання домашньої або автомобільної акустичної системи.

Технічні характеристики:

Напруга живлення, В: 10-18
Смуга відтворюваних частот, Гц: 20-20000
Вхідний опір, кОм: 15
Коефіцієнт гармонік , при Uжив=14,4В , Р=0,1-10Вт, %: 0.03
Коефіціент посилення, dB: 26
Номінальна вихідна потужність, при U=14,4B і R=4Ом, Вт: 2x20
Максимальна вихідна потужність, при U = 18B і R = 4Ом, Вт: 2x30

Принципова електрична схема:

Схема розташування елементів:

Складання та налаштування модуля:

Складання підсилювача проводити згідно з інструкцією, яка йде в комплекті з конструктором. Посадкові місця на платі та номінали деталей вказані в інструкції.

УВАГА!

Перемикач St.BY переводить ІМС у режим очікування зі струмом споживання не більше 100мкА. Для переведення мікросхеми в робочий режим необхідно замкнути два контакти St та BY. ІМС рекомендуємо встановлювати на тепловідведення загальною площею не менше 400 кв. см.
