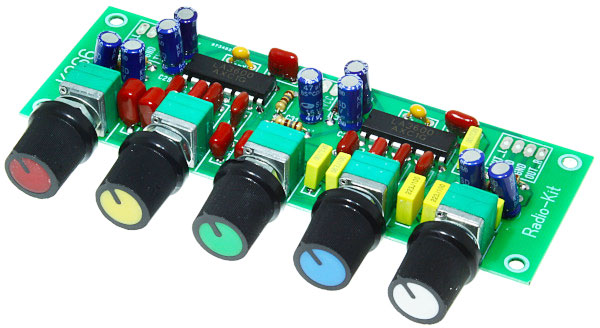

Конструктор "Темброблок стерео п'ятисмуговий K266"

код: APC164

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

326 грн

в наявності

Купити в один клік

	1
	голосувати

Знайшли дешевше?

Опис
Відгуки
Задати питання

Конструктор для створення п'ятисмугового темброблоку. Темброблоки використовуються для комфортного прослуховування звукових фонограм шляхом зміни тембру звуку на тих чи інших частотах. Це пов'язано з акустикою, параметрами приміщення, індивідуальним смаком людини тощо.

Цей еквалайзер дозволяє плавно змінювати частотну характеристику звукового сигналу. Регулювання здійснюється за п'ятьма смугами здвоєними потенціометрами R7-R11. Підключається еквалайзер між підсилювачем та підсилювачем потужності звукового тракту. Як активні елементи використовуються дві мікросхеми LA3600. Вихід еквалайзера слід підключити до підсилювача регулювання загальної гучності.

Технічні характеристики:

Напруга живлення, В: 9-15
Струм споживання, не більше мА: 10
Вхідна напруга, В: 0.2-0.7
Вихідна напруга, мах В: 2
Глибина регулювання тембру, dB: -10 +10
Частоти R7, Гц: 100
Частоти R8, Гц: 330
Частоти R9, кГц: 1
Частоти R10, кГц: 33
Частоти R11, кГц: 10

Схема електрична принципова:

Схема розташування елементів:

Правильно зібраний пристрій налаштування не потребує.

У модулі застосовані мініатюрні конденсатори, що дає можливість використовувати цей набір для установки в корпус, використовуючи при необхідності 4 отвори кріплення, передбачені в друкованій платі.
