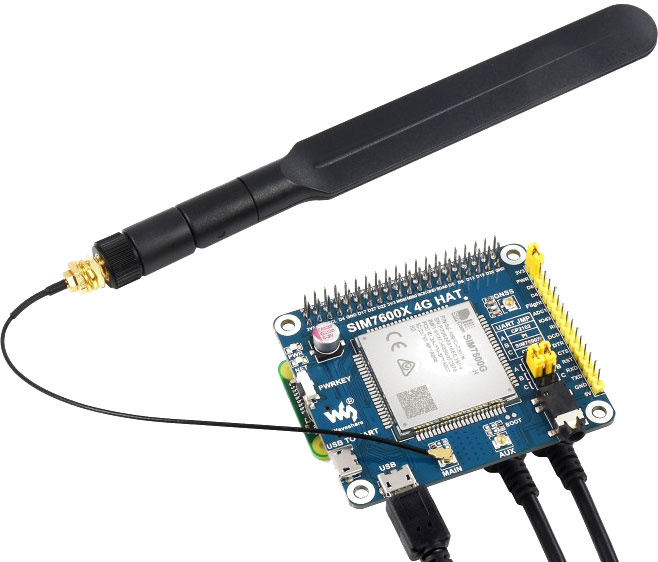

SIM7600G-H 4G/GPS шилд для Raspberry Pi з підтримкою LTE Cat-4 4G/3G/2G, GNSS

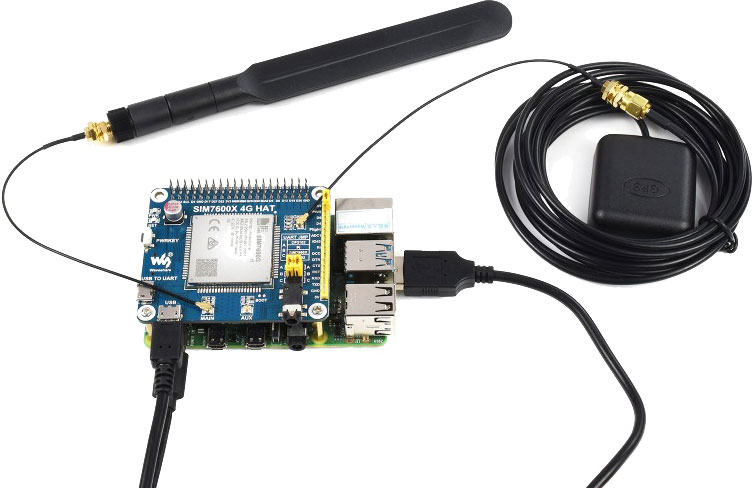

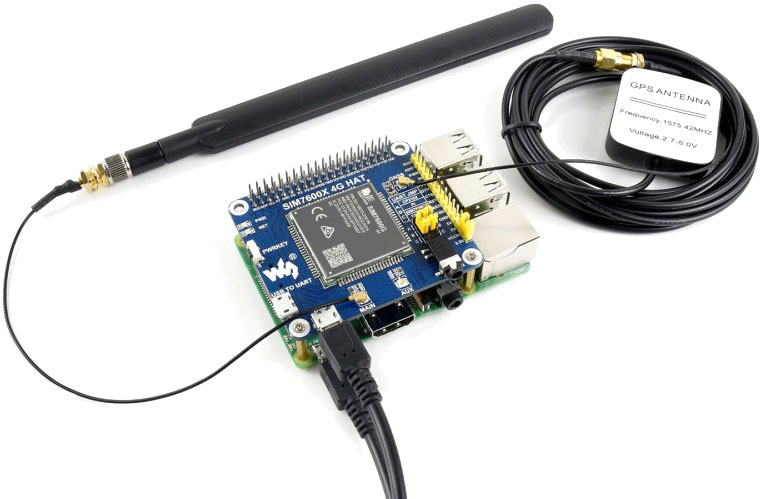

Модуль зв'язку 4G/3G/2G/GSM/GPRS/GNSS для Raspberry Pi SIM7600G-H 4G - це модуль зв'язку та позиціонування GNSS 4G/3G/2G, який підтримує LTE CAT4 зі швидкістю передачі даних до 150 Мбіт/с для передачі даних низхідній лінії зв'язку за досить низького енергоспоживання. Ви можете підключити цей модуль 4G до комп'ютера для роботи в Інтернеті або підключити його до Raspberry Pi, щоб увімкнути такі функції, як високошвидкісне з'єднання 4G, бездротовий зв'язок, голосовий зв'язок, відправка SMS, глобальне позиціонування тощо. Модуль чудово підійде для забезпечення Вашої Raspberry інтернетом в автономному режимі та для створення автономних портативних пристроїв збору, обробки та передачі даних по мережах операторів мобільного зв'язку.

Код виробника: 17372, SIM7600G-H 4G HAT

Ключові особливості:

• Стандартний роз'єм розширення Raspberry Pi 40PIN GPIO, підтримує плати серії Raspberry Pi, Jetson Nano
• Підтримує комутований доступ, телефонні дзвінки, SMS, TCP, UDP, DTMF, HTTP, FTP тощо.
• Підтримує позиціонування базових станцій GPS, Beidou, Glonass, GALILEO, QZSS, LBS.
• Вбудований USB-інтерфейс для тестування AT-команд, отримання даних про розташування GPS і т.д.
• Вбудований перетворювач USB-UART CP2102 для послідовного налагодження.
• Вивідні керуючі контакти UART для підключення до хост-плат, таких як Arduino/STM32.
• Слот для SIM-карти, підтримує SIM-карту 1.8В/3В.
• Слот для карт TF для зберігання даних, таких як файли, повідомлення тощо.
• Вбудований аудіороз'єм та аудіодекодер для телефонних дзвінків
• 2 світлодіодні індикатори, що дозволяють легко контролювати робочий стан
• Вбудований перетворювач напруги, робочу напругу можна налаштувати на 3.3 або 5 В за допомогою перемички.
• Швидкість передачі: 300–4 Мбіт/с (за замовчуванням: 115 200 біт/с)
• Швидкість автоматичної передачі: 9600 біт/с ~ 115200 біт/с
• Управління за допомогою AT-команд (набір команд 3GPP TS 27.007, 27.005 та V.25TER)
• Підтримує набір інструментів для програм SIM: SAT Class 3, GSM 11.14 Release 99, USAT
• Постачається з ресурсами для розробки та керівництвом (приклади Raspberry Pi/Jetson Nano/Arduino/STM32).

Характеристики:

• Діапазони частот:
  • LTE Cat-4 LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66 LTE-TDD: B34/B38/B39/B40 /B41
  • 3G UMTS/HSDPA/HSPA+: B1/B2/B4/B5/B6/B8/B19
  • 2G GSM/GPRS/EDGE: 850/900/1800/1900 МГц
• GNSS:
  • Супутникові системи GPS/Бейдоу/ГЛОНАСС/ГАЛІЛЕО/QZSS
  • Тип приймача 16-канальний
  • Код C/A
  • Чутливість -159 дБм (GPS) / -158 дБм (ГЛОНАСС) / підлягає уточненню (BeiDou)
  • Холодний запуск: -148 дБм
  • Час першого ремонту (під відкритим небом) Холодний запуск: <35 с.
  • Гарячі старти: <1 с
• SMS та Аудіо:
  • SMS типи, що підтримуються: MT, MO, CB, Text, PDU.
  • Пам'ять: USIM-карта та ME (за замовчуванням)
  • Аудіо функція Підтримує ехопридушення
  • Підтримує шумозаглушення
• Інші параметри:
  • Джерело живлення 5В
  • Робоча напруга 5 В / 3.3 В (налаштовується за допомогою перемички)
  • Робоча температура -30°С ~ 80°С
  • Температура зберігання -45 ° С ~ 90 ° С
  • Розміри 56.21 мм × 65.15 мм

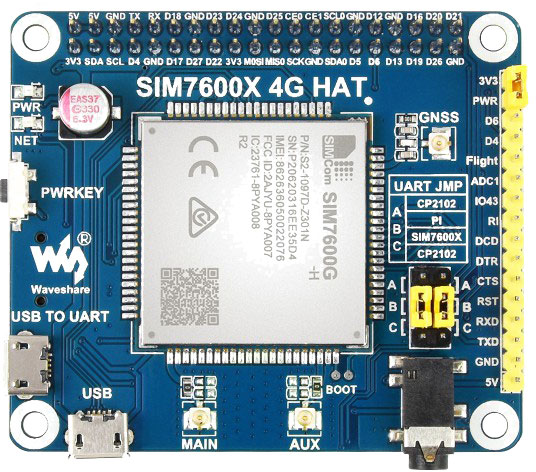

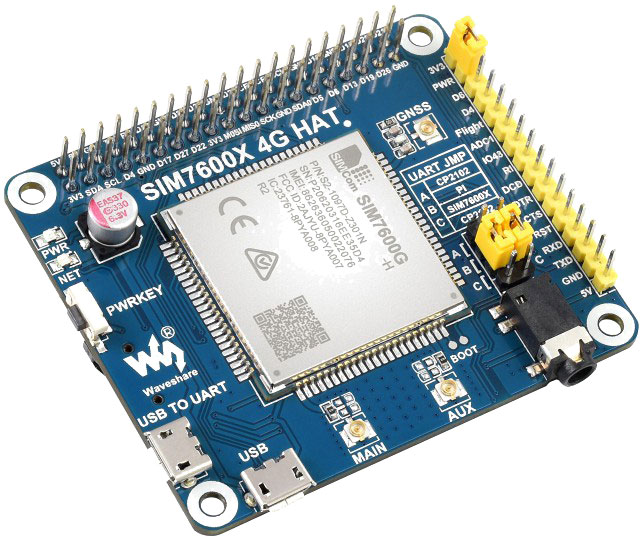

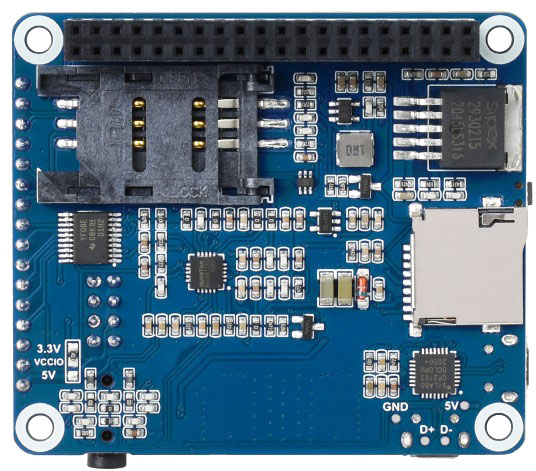

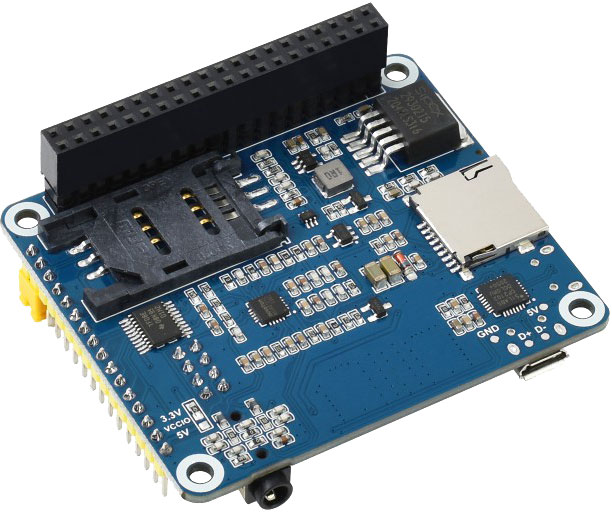

  • Розташування та призначення компонентів на платі шилду:

1. SIM7600G-H
2. CP2102 Перетворювач USB на UART
3. Аудіодекодер NAU8810
4. Перетворювач напруги TXS0108EPWR перетворює напругу 3.3 В / 5 на напругу 1.8 В.
5. Контролер живлення MP2128DT
6. Контролер живлення SPX29302
7. Роз'єм GPIO Raspberry Pi
8. Інтерфейс керування SIM7600 для підключення до хост-плат, таких як Arduino/STM32.
9. Слот для SIM-карти підтримує SIM-карту 1.8В/3В.
10. Слот для карт TF дозволяє зберігати дані, такі як файли, повідомлення тощо.
11. Роз'єм для навушників/мікрофону 3.5 мм
12. Інтерфейс USB для тестування AT-команд, отримання даних про місцезнаходження GPS і т.д.
13. Інтерфейс USB-UART для послідовного налагодження або вхід до Raspberry Pi
14. Роз'єм основної антени
15. Антенний роз'єм AUX
16. Роз'єм антени GNSS
17. Вимикач живлення
18. Індикатор стану мережі
19. Індикатор живлення
20. Перемичка вибору робочої напруги настроюється за допомогою резисторної перемички 0 Ом.
    • VCCIO - 3.3 В: встановлена ​​робоча напруга 3,3 В.
    • VCCIO - 5 В: встановлена ​​робоча напруга 5 В.
21. Перемичка вибору UART
    • A: доступ до Raspberry Pi через USB до UART
    • B: керування SIM7600 за допомогою Raspberry Pi
    • C: керування SIM7600 через USB до UART
22. Перемичка конфігурації PWR
    • PWR - 3V3: автоматичний запуск при включенні живлення (за замовчуванням)
    • PWR - D6: запуск/вимкнення за допомогою контакту Raspberry Pi D6.
    • Перемичка конфігурації режиму польоту:
    • за умовчанням NC, контакт керування режимом польоту відсутній.
    • Flight – D4: режим польоту контролюється. по контакту Raspberry Pi D4
23. Плоскі майданчики для роз'єму USB
24. Контакти примусового BOOT

Розташування та призначення контактів:

Габаритні розміри:

Посилання:

• Wiki
