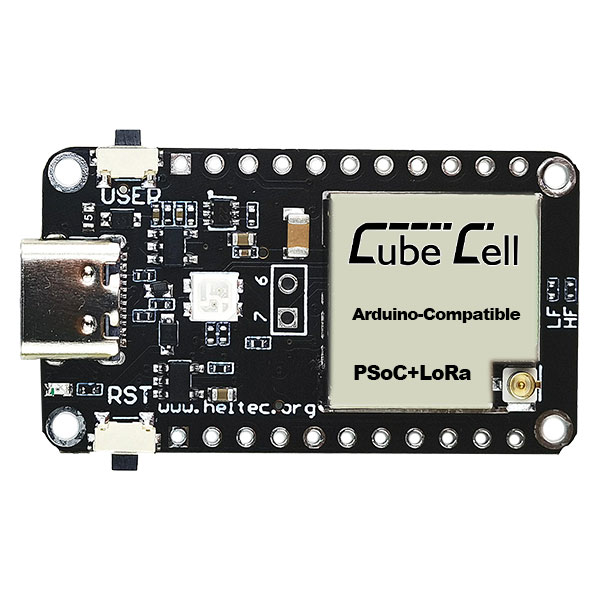

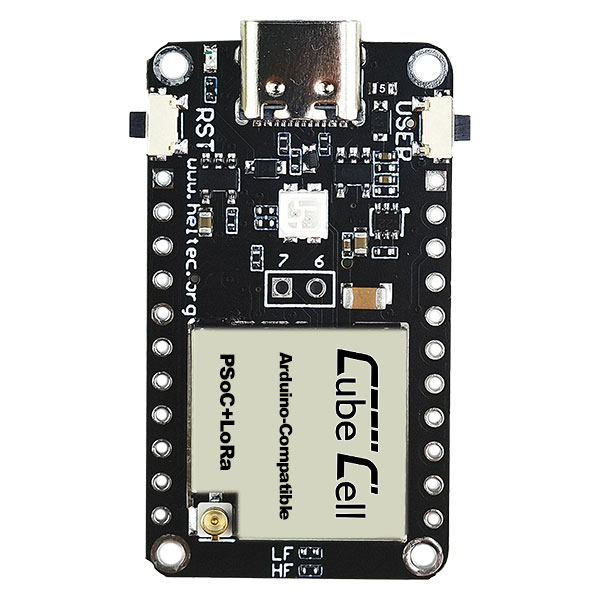

Плата розробника Heltec CubeCell-AB01 (V2) 433МГц без антени

Плата розробника HTCC-AB01 (V2) належить до серії Cubecell (TM), створеної командою Heltec, в основному для вузлових програм LoRa/LoRaWAN. Плата заснована на ASR6052, чіп вже інтегрований із мікроконтролером серії PSoC® 4000 (ARM® Cortex® M0+ Core) та SX1262. Проведено велику роботу з міграції та розробки, зроблено так, щоб він ідеально підтримував Arduino®, міг стабільно працювати з протоколом LoRaWAN і міг легко підключати літієві батареї та сонячні панелі. HTCC-AB01 (V2) – це плата розробки. Вона є вдосконаленою версією HTCC-AB01 та сумісна з висновками з попередньою версією.

Основні характеристики:

• Ідеальна сумісність із Arduino!
• Сертифікація CE та FCC
• Ці чіпи, засновані на ASR605x (ASR6501, ASR6502), вже інтегровані в мікроконтролери серії PSoC® 4000 (ARM® Cortex® M0+ Core) та SX1262
• Підтримка LoRaWAN 1.0.2
• Конструкція із наднизьким енергоспоживанням, 3,5 мкА у режимі глибокого сну
• Вбудований інтерфейс акумулятора SH1.25-2, інтегрована система керування літієвими акумуляторами (управління зарядом та розрядом, захист від перезаряду, визначення заряду акумулятора, автоматичне перемикання живлення від USB/акумулятора)
• Гарне узгодження імпедансу та велика дальність зв'язку
• Вбудована система керування сонячною енергією може безпосередньо підключатися до сонячної панелі напругою від 5.5 В до 7 В
• Інтерфейс Micro USB з повним захистом від електростатичних розрядів, захистом від короткого замикання, екранування радіочастот та іншими заходами захисту
• Інтегрований чіп CP2102 USB-послідовний порт, зручний для завантаження програм, друку налагоджувальної інформації

Технічні характеристики:

• Майстер Чіп: ASR6502 (48 МГц ARM® Cortex® M0+ MCU)
• Чіп вузла LoRa: SX1262
• Частота LoRa: 433 МГц, 470~510 МГц, 863~870 МГц, 902~928 МГц
• Макс. потужність передачі: 21 дБ ± 1 дБм
• Макс. чутливість до прийому: -134дБм
• Інтерфейси:
  • 1*SPI; 1*I2C;
  • 1*UART;
  • 1 * 12-бітний АЦП;
  • 1*SWD;
  • 8*GPIO;
  • 2*ШИМ;
  • 8-канальний DMA-движок
• Пам'ять:
  • 128 Кбайт FLASH;
  • 16 Кбайт SRAM
• Потужність: Глибокий сон 3.5 мкА
• Робоча Температура: від -20 ℃ до 70 ℃
• Розміри: 40.64 х 22.86 х 7.6 мм
• Інтерфейс підключення:
  • USB Type-C;
  • LoRa ANT (IPEX 1.0);
  • SH1.25; 2*2.54*11-контактний роз'єм;
  • 1*2.54*2-контактний роз'єм
• Інтерфейс акумулятора: Живлення та заряджання літієвої батареї 3.7 В
• Сонячна енергія: Висновок VS можна підключити до сонячної панелі напругою від 5.5 до 7 В

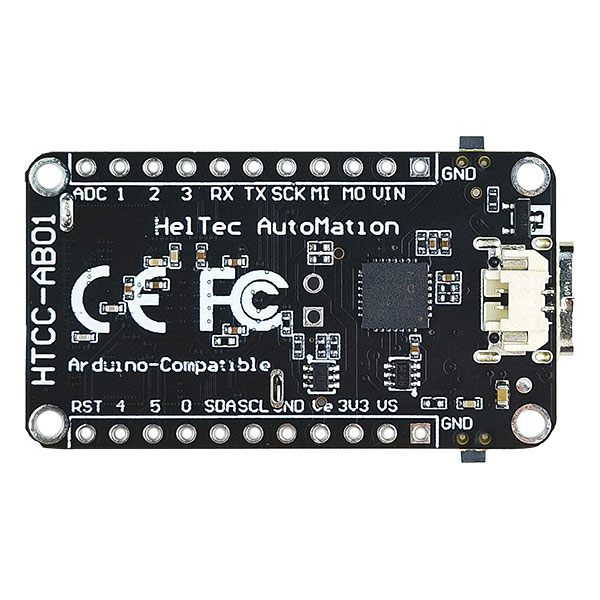

Розташування та призначення виводів:

Посилання:

• Cubecell Arduino Framework
• Швидкий старт
• Технічний опис
• Принципова схема (heltec.cn)
• Журнали поновлення обладнання
