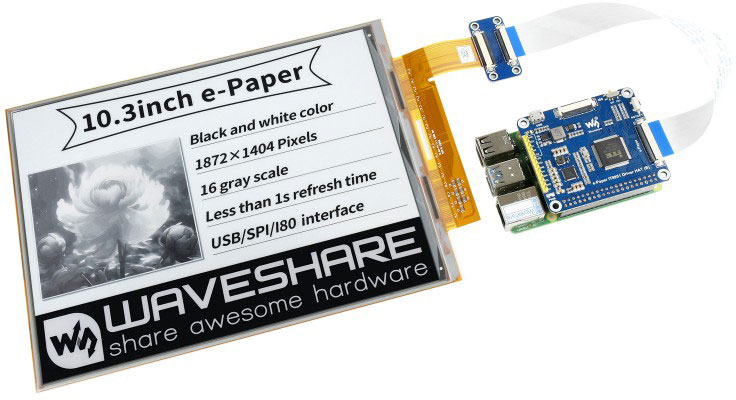

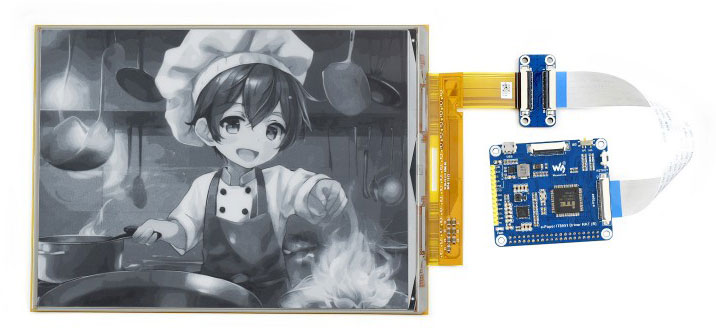

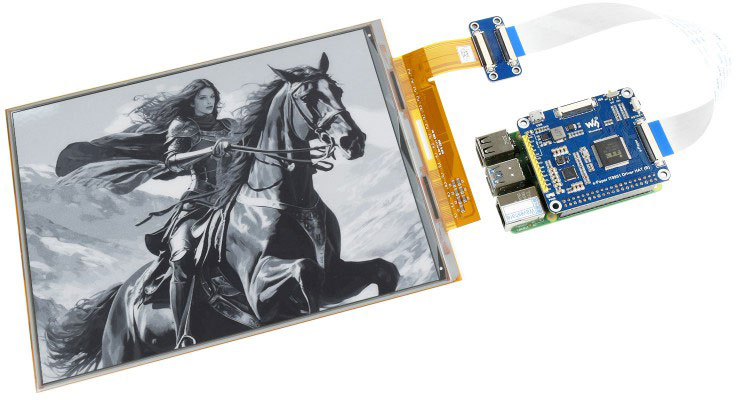

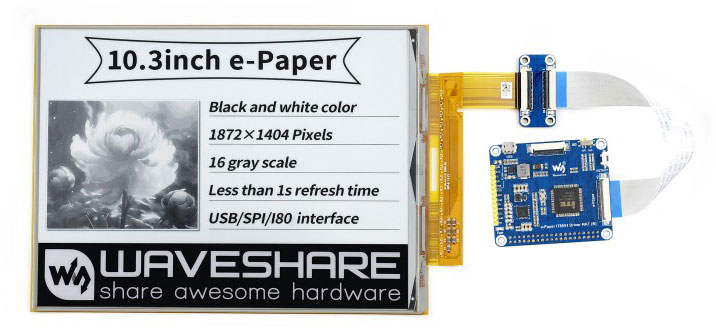

E-Ink 10.3" дисплей 1872×1404 з шилдом для Raspberry Pi

Це гнучкий дисплей E-Ink HAT для Raspberry Pi розміром 10.3" з роздільною здатністю 1872×1404, з вбудованим контролером IT8951, що взаємодіє через інтерфейс USB/SPI/I80, що підтримує часткове оновлення. У порівнянні зі звичайними панелями e-Paper, ця панель вона тонша і легша Завдяки таким перевагам, як низьке енергоспоживання, широкий кут огляду, чітке зображення без використання електрики, він є ідеальним вибором для таких додатків, як електронні книги, дисплеї на електронному чорнилі, промислові прилади і т.д.

Код виробника: 16712, 10.3inch e-Paper HAT (D)

Функції:

• Гнучкий електронний папір
• Немає підсвічування, продовжує відображати останній контент протягом тривалого часу навіть при відключенні живлення
• Низьке енергоспоживання, переважно харчування потрібне лише оновлення
• Стандартний роз'єм розширення Raspberry Pi 40PIN GPIO, підтримує плати серії Raspberry Pi
• Інтерфейс USB/SPI/I80 для підключення до хост-плат, таким як Raspberry Pi/Nucleo тощо. буд.
• Постачається з ресурсами для розробки та посібником (приклади для Raspberry Pi/STM32)

Характеристики:

• Робоча напруга: 5 В
• Інтерфейс: USB/SPI/I80
• Габарити: 227.7 мм × 165.8 мм × 0.647 мм
• Розмір дисплея: 209.664 мм × 157.248 мм
• Крок крапки: 0.112 мм × 0.112 мм
• Роздільна здатність: 1872 × 1404
• Колір дисплея: білий, чорний
• Шкала сірого: 2-16 (1-4 біт)
• Час повного оновлення: 450 мс
• Загальна потужність поновлення: 1.2 Вт (тип.)
• Загальна потужність у режимі очікування: 0.1 Вт (тип.)
• Кут огляду: >170°

Розпиновка роз'єму:

• 5V - Напруга живлення
• GND -Загальний провід
• MISO SPI - Вхід даних SPI
• MOSI SPI - Вихід даних SPI
• SCK SPI - Тактування SPI
• CS SPI – Сигнал вибору. Активний рівень низький
• RST – сигнал зовнішнього скидання. Активний рівень низький
• HRDY – Сигнал зайнятості дисплея. Активний рівень низький

Комплектація:

• 10.3" дисплей (D) x1
• Шилд (B) x1
• Адаптер для дисплея x1
• Шлейф 40-пін FFC (контакт на тій же стороні) x1
• USB-кабель типу A з роз'ємом micro B x1
• PH2.0 20см 8-пін x1
• Упаковка гвинтів RPi (2 шт.) x1

Комплектація:

1. 10.3" e-Paper дисплей (D) x1

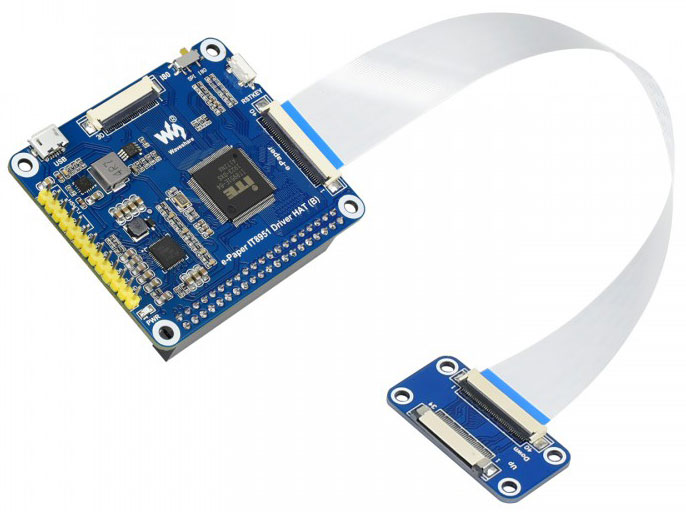

2. e-Paper IT8951 драйвер HAT (B) x1
3. 10.3" e-Paper адаптер x1
4. 40-пін FFC шлейф x1
5. USB кабель x1
6. PH2.0 20 см 8-Пін x1
7. RPi комплект гвинтів (2шт) x1
