Модуль заряду 1S Li-ion акумуляторів на BQ25606

код: AOC953

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

54 грн

Оптові ціни:
від 3 шт.	50 грн
від 10 шт.	47 грн

в наявності

Купити в один клік

	6
	голосувати

Знайшли дешевше?

Опис
Відгуки (12)
Задати питання

Модуль заряджання 1S LiPo акумуляторів з імпульсним перетворювачем та схемою захисту від перезаряду та перерозряду. Застосування імпульсного перетворювача значно підвищило ККД перетворення та зменшило нагрівання при більшому струмі заряду.

У цьому модулі використовується спеціальна схема зниження напруги зарядного пристрою акумулятора BQ25606 від TI, що забезпечує високу ефективність та стабільну роботу.

Модуль оснащений захистом від перезаряду та розряду. Вхідний інтерфейс Type-C, діапазон вхідної напруги 4.5-12 В, максимальний вихідний струм 3A дуже підходить для заряджання літієвих акумуляторів напругою 3.7 і ємністю до 20А/год. Плата оснащена червоним світлодіодним індикатором заряджання та синім світлодіодним індикатором стану.

Світловий індикатор дозволяє візуально контролювати стан заряджання модуля та акумулятора.

Характеристики:

Тип модуля: Знижувальний перетворювач
Вхідна напруга: від 4.5 до 12 В постійного струму
Напруга відключення зарядки: 4.2 ± 1%
Максимальний струм зарядки: 3000 мА
Напруга захисту від розряду акумулятора: 3 В
Напруга захисту від перезаряджання акумулятора: 4.2 ± 0.05 В
Інтерфейс модуля: контактні майданчики для паяння

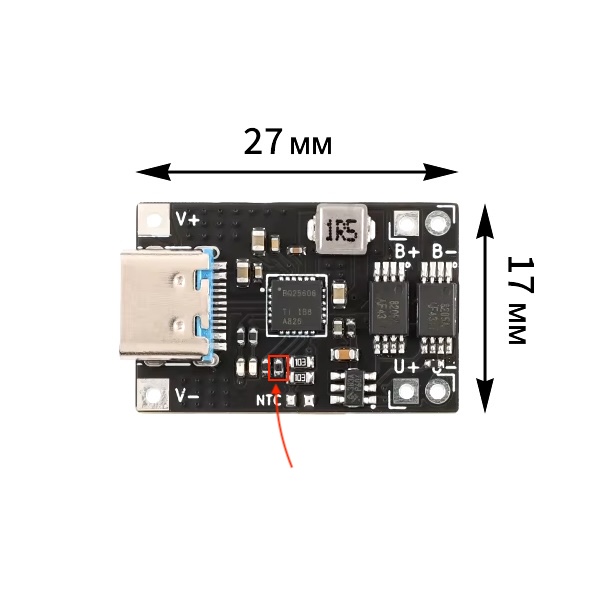

Розмір модуля: 17.1 x 26 мм

Відгуки покупців про Модуль заряда 1S Li-ion аккумуляторов на BQ25606

Дмитро (30.05.2025)

Плата не дозволяє зараджати акумулятор при підключенні будь-якого сучасного зарядний чи повер банка з PD. По замовчуванні вони не видають напругу поки навантаження не запросить. А ця плата не запрошує а ні 5В а ні 12В(. можна заряджати тільки від USB-A через перехідник, або подавати напряму. Невже важко було поставити один резистор 5.1 K на лінію СС USB для включення хоча б 5В?

Відповісти

Михаил (27.05.2025)

В наименовании платы присутствует тип аккумулятора Li-Ion, но в первом предложении Описания указан тип LiPo. Для какого типа аккумуляторов на самом деле предназначена платка?

Відповісти

admin (27.05.2025)

Доброго дня. Цей модуль заряду може працювати як з LiPo так і з Li-ion акумуляторами.

Відповісти

Присяжнюк В''ячеслав (21.05.2025)

Задоволений придбанням. Працює штатно, на що я і розраховував. Прислали досить швидко.

Відповісти

admin (21.05.2025)

Доброго дня. Раді що вам все сподобалось.

Відповісти

Олександр (01.02.2025)

Несколько особенностей работы данной платы:
На токе 3А сильно греется даже с радиатором 10х10, в следствии чего снижает зарядный ток.
BQ25606 умеет в OTG, но китайцы не провели дорожку.
Конкретно у меня микросхема защиты (HY2113-KB5B) отключает выход при напряжении 2.8В и включает при 2.95В, микросхема заряда же заряжает током 100мА до напряжения 3.08В, из-за чего постоянно подключенная нагрузка с потреблением выше 100мА будет циклично перезапускаться.
В BQ25606 есть таймер на 10 часов, по истечении которых зарядка прекратится при любых обстоятельствах до передёргивания питания.
Из-за двух последних фактов плата не подходит для постройки именно бесперебойника для всяких проектов с мини пк и тому подобного. А жаль, характеристики так-то очень вкусные

Відповісти

Макс (23.06.2025)

А какую плату в 3А можно использовать для павербанки с паралельно подключенными 18650?

Відповісти

Сорокін Микола Володимирович (28.12.2024)

Працює, характеристикам відповідає, все ок)

Відповісти

Oleksandr (28.12.2024)

З Type-C не все гладко.
Чомусь підвищену напругу не тригерить - так і витягує 5В з зарядного.
При підключенні до павербанку по Type-C - Type-C: не заводиться взагалі. Видно не можуть домовитися хто з них джерело

Відповісти

admin (30.12.2024)

Тригерити й не повинен - по USB визначається тількі тип джерела живлення. Напругу до 13.5В можна подати на V+ та V- контакти модуля.

Відповісти

Трифонов Виталий Васильевич (26.11.2024)

Дуже цикавий присторій

Відповісти

Матвеев Евгений Борисович (25.11.2024)

Зер гут. Быстро вышли на связь и прислали. Товар соответствует описанию.

Відповісти
