Плата розробника ProMicro NRF52840 Type-C

код: ASC262

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
254 грн

в наявності



Купити в один клік

3
голосувати
Знайшли дешевше?
  • Плата розробника ProMicro NRF52840 Type-C
  • Плата розробника ProMicro NRF52840 Type-C
  • Плата розробника ProMicro NRF52840 Type-C
  • Опис
  • Відгуки
  • Задати питання

ProMicro NRF52840 – це альтернативна плата розробки Nice!Nano V2.0. Всі контакти сумісні з Nice! Nano V2, за винятком P1.01/02/07 GPIO, виведених на власні контакти (див. схему, вона несумісна з тими ж трьома контактами на nice! nano). Її контакти такі самі, як у Pro Micro, що означає, що її можна використовувати практично з будь-якою сумісною з Pro Micro клавіатурою. SuperMini працює як по дроту, так і бездротової мережі через Bluetooth 5.0. Плата розробки NRF5280 має інтерфейс для літієвої батареї 3.7 і програмний перемикач, який може відключати живлення світлодіода. У вимкненому стані споживання енергії в режимі очікування становить близько 1000 мкА (1 мА) (власне Nice!Nano використовує близько 20 мкА).

nRF52840 – високопродуктивний малопотужний бездротовий чіп SoC, випущений компанією Norwegian Nordic Semiconductor. Він підтримує кілька бездротових протоколів, включаючи Bluetooth 5, Thread, Zigbee, ANT та 2.4 ГГц. Чіп nRF52840 використовує процесор ARM Cortex-M4F з тактовою частотою 64 МГц, з вбудованою флеш-пам'яттю 1 МБ і 256 КБ ОЗУ (такий самий обсяг флеш-пам'яті та ОЗУ, як у nice!nano). Він також має безліч периферійних пристроїв, включаючи АЦП, ШІМ, SPI, I2C, UART, USB та GPIO і т.д. буд. Крім того, nRF52840 також підтримує безліч функцій безпеки, таких як шифрування AES, хешування SHA-256 та генератор випадкових чисел (TRNG).

При виробництві SuperMini nRF52840 завантажена вбудована програма за замовчуванням Blink-All-IO (всі порти введення-виведення автоматично перемикаються через 1 с). Для входу в завантажувач контролера закоротіть RST на GND двічі протягом 0.5 секунд або просто натисніть кнопку RST двічі протягом 0.5 секунд.

Параметри ProMicro nRF52840:

  • Мікроконтролер: nRF52840
  • Бездротовий інтерфейс: Bluetooth 5.0
  • Процесор: ARM Cortex-M4F
  • Частота: 64 МГц
  • Флеш-пам'ять: 1 МБ
  • ОЗП: 256 КБ
  • Струм спокою: (споживання енергії в сплячому режимі) не більше 1 мА
  • Мікросхема контролера заряджання акумулятора: підтримує заряджання та розряджання літієвих акумуляторів
  • Зарядний пристрій: Двострумова зарядка Li-Po за допомогою перемички, яку потрібно припаяти з макс. струмом 300 мА (nice! nano підтримує до 500 мА)
  • Програмно-керований МОП-транзистор на виведенні VCC для зниження споживання струму в режимі очікування світлодіодами та іншими периферійними пристроями
  • Попередньо прошить завантажувач nice!nano
  • Регулятор струму з низьким падінням напруги (LDO): MICRONE (Nanjing Micro One Elec) ME6217C33M5G з макс. вихідним струмом 800 мА. Низьке споживання струму під час роботи: 100 мкА та у вимкненому стані 1uA (дані електронної таблиці)

Схема розміщення контактів SuperMini NRF52840:

Габаритні розміри:

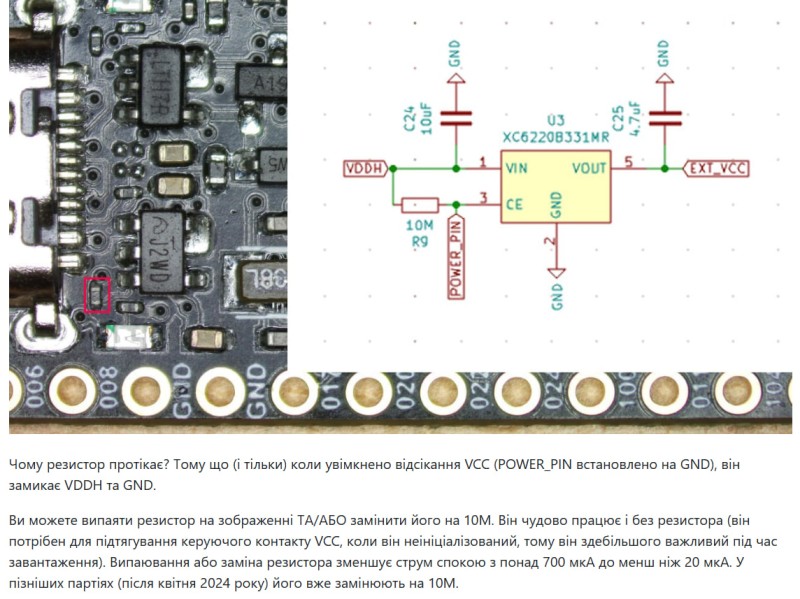

Зовнішнє управління VCC:

Коли P0.13 встановлено низький рівень (спочатку відключений через прошивку), живлення виведення 3.3 У, VCC буде вимкнено. Це корисно для зменшення кількості компонентів, які споживають живлення у режимі очікування (наприклад, RGB, світлодіоди).

Пайка контролера:

Уникайте використання паяльників з нерегульованою температурою, інакше ризикуєте пошкодити контролер або скоротити термін його служби.

Рекомендована температура паяльника при пайці становить 240 градусів за Цельсієм.

Контролери є чутливими до тепла та тендітними компонентами, звертайтеся з ними обережно.

Увага! У разі паяння контролера уникайте використання паяльника з високою температурою, оскільки ви можете пошкодити основний чіп nRF52840. Чим вища температура, тим більша ймовірність пошкодити плату.

Рекомендовані батареї та розетки:

SuperMini NRF52840 підтримує зарядку та розрядку літієвої батареї 3,7 В. Швидкість зарядки становить 100 мА під час заряджання, тому для повної зарядки батареї 100 мАч потрібно близько 1 години, а батареї 1000 мАч – близько 10 годин.

Для бездротової роботи контролера вам знадобиться літієва батарея, що перезаряджається 3.7 В ємністю не менше 100 мАч. Загальною рекомендованою батареєю для більшості пристроїв з низьким енергоспоживанням (без світлодіодів або додаткових поглиначів енергії) є батарея 301230. Ця батарея має товщину 3 мм і добре поміщається під контролер з гніздом.

Зовнішня батарея:

Для підключення зовнішньої батареї потрібно лише припаяти позитивний провід (зазвичай червоного кольору) батареї до контакту B+ на контролері, а негативний провід (який є заземленням і зазвичай чорного кольору) до контакту B- на контролері SuperMini. ⚠️При паянні проводів будьте обережні, щоб не закоротити позитивний і негативний полюси, інакше ви можете спалити батарею та обладнання. Тричі, а потім чотири рази перевірте це, інакше існує ризик вибуху💥

Якщо ви хочете підключити до контролера Li-Po акумулятор ємністю понад 500 мАг, є сенс закоротити (з'єднати між собою, створивши перемичку з паяння) перемичку BOOST. Таким чином, струм зарядки збільшиться зі 100 мА до 300 мА.

Увага! Робіть це тільки в тому випадку, якщо ємність вашого Li-Po акумулятора більше 500 мАг, інакше є ризик вибуху акумулятора.

Блок живлення Supermini nRF52840 Заряджання акумулятора 500 мАг

Як увійти в завантажувач і прошити SuperMini:

Щоб увійти в завантажувач контролера, будь ласка, закоротіть RST на GND двічі протягом 0.5 секунд або просто натисніть кнопку скидання двічі протягом 0.5 секунд. У вашій операційній системі має з'явитися пристрій зберігання USB під назвою Nice! Nano. Після компіляції за допомогою цього посібника вашої прошивки ZMK просто перетягніть відповідні файли .uf2 до папки пристрою зберігання. Після перетягування/вставки файлів .uf2 папка закриється сама собою і відобразиться як USB-пристрій, для якого ви скомпілювали прошивку.
