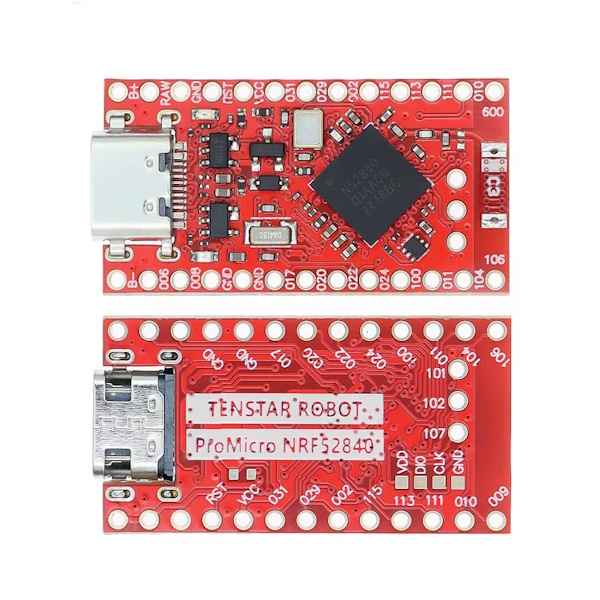

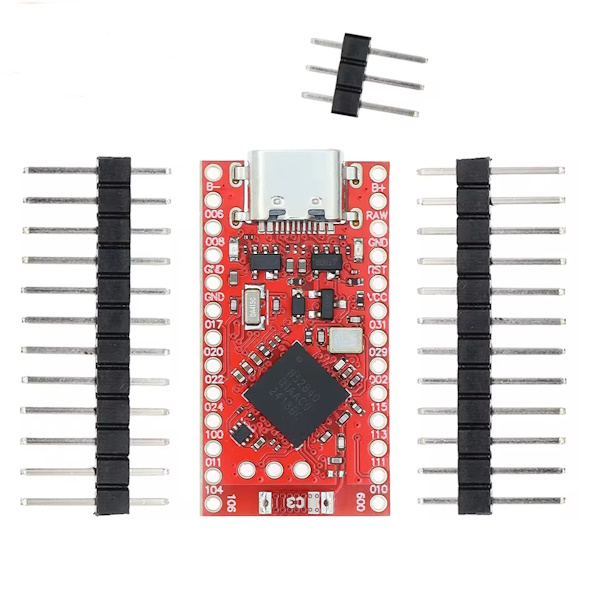

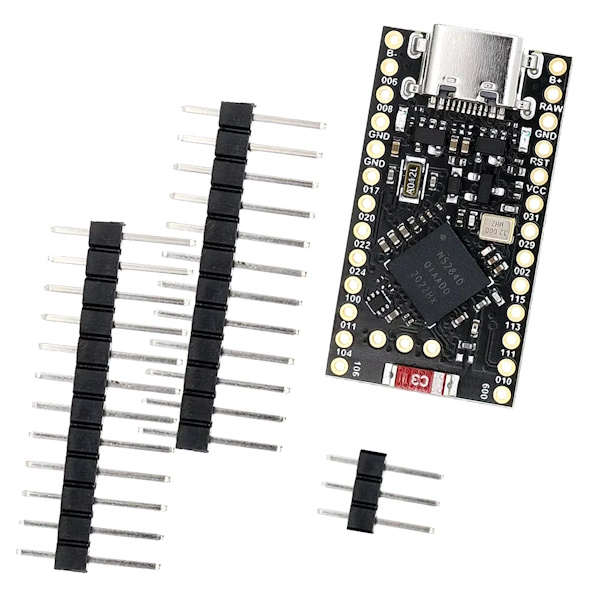

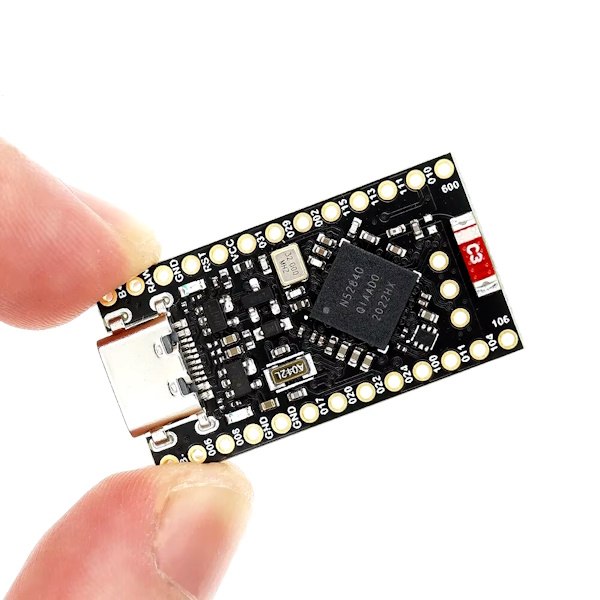

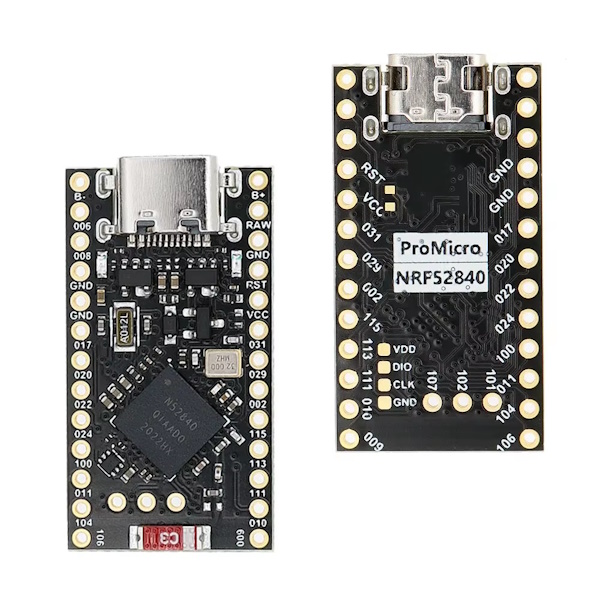

Плата разработчика ProMicro NRF52840 Type-C

ProMicro NRF52840 – это альтернативная плата разработки Nice!Nano V2.0. Все контакты совместимы с Nice!Nano V2, за исключением P1.01/02/07 GPIO, выведенных на собственные контакты (см. схему, она несовместима с теми же тремя контактами на nice!nano). Ее контакты такие же, как у Pro Micro, что означает, что ее можно использовать практически с любой совместимой с Pro Micro клавиатурой. SuperMini работает как по проводу, так и по беспроводной сети через Bluetooth 5.0. Плата разработки NRF5280 имеет интерфейс для литиевой батареи 3.7 В и программный переключатель, который может отключать питание светодиода. В выключенном состоянии потребление энергии в режиме ожидания составляет около 1000 мкА (1 мА) (собственно Nice!Nano использует около ~20 мкА).

nRF52840 – высокопроизводительный маломощный беспроводной чип SoC, выпущенный компанией Norwegian Nordic Semiconductor. Он поддерживает несколько беспроводных протоколов, включая Bluetooth 5, Thread, Zigbee, ANT и 2.4 ГГц. Чип nRF52840 использует процессор ARM Cortex-M4F с тактовой частотой 64 МГц, со встроенной флэш-памятью 1 МБ и 256 КБ ОЗУ (такой же объем флэш-памяти и ОЗУ, как у nice!nano). Он также имеет множество периферийных устройств, включая АЦП, ШИМ, SPI, I2C, UART, USB и GPIO и т. д. Кроме того, nRF52840 также поддерживает множество функций безопасности, таких как шифрование AES, хеширование SHA-256 и генератор случайных чисел (TRNG).

При производстве в SuperMini nRF52840 загружена встроенная программа по умолчанию Blink-All-IO (все порты ввода-вывода автоматически переключаются через 1 с). Для входа в загрузчик контроллера закоротите RST на GND дважды в течение 0.5 с или просто нажмите кнопку RST дважды течение 0.5 с.

Параметры ProMicro nRF52840:

• Микроконтроллер: nRF52840
• Беспроводный интерфейс: Bluetooth 5.0
• Процессор: ARM Cortex-M4F
• Частота: 64 МГц
• Флэш-память: 1 МБ
• ОЗУ: 256 КБ
• Ток покоя: (потребление энергии в спящем режиме) не более 1 мА
• Микросхема контроллера зарядки аккумулятора: поддерживает зарядку и разрядку литиевых аккумуляторов
• Зарядное устройство: Двухтоковая зарядка Li-Po с помощью перемычки, которую нужно припаять с макс. током 300 мА (nice!nano поддерживает до 500 мА)
• Программно-управляемый МОП-транзистор на выводе VCC для снижения потребления тока в режиме ожидания светодиодами и другими периферийными устройствами
• Предварительно прошит загрузчик nice!nano
• Регулятор тока с малым падением напряжения (LDO): MICRONE (Nanjing Micro One Elec) ME6217C33M5G с макс. выходным током 800 мА. Низкое потребление тока во время работы: 100 мкА и в выключенном состоянии 1uA (данные электронной таблицы)

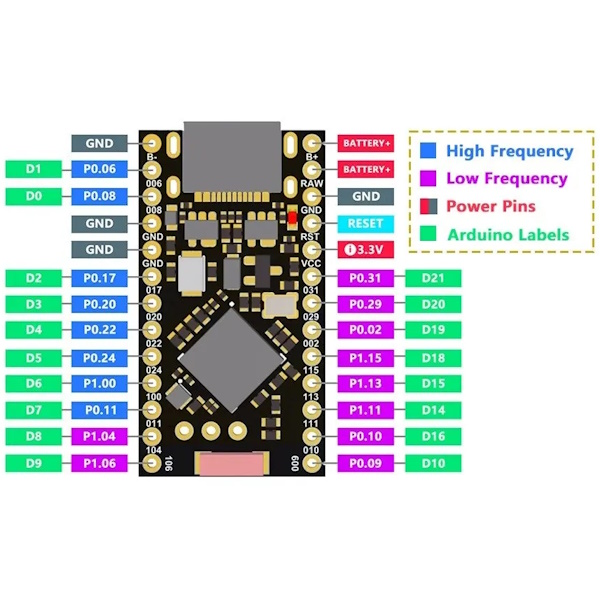

Схема распиновки SuperMini NRF52840:

Габаритные размеры:

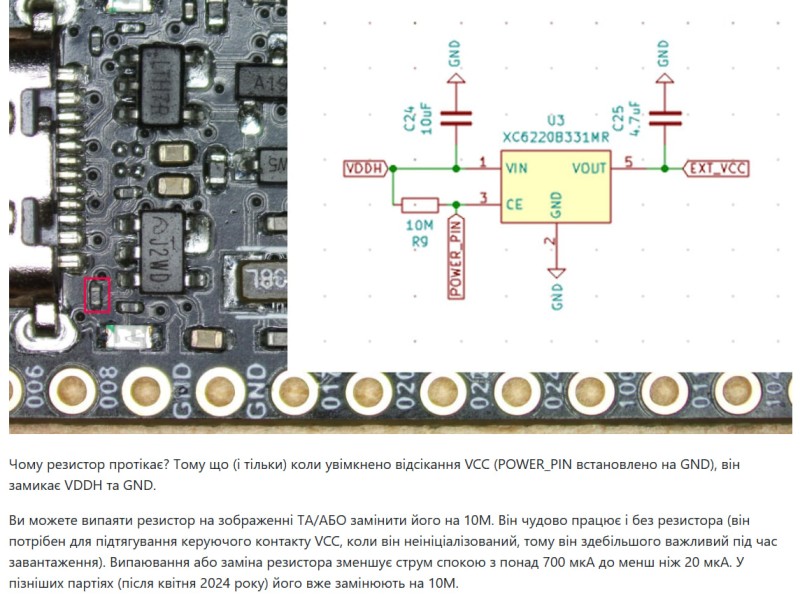

Внешнее управление VCC:

Когда на P0.13 установлен на низкий уровень (первоначально отключен через прошивку), питание на вывод 3.3 В, VCC будет отключено. Это полезно для уменьшения количества компонентов, которые потребляют питание в режиме ожидания (например, RGB, светодиоды).

Пайка контроллера :

Избегайте использования паяльников с нерегулируемой температурой, в противном случае вы рискуете повредить контроллер или сократить срок его службы.

Рекомендуемая температура паяльника при пайке составляет 240 градусов по Цельсию.

Контроллеры являются чувствительными к теплу и хрупкими компонентами , обращайтесь с ними осторожно.

Внимание! При пайке контроллера избегайте использования паяльника с высокой температурой, так как вы можете повредить основной чип nRF52840. Чем выше температура, тем больше вероятность повредить плату.

Рекомендуемые батареи и розетки:

SuperMini NRF52840 поддерживает зарядку и разрядку литиевой батареи 3,7 В. Скорость зарядки составляет 100 мА во время зарядки, поэтому для полной зарядки батареи 100 мАч требуется около 1 часа, а батареи 1000 мАч - около 10 часов.

Для беспроводной работы контроллера вам понадобится перезаряжаемая литиевая батарея 3.7 В емкостью не менее 100 мАч . Общей рекомендуемой батареей для большинства устройств с низким энергопотреблением (без светодиодов или дополнительных поглотителей энергии) является батарея 301230. Эта батарея имеет толщину 3 мм и отлично помещается под контроллер с гнездом.

Внешняя батарея:

Для подключения внешней батареи вам нужно только припаять положительный провод (обычно красного цвета) батареи к контакту B+ на контроллере, а отрицательный провод (который является заземлением и обычно черного цвета) к контакту B- на контроллере SuperMini. ⚠️При пайке проводов будьте осторожны, чтобы не закоротить положительный и отрицательный полюса, в противном случае вы можете сжечь батарею и оборудование. Трижды, а затем четырежды проверьте это, в противном случае существует риск взрыва💥

Если вы хотите подключить к контроллеру Li-Po аккумулятор емкостью более 500 мАч, есть смысл закоротить (соединить между собой, создав перемычку из пайки) перемычку BOOST. Таким образом, ток зарядки увеличится со 100 мА до 300 мА .

Внимание! Делайте это только в том случае, если емкость вашего Li-Po аккумулятора больше 500 мАч, в противном случае есть риск взрыва аккумулятора.

Блок питания Supermini nRF52840 Зарядка аккумулятора 500 мАч

Как войти в загрузчик и прошить SuperMini:

Чтобы войти в загрузчик контроллера, пожалуйста, закоротите RST на GND дважды в течение 0.5 с или просто нажмите кнопку сброса дважды в течение 0.5 секунд. В вашей операционной системе должно появиться устройство хранения USB под названием Nice!Nano. После компиляции с помощью этого руководства вашей прошивки ZMK просто перетащите соответствующие файлы .uf2 в папку устройства хранения. После перетаскивания/вставки файлов .uf2 папка закроется сама собой и отобразится как USB устройство, для которого вы скомпилировали прошивку.
