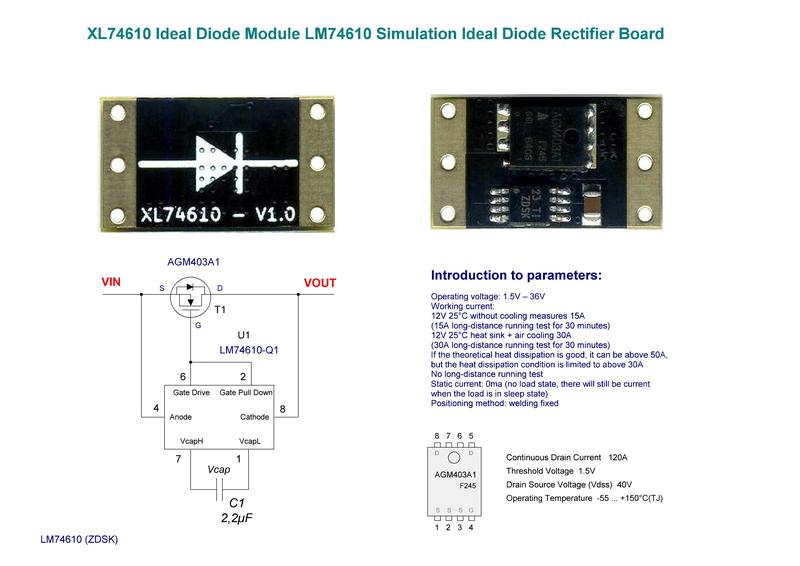

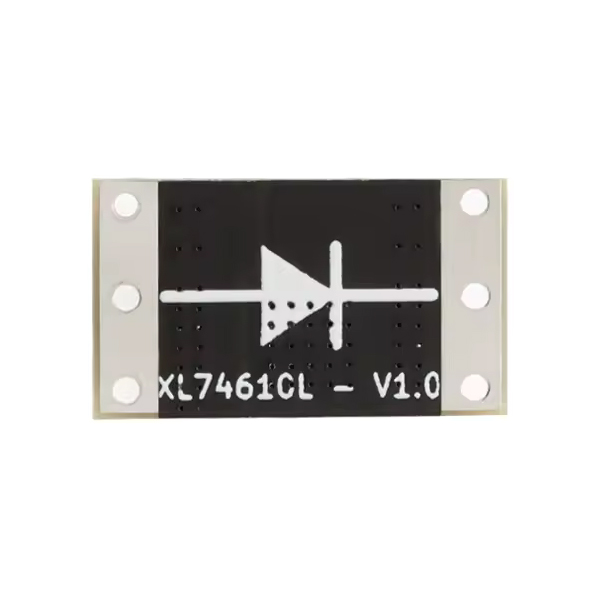

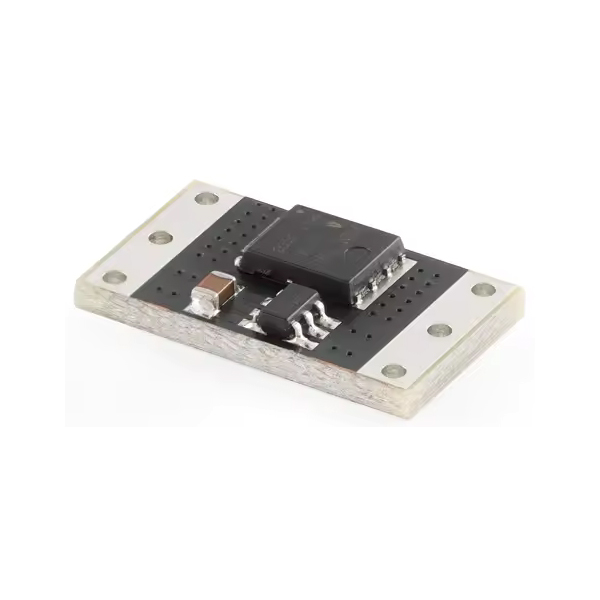

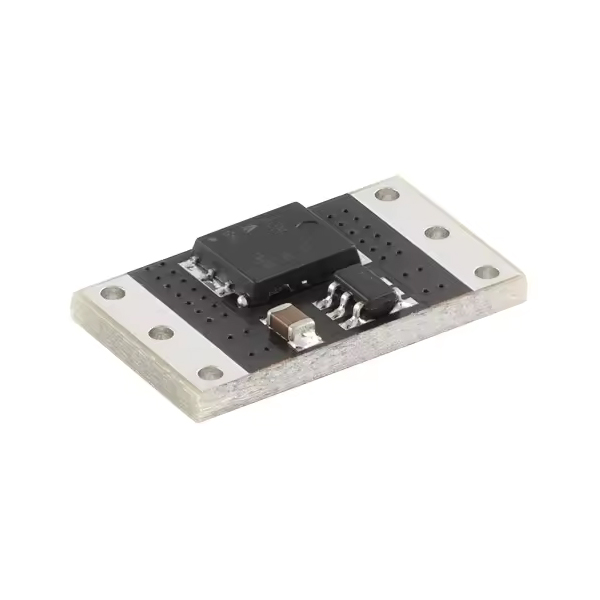

Модуль "ідеальний діод" 30A XL74610 1шт

Даний модуль "ідеальний діод" 30A XL74610 призначений для заміни класичних діодів у ланцюгах постійного та пульсуючих струмів. Модуль відрізняється більш ніким падінням напруги, ніж класичні діоди та діоди Шоттки.

Характеристики:

• Робоча напруга: від 1.5 до 36 В
• Робочий струм:
  • 12 В (25°C) - без заходів охолодження ≤15 А (15 А, випробування на тривалу дистанцію протягом 30 хвилин)
  • 12 В (25°C) - радіатор + повітряне охолодження ≤30 А (30 А, випробування на тривалу роботу протягом 30 хвилин)
  • Якщо розсіювання тепла добре, наскрізний струм може перевищувати 50 А, але умова розсіювання тепла обмежена значенням вище 30 А.
• Статичний струм: 0 мА (стан без навантаження, струм все одно буде, коли навантаження перебуває в режимі сну)

Оскільки конструкція модуля не потребує загального заземлення, неможливо додати діод на плату та вихідний конденсатор, щоб запобігти пошкодженням, викликаним перехідною перенапругою, тому користувач може самостійно передбачити варіанти захисту від високовольтних викидів.

При використанні можуть виникати миттєві високовольтні імпульси напругою, близькою до вхідної.

Вихідний конденсатор також захищає модуль від тимчасових імпульсів.

Падіння напруги на модулі становить близько 0.3 В, коли модуль не навантажений або струм навантаження надзвичайно малий. Коли струм навантаження більше 10 мА (тест напругою 12 В), падіння напруги значно зменшиться і залежатиме від струму, що проходить.

Цей модуль використовує двополюсне підключення. Його можна безпосередньо підключити до ланцюга як звичайний діод.

Модуль чутливий до коливань вихідної напруги. Коли модуль працює, є певний час з падінням напруги вище 0.3 В, яке, як правило, не перевищує 0.7 В, Даний стан становить близько 2% від усього робочого часу, тобто для 100 секунд падіння напруги буде більше 0.3 В протягом приблизно 2 секунд.

Габаритні розміри:
