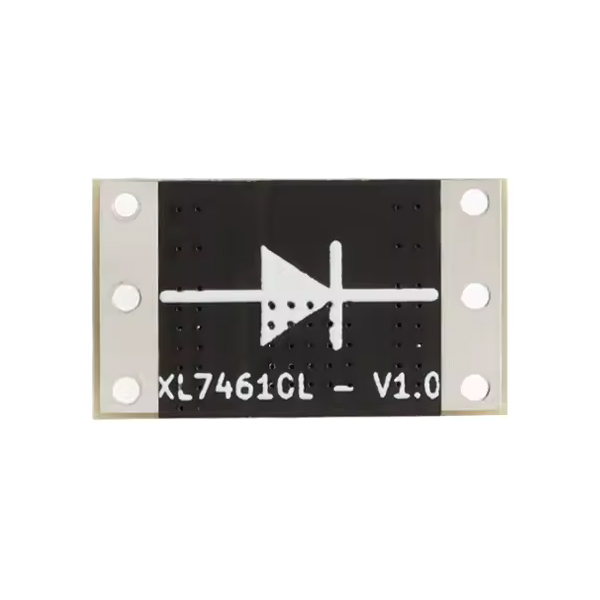

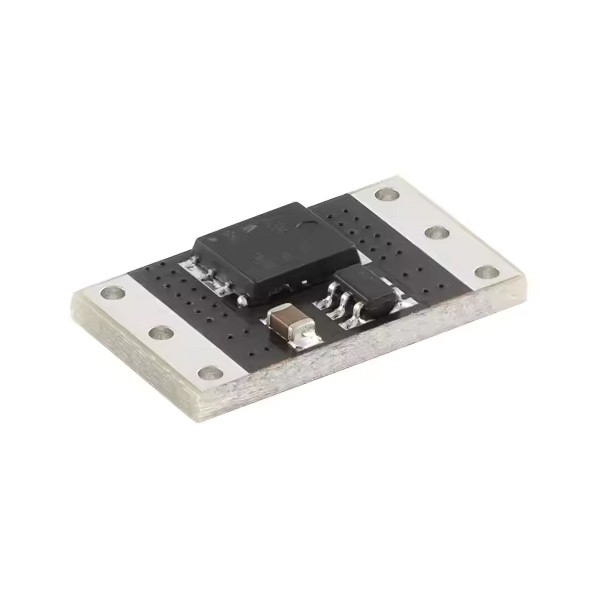

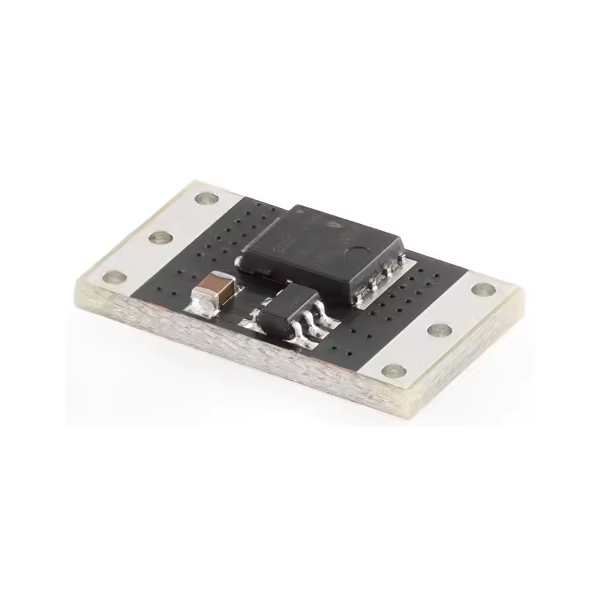

Модуль "идеальный диод" 30A XL74610 1шт

Данный модуль "идеальный диод" 30A XL74610 предназначен для замены классических диодов в цепях постоянного и пульсирующих токов. Модуль одличается более нихким падением напряжения, чем классические диоды и диоды Шоттки.

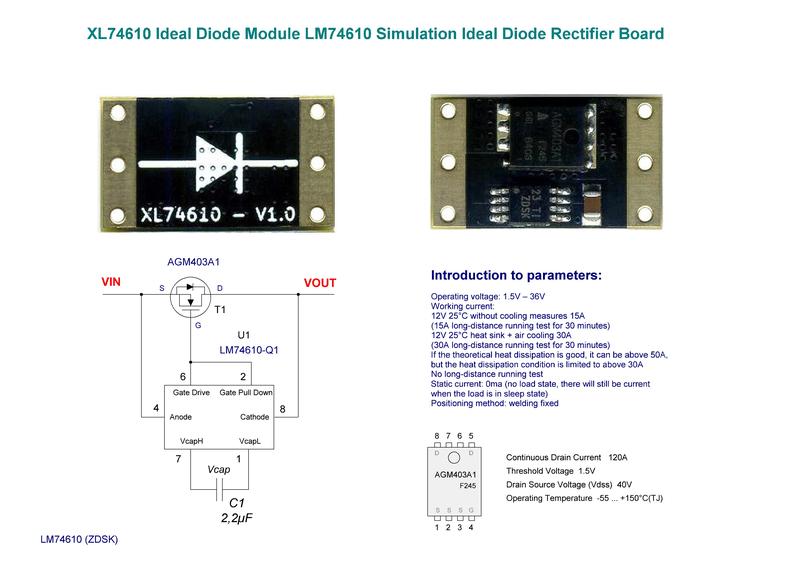

Характеристики:

• Рабочее напряжение: от 1.5 В до 36 В
• Рабочий ток:
  • 12 В (25°C - без мер охлаждения ≤15 А (15 А, испытание на длительную дистанцию ​​в течение 30 минут)
  • 12 В (25°C) - радиатор + воздушное охлаждение ≤30 А (30 А, испытание на длительную работу в течение 30 минут)
  • Если теоретическое рассеивание тепла хорошее, оно может превышать 50 А, но условие рассеивания тепла ограничено значением выше 30 А.
• Статический ток: 0 мА (состояние без нагрузки, ток все равно будет, когда нагрузка находится в спящем режиме)

Поскольку конструкция модуля не требует общего заземления, невозможно добавить диод на плату и выходной конденсатор, чтобы предотвратить повреждения, вызванные переходным перенапряжением, поэтому пользователь может самостоятельно предусмотреть варианты защиты от высоковольтных выбросов.

При использовании могут возникать мгновенные высоковольтные импульсы напряжением близким к входному.

Выходной конденсатор так же защищает модуль от сратковременных импульсов.

Падение напряжения на модуле составляет около 0.3 В, когда модуль не нагружен или ток нагрузки чрезвычайно мал. Когда ток нагрузки больше 10 мА (тест напряжением 12 В), падение напряжения значительно уменьшится и будет зависеть от проходящего тока.

Данный модуль использует двухполюсное подключение. Его можно напрямую подключить в цепь, как диод.

Модуль чувствителен к колебаниям выходного напряжения. Когда модуль работает, есть определенное время с падением напряжения выше 0.3 В, которое, как правило, не превышает 0.7 В, Данное состояние составляет около 2% от всего рабочего времени, то есть Для 100 секунд падение напряжения будет больше 0.3 В в течение примерно 2 секунд.

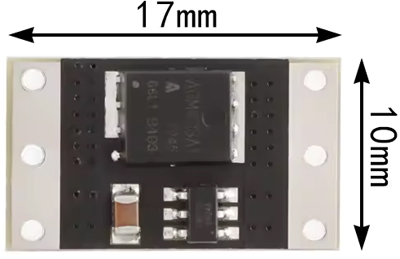

Габаритные размеры:
