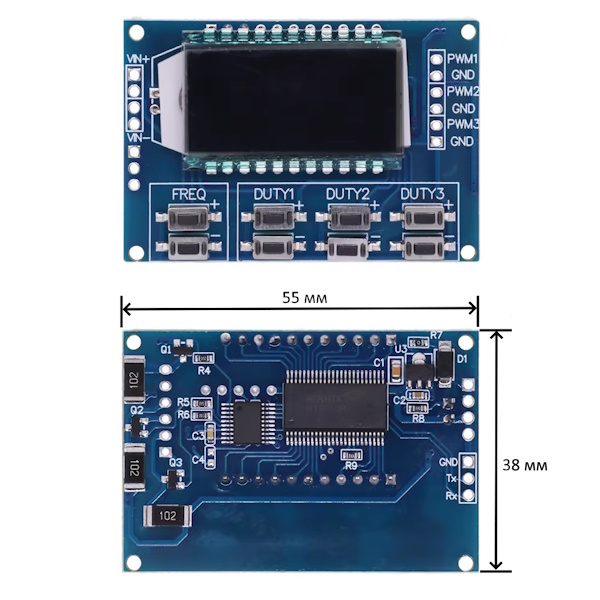

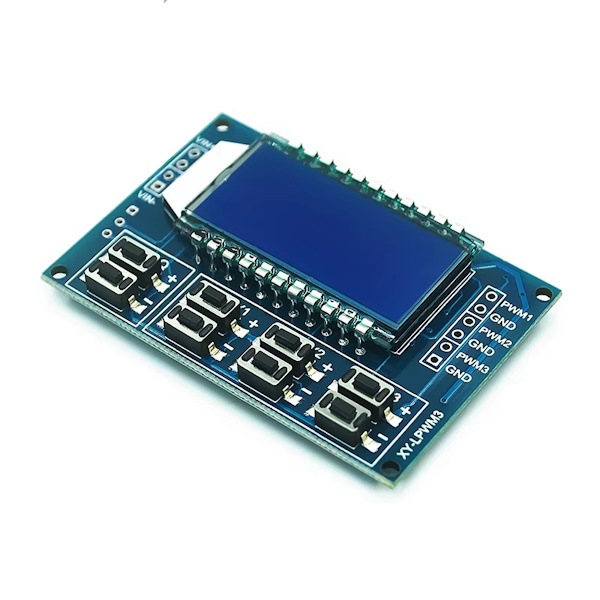

Програмований генератор PWM до 100кГц (3 канала)

Широкодіапазонний триканальний генератор прямокутних імпульсів із змінною шпаруватістю. Генератор працює в широкому діапазоні напруги живлення і видає на виході сигнал частотою до 150 кГц. Особливістю даного генератора є можливість підключення до контролера для установки параметрів вихідних сигналів. Амплітуда вихідних сигналів дорівнює вхідної напруги живлення.

Опис:

• Вихід ШІМ з широким діапазоном частот та незалежним регулюванням робочого циклу
• Частота ділиться на чотири діапазони з автоматичним перемиканням
  • XXX (без десяткової точки): мінімальна одиниця виміру 1 Гц, діапазон значень 1 Гц ~ 999 Гц
  • X.XX (десяткова точка знаходиться в сотих знаках) становить 0.01 кГц, діапазон значень 1.00 кГц ~ 9.99 кГц
  • XX.X (десяткова точка в десятках): мінімальна одиниця виміру 0.1 кГц: діапазон значень 10.0 кГц ~ 999 кГц
  • XXX (десяткова точка знаходиться в десятих і сотих знаках): мінімальна одиниця виміру 1 кГц: діапазон значень 1 кГц ~ 150 кГц

Відображення частоти на екрані:

• 100 вказує на вихід ШІМ із частотою 100 Гц імпульсу
• 101 вказує на вихід ШІМ із частотою 1.01 К імпульсу
• 54.1 вказує на вихід ШІМ із частотою 54.1 кГц
• 1.2.4 вказує на вихідний імпульс ШІМ 124 кГц
• Значення робочого циклу варіюються від 0 до 100%, де 100% виражається в А%.
• Усі параметри налаштування зберігаються при вимкненні живлення

Особливості:

• Частота та робочий цикл відображаються на РК-екрані. Кожен вихід ШІМ може бути встановлений на індивідуальну частоту та робочий цикл
• Широкий діапазон частот, висока точність
• Послідовний інтерфейс для зовнішнього програмування генератора. Рівень сигналів TTL

Характеристики:

• Робоча напруга живлення: від 3.3 до 30 В
• Діапазон частот: 1 Гц ~ 150 кГц
• Точність установки вихідної частоти: точність у кожному діапазоні становить близько 2%
• Навантажувальна здатність виходу: вихідний струм може становити близько 5 ~ 30 мА
• Вихідна амплітуда: амплітуда ШІМ дорівнює напрузі живлення
• Температура довкілля: -20 ~ +70 ℃.

Застосування:

• Використовується як генератор прямокутних сигналів, генерує прямокутні сигнали для експериментальної розробки
• Використовується для створення прямокутного сигналу, який керує драйвером двигуна.
• Генерація регульованого імпульсу для використання мікроконтролера
• Генерація регульованого імпульсу, керування відповідною схемою (швидкість регулювання яскравості ШІМ та інші додатки)
• Послідовне управління (зв'язок лише на рівні ТТЛ з однією мікросхемою)

Параметри зв'язку:

• 9600 біт/с Біти даних: 8
• Стоповий біт: 1
• Контрольна цифра: ні
• Управління потоком: ні

Протокол управління:

Установка частоти ШІМ:

• "F101": встановлення частоти 101 Гц (від 001 до 999)
• "F1.05": встановлення частоти 1,05 кГц (1.00 ~ 9.99)
• "F10.5": встановлення частоти 10,5 кГц (10.0 ~ 99.9)
• "F1.0.5": встановлення частоти 105 кГц (1.0.0 ~ 1.5.0)

Установка робочого циклу ШІМ:

• "DXXX": встановлення робочого цикл ШІМ на XXX: (001 ~ 100)
• Наприклад, D050, встановіть робочий цикл ШІМ на 50%

Читання встановлених параметрів:

• Надішліть рядок "read" для зчитування встановлених параметрів.
• Установка успішно завершена, повернення: DOWN;
• Налаштування не вдалося, повернення: FALL.

У комплект поставки входять:

• 1 шт. * Генератор сигналів ШІМ-імпульсний частотний
