Модуль резервного живлення/зарядки 12В/36Вт від батареї 3S (LiPo)

код: ASC285

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

151 грн

очікується

Повідомити

	27
	голосувати

Опис
Відгуки (25)
Задати питання

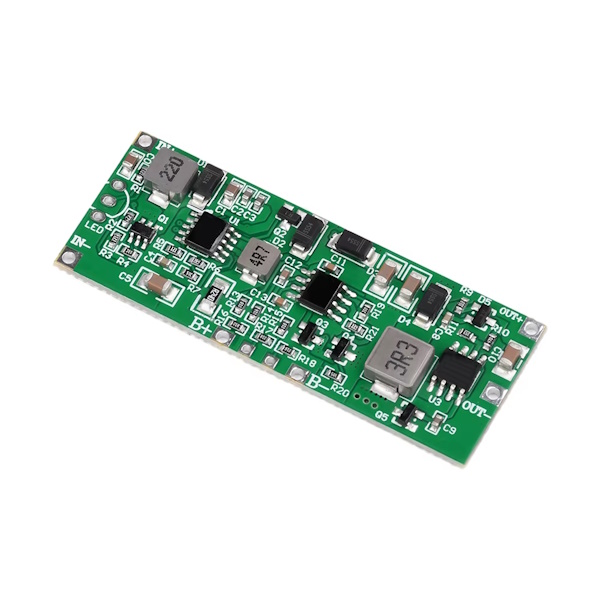

Даний модуль призначений для організації безперебійного живлення обладнання зі споживаною потужністю до 36 Вт і напругою живлення від 11 до 13 на основі LiPo акумуляторів 3S. Модулем забезпечуються функції контролю заряду, розряду акумулятора та швидке перемикання з режиму заряду в режим живлення від акумулятора.

Особливості модуля:

При відключенні основного джерела живлення модуль автоматично переключиться в режим живлення від батареї, щоб гарантувати, що обладнання продовжить роботу
Процес перемикання плавний та безперервний, що дозволяє уникнути перезапуску обладнання або втрати даних через перемикання живлення.
Плата керування джерелом безперебійного живлення DC UPS підходить для проектування маршрутизаторів, камер, комутаторів та іншого мережного обладнання або інфрачервоних сигналізацій та інших споживачів безперервного живлення. У процесі експлуатації батарея буде повністю заряджена з вихідною потужністю модуля до 36 Вт. Слід забезпечити вхідну потужність від джерела живлення достатню для живлення навантаження та заряджання акумуляторів

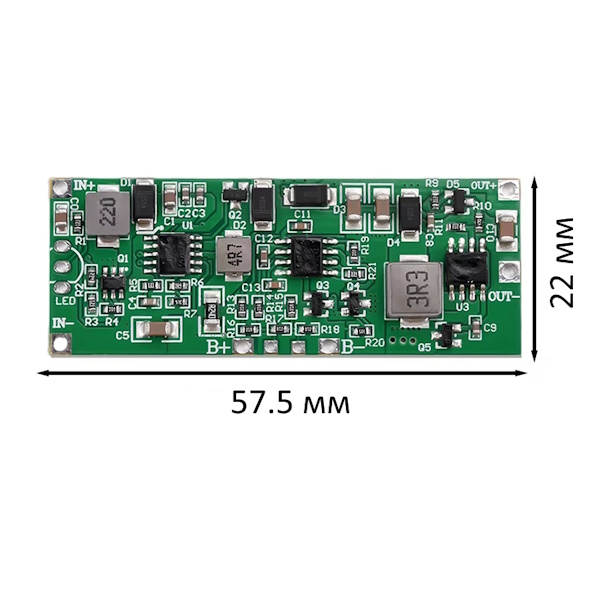

Компактні розміри модуля
Ця плата джерела безперебійного живлення високої потужності з її високою продуктивністю, високою ефективністю та множинними функціями захисту буде ідеальним вибором для всіх видів пристроїв, що потребують надійного джерела безперебійного живлення.
Для індикації режиму роботи необхідно підключити червоно-зелений світлодіод із загальним анодом.

Характеристики:

Вхідна напруга: 12 В постійного струму
Вихідна напруга: 12 В (від 11 В до 13 В)
Вихідна потужність: 36 Вт (МАКС.)
Струм заряджання акумулятора: 0.5 А (МАКС.)
Питома вхідна струм залежить від робочого струму навантаження плюс струм зарядки (0.5 А)
Функція захисту від заряджання та розрядження автономного акумулятора
Перемикання на резервне джерело живлення: Автоматичне

Увага:

Будь ласка, підключайте акумулятор тільки на останньому етапі монтажу – це дуже важливо!! Акумулятор 3S літієві або полімерні батареї або акумуляторні батареї 18650.

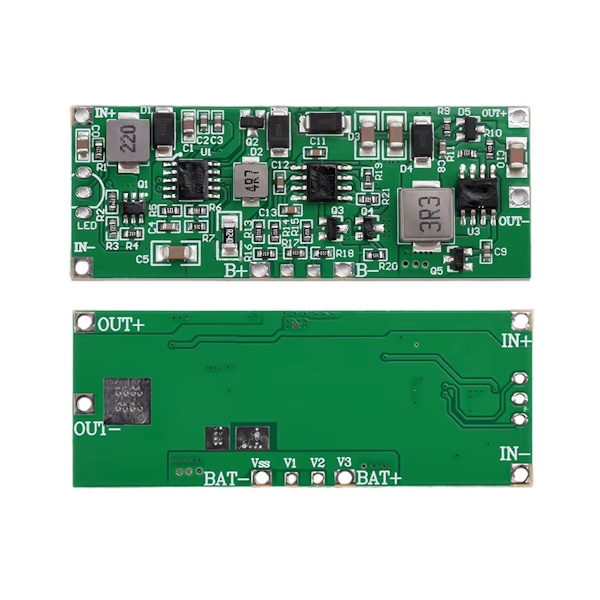

Акумуляторна батарея за замовчуванням підключена двома проводами (позитивному та негативному) Також батарея може бути підключена 4 проводами, для чого необхідно видалити на платі ризистор R16 R17 R18.
Підключення акумулятора виконуйте якісними проводами перерізом щонайменше 20AWG. Довжина дроту має перевищувати 10 см.
Плата керування нагріватиметься під час роботи, тому її слід встановлювати на певній відстані від акумулятора.
Для індикації режиму роботи при підключеному зовнішньому джерелі живлення можна підключити двоколірний (червоний та зелений) 3 мм світлодіод. Червоний світлодіод, що горить, - йде процес зарядки. Зелений, що світиться - зарядка закінчена.

У комплект поставки входить:

Модуль безперебійного живлення ДБЖ * 1

Відгуки покупців про Модуль резервного питания/зарядки 12В/36Вт от батареи 3S (LiPo)

Ігор (27.03.2026)

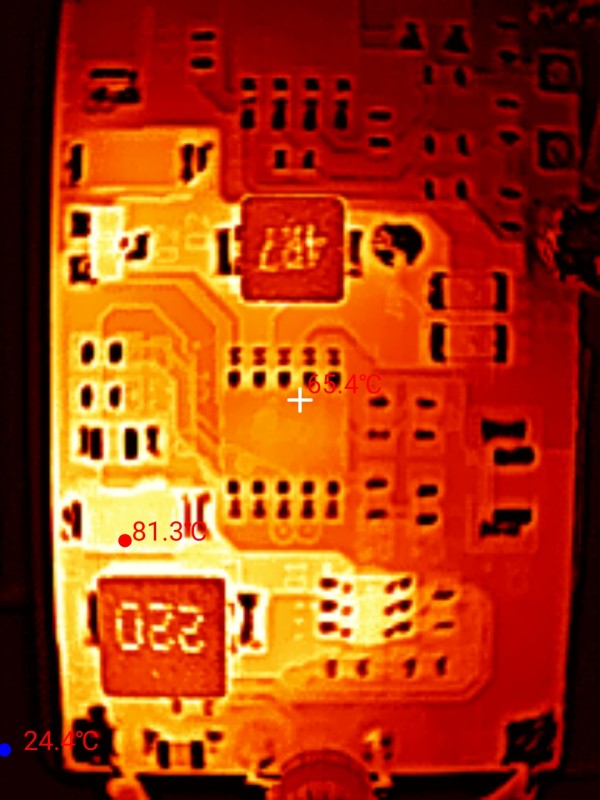

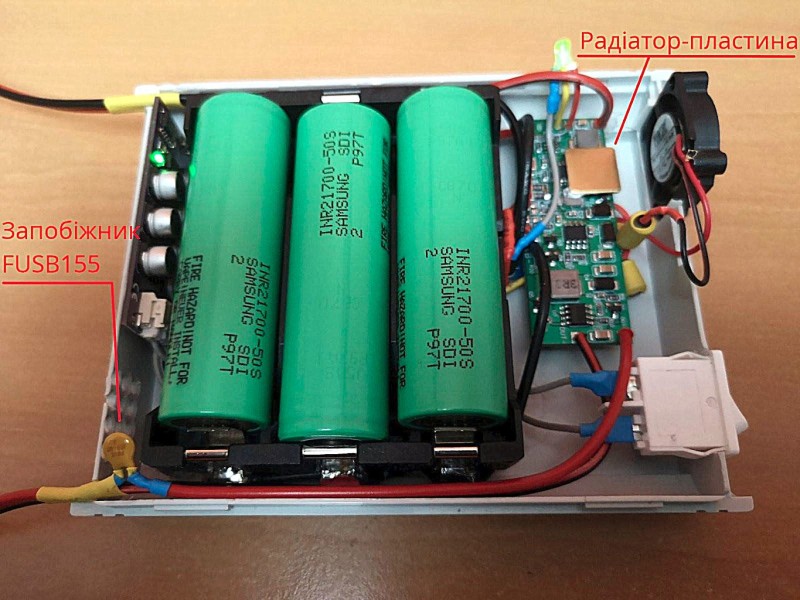

Хочу і я поділитися своїм 4-х місячним досвідом використання 3-х таких модулів. Всі 3 зібрані в 3S1P збірці акумуляторів Samsung 21700 5000mAh, спільно з модулями конденсаторного балансира з максимальним струмом балансування 1,2А (вважаю його оптимальним для таких струмів заряду/розряду та акумуляторів), з точністю балансування до 0,01V. Для In+/-, Out+/- та Bat+/- використав дріт 20AWG. Вимикач між акумуляторами та модулем не використовував, лише для вимкнення балансира. Два з цих модулів резервного живлення працюють на LED-лампи по 12V 10W (зі струмом заряду в фазі CC 1А - JP1 замкнутий, горизонтальне розташування площини модуля, радіатор на діод D1 та кулер), один на роутер ~2,5W (струм заряду CC - 0,5А, вертикальне розташування площини модуля, приклеєного до корпусу двостороннім скотчем - слідкуйте щоб не перекрити теплові майданчики під ключами Q3/4 та мікросхемою U3, відстань від тильного боку плати до корпусу в мене ~5мм). Від 10W лампи ребро плати без дод. охолодження неподалік U3 ледве тепле, невеликий корпус без вентиляції холодний. Від LED-лампи 15W пластиковий корпус швидко стає теплим (на довгу роботу не перевіряв). Мабуть, тут уже треба думати про дод. охолодження: мінімум радіатори та корпус з вентиляцією. Час автономної роботи 10W лампи трохи більший розрахункового - 6,5год. не тільки завдяки балансиру, але і тому, що вимикаються модулі при розряді збірки до 8,76V-8,82V або 2,93V +/-0,01V на банку (тут, і далі, зведений розкид параметрів трьох модулів), що вище допустимого перерозряду в 2,5V для li-ion елементів, але все ж таки переконайтеся, що вибрані вами акумулятори допускають розряд нижче 3,0V. Для мене невеличкий перерозряд все ж плюс: мені важливий час автономної роботи, а в умовах частих вимкнень будь-які акумулятори не будуть вічними. Заряджають ці модулі до 12,60V-12,64V або від 4,20V до 4,21V-4,22V на банку - це при вбудованому в модуль BMS (резистори R16, R17 і R17 випаяні, і, крім Bat- і Bat+, я використовую проміжні контакти V1 і V2 дротом 26AWG), який припиняє заряд якщо хоча б на одній із банок будуть вищевказані напруги. Переривати заряд усієї збірки по досягненню граничного рівня хоча б на одній банці - типова робота BMS. Тільки окремі пристрої недорогих BMS захищають від перезаряду при досягненні 4,25V-4,3V на банку рятуючи батареї тільки від загоряння, а в цьому модулі трохи раніше, рятуючи і від сильного перезаряду. Навіщо тоді BMS, якщо є балансир, який все вирівняє, і можна використовувати лише 2 дроти Bat+ та Bat- ? Так, балансир справляється, але якщо згодом одна із банок деградує так, що майже вийде з ладу, сильно зміниться її опір, то напруга при зарядці на ній зростатиме з величезною швидкістю, що навіть 1,2А балансир може не встигнути. І до «фінішу» вони прийдуть зі, скажімо, 4,4V на несправній і по 4,1V на двох інших банках. Сумарно 12,6V - здавалося б все добре, але балансир начебто вже тільки повинен почати працювати на повну силу зі струмом 1,2А (якраз при різниці напруг між банками 0,3V струм балансування досягає максимуму в 1,2А в цьому балансирі), але банка з 4,4V вже може спалахнути. Отже, є сенс використовувати BMS або цього модуля, або окремий пристрій, як "останній захист" якщо щось піде не так, при основній роботі модуля балансира. Але недорогий окремий BMS не кращий за вбудований. А зовсім невеликий перезаряд акумуляторів вбудованого BMS на деяких із моїх модулів резервного живлення мене влаштовує. Таким чином, ці модулі мають більше переваг, ніж недоліків. І для побудови міні-ДБЖ 12V порівняно невеликої енергоємності (30Wh - 80Wh) і для помірного навантаження і з нормальними, відомих виробників, акумуляторами, як пристрої "все-в-одному" здаються цілком прийнятними як за ціною, так і за функціоналом.
Також рекомендую продавця arduino.ua - усі питання і технічні, і щодо купівлі, вирішуються якісно та швидко.
