Модуль резервного питания/зарядки 12В/36Вт от батареи 3S (LiPo)

код: ASC285

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

151 грн

ожидается

Сообщить

	27
	голосовать

Описание
Отзывы (25)
Задать вопрос

Данный модуль предназначен для организации бесперебойного питания оборудования с потребляемой мощностью до 36 Вт и напряжением питания от 11 В до 13 В на основе LiPo аккумуляторов 3S. Модулем обеспечиваются функции контроля заряда, разряда аккумулятора и быстрое переключение с режима заряда в режим питания от аккумулятора.

Особенности модуля:

При отключении основного источника питания модуль автоматически переключится в режим питания от батареи, чтобы гарантировать, что оборудование продолжит работу
Процесс переключения плавный и непрерывный, что позволяет избежать перезапуска оборудования или потери данных из-за переключения питания.
Плата управления источником бесперебойного питания DC UPS подходит для проектирования маршрутизаторов, камер, коммутаторов и другого сетевого оборудования или инфракрасных сигнализаций и других потребителей непрерывного питания. В процессе єксплуатации батарея будет полностью заряжена с выходной мощностью модуля до 36 Вт. Следует обеспечить входную мощность от источника питания достаточную для питания нагрузки и зарядки аккумуляторов
Компактные размеры модуля
Эта плата источника бесперебойного питания высокой мощности с ее высокой производительностью, высокой эффективностью и множественніми функциями защиты будет идеальным выбором для всех видов устройств, требующих надежного источника бесперебойного питания.
Для индикации режима работы необходимо подключить красно-зеленый светодиод с общим анодом.

Характеристики:

Входное напряжение: 12 В постоянного тока
Выходное напряжение: 12 В (от 11 В до 13 В)
Выходная мощность: 36 Вт (МАКС.)
Ток зарядки аккумулятора: 0.5 А (МАКС.)
Удельный входной ток зависит от рабочего тока нагрузки плюс ток зарядки (0.5 А)
Функция защиты от зарядки и разрядки автономного аккумулятора
Переключение на резервній источник питаания: Автоматическое

Внимание:

Пожалуйста, подключайте аккумулятор только на последнем этапе монтажа - это очень важно!!!! Аккумулятор 3S литиевые батареи или полимерные батареи или аккумуляторные батареи 18650.
Аккумуляторная батарея по умолчанию подключена двумя проводам (положительному и отрицательному) Также батарея может быть подключена 4 проводами, для чего необходимо удалить на плате ризисторы R16 R17 R18.
Подключение аккумулятора выполняйте качественными проводами сечением минимум 20AWG. Длина провода не должна превышать 10 см.
Плата управления будет нагреваться во время работы, поэтому ее следует устанавливать на некотором расстоянии от аккумулятора.
Для индикации режима работы при подключенном внешнем источнике питания можно подключить двухцветный (красный и зелёный) 3 мм светодиод. Горящий красный светодиод - идёт процесс зарядки. Светящийся зелёный - зарядка окончена.

В комплект поставки входит:

модуль бесперебойного питания ИБП * 1

Отзывы покупателей про Модуль резервного питания/зарядки 12В/36Вт от батареи 3S (LiPo)

Ігор (27.03.2026)

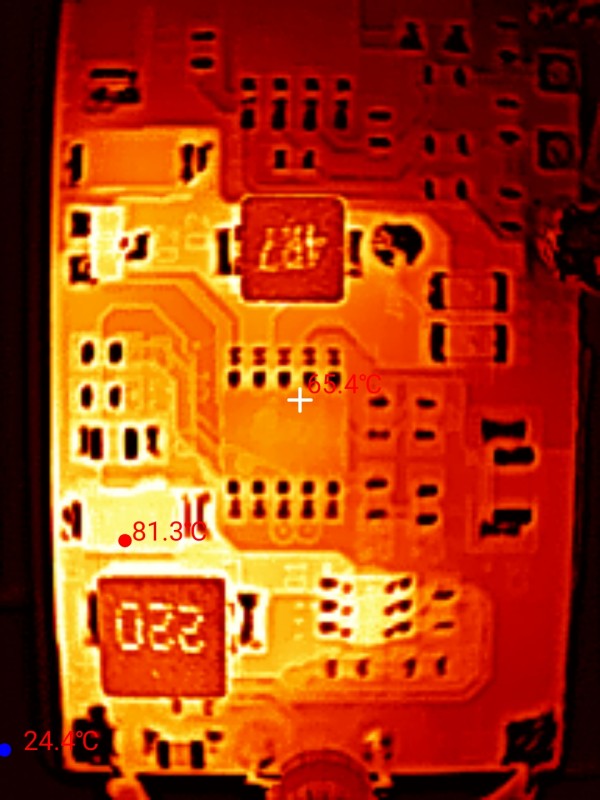

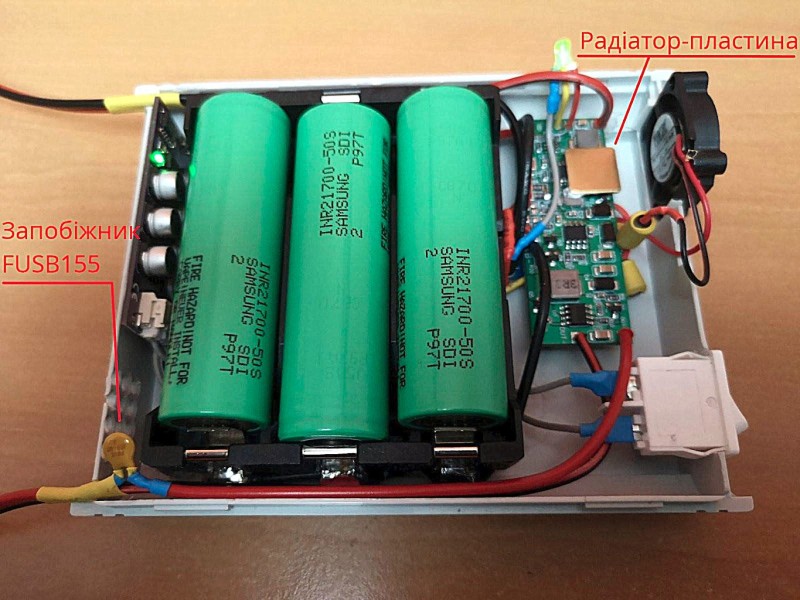

Хочу і я поділитися своїм 4-х місячним досвідом використання 3-х таких модулів. Всі 3 зібрані в 3S1P збірці акумуляторів Samsung 21700 5000mAh, спільно з модулями конденсаторного балансира з максимальним струмом балансування 1,2А (вважаю його оптимальним для таких струмів заряду/розряду та акумуляторів), з точністю балансування до 0,01V. Для In+/-, Out+/- та Bat+/- використав дріт 20AWG. Вимикач між акумуляторами та модулем не використовував, лише для вимкнення балансира. Два з цих модулів резервного живлення працюють на LED-лампи по 12V 10W (зі струмом заряду в фазі CC 1А - JP1 замкнутий, горизонтальне розташування площини модуля, радіатор на діод D1 та кулер), один на роутер ~2,5W (струм заряду CC - 0,5А, вертикальне розташування площини модуля, приклеєного до корпусу двостороннім скотчем - слідкуйте щоб не перекрити теплові майданчики під ключами Q3/4 та мікросхемою U3, відстань від тильного боку плати до корпусу в мене ~5мм). Від 10W лампи ребро плати без дод. охолодження неподалік U3 ледве тепле, невеликий корпус без вентиляції холодний. Від LED-лампи 15W пластиковий корпус швидко стає теплим (на довгу роботу не перевіряв). Мабуть, тут уже треба думати про дод. охолодження: мінімум радіатори та корпус з вентиляцією. Час автономної роботи 10W лампи трохи більший розрахункового - 6,5год. не тільки завдяки балансиру, але і тому, що вимикаються модулі при розряді збірки до 8,76V-8,82V або 2,93V +/-0,01V на банку (тут, і далі, зведений розкид параметрів трьох модулів), що вище допустимого перерозряду в 2,5V для li-ion елементів, але все ж таки переконайтеся, що вибрані вами акумулятори допускають розряд нижче 3,0V. Для мене невеличкий перерозряд все ж плюс: мені важливий час автономної роботи, а в умовах частих вимкнень будь-які акумулятори не будуть вічними. Заряджають ці модулі до 12,60V-12,64V або від 4,20V до 4,21V-4,22V на банку - це при вбудованому в модуль BMS (резистори R16, R17 і R17 випаяні, і, крім Bat- і Bat+, я використовую проміжні контакти V1 і V2 дротом 26AWG), який припиняє заряд якщо хоча б на одній із банок будуть вищевказані напруги. Переривати заряд усієї збірки по досягненню граничного рівня хоча б на одній банці - типова робота BMS. Тільки окремі пристрої недорогих BMS захищають від перезаряду при досягненні 4,25V-4,3V на банку рятуючи батареї тільки від загоряння, а в цьому модулі трохи раніше, рятуючи і від сильного перезаряду. Навіщо тоді BMS, якщо є балансир, який все вирівняє, і можна використовувати лише 2 дроти Bat+ та Bat- ? Так, балансир справляється, але якщо згодом одна із банок деградує так, що майже вийде з ладу, сильно зміниться її опір, то напруга при зарядці на ній зростатиме з величезною швидкістю, що навіть 1,2А балансир може не встигнути. І до «фінішу» вони прийдуть зі, скажімо, 4,4V на несправній і по 4,1V на двох інших банках. Сумарно 12,6V - здавалося б все добре, але балансир начебто вже тільки повинен почати працювати на повну силу зі струмом 1,2А (якраз при різниці напруг між банками 0,3V струм балансування досягає максимуму в 1,2А в цьому балансирі), але банка з 4,4V вже може спалахнути. Отже, є сенс використовувати BMS або цього модуля, або окремий пристрій, як "останній захист" якщо щось піде не так, при основній роботі модуля балансира. Але недорогий окремий BMS не кращий за вбудований. А зовсім невеликий перезаряд акумуляторів вбудованого BMS на деяких із моїх модулів резервного живлення мене влаштовує. Таким чином, ці модулі мають більше переваг, ніж недоліків. І для побудови міні-ДБЖ 12V порівняно невеликої енергоємності (30Wh - 80Wh) і для помірного навантаження і з нормальними, відомих виробників, акумуляторами, як пристрої "все-в-одному" здаються цілком прийнятними як за ціною, так і за функціоналом.
Також рекомендую продавця arduino.ua - усі питання і технічні, і щодо купівлі, вирішуються якісно та швидко.
