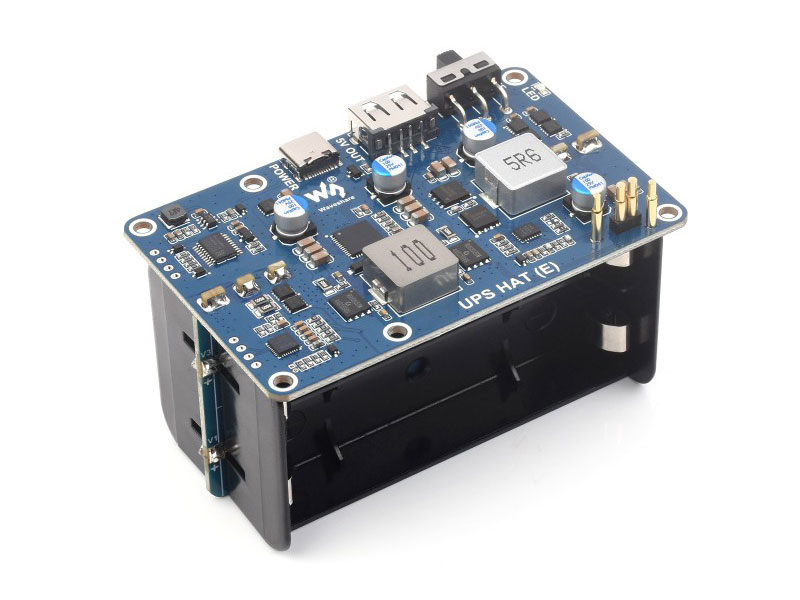

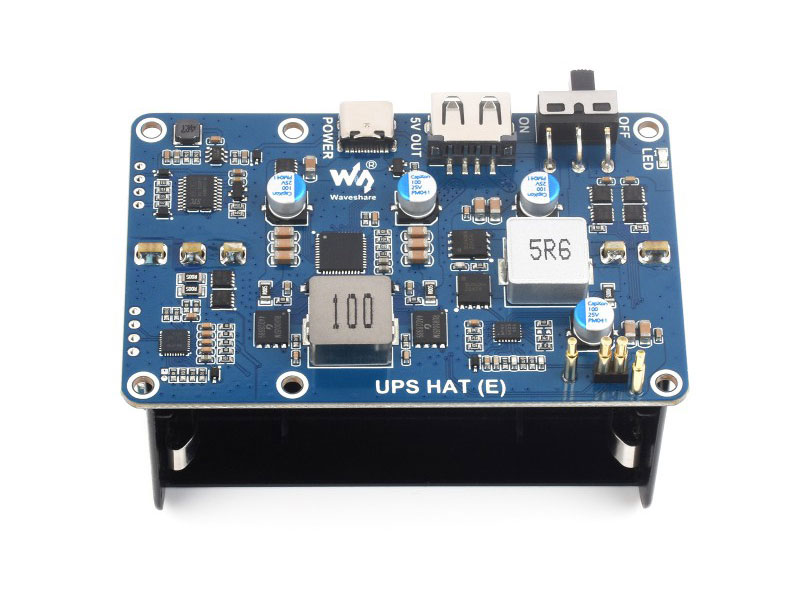

Шилд UPS HAT (E) для Raspberry Pi 3/4/5 використовує 4×21700 Li акумулятори, вихід 5В 6А

UPS HAT (E) – це плата розширення джерела безперебійного живлення (ДБЖ), спеціально розроблена для серії Raspberry Pi. Вбудована мікросхема індикатора заряду батареї, контролер швидкої зарядки та потужний понижувальний перетворювач для реалізації високої вхідної та вихідної потужності. Підтримує моніторинг стану HAT через інтерфейс I2C.

Код виробника: 27966, UPS HAT (E) (EN)

Особливості шилду:

• Має конструкцію роз''єму Pogo Pins, сумісну з Raspberry Pi 5 / 4B / 3B+
• Вбудований порт Type-C з двонаправленою швидкою зарядкою, підтримує кілька протоколів введення/виводу заряджання, таких як PD3.0, потужність зарядки до 40 Вт
• Вбудована мікросхема вказівника рівня заряду акумулятора для зчитування напруги, струму, потужності, залишкової ємності та інших параметрів акумулятора.
• Підтримує зв''язок по шині I2C для моніторингу робочого стану порту Type-C та акумуляторів у режимі реального часу.

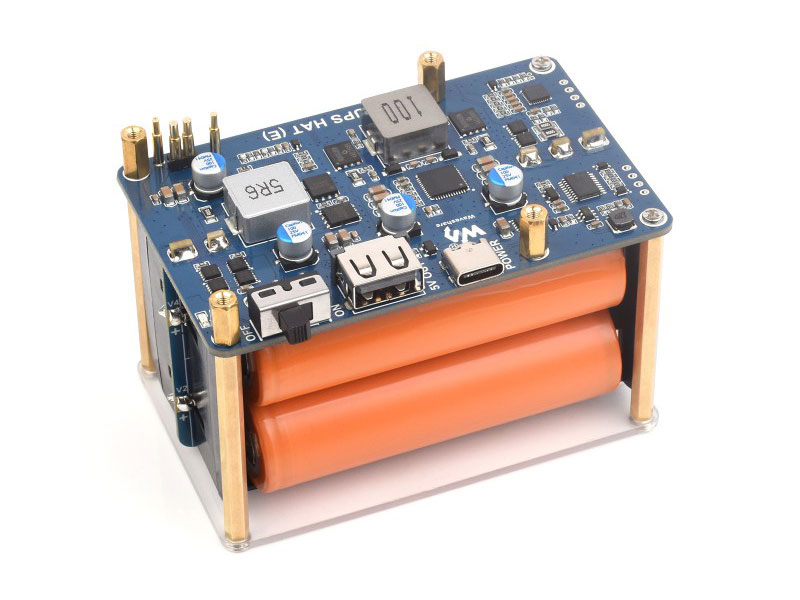

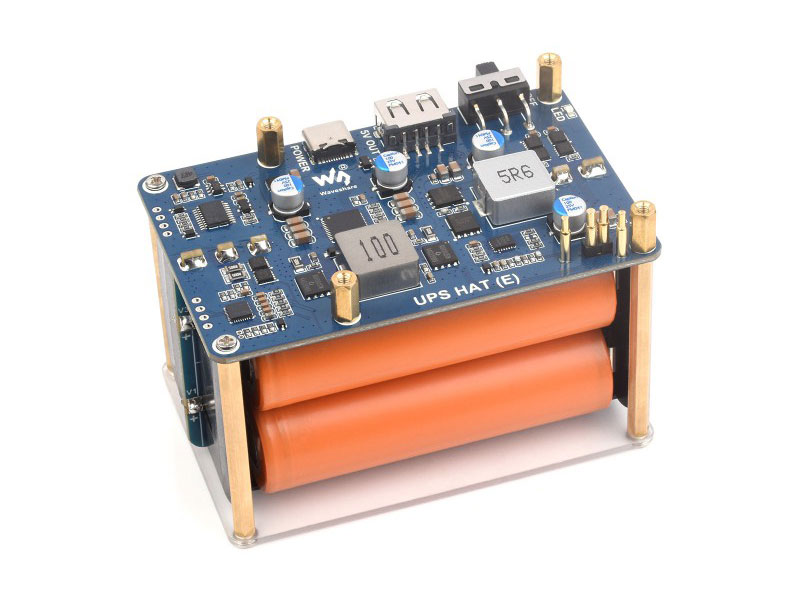

• Підтримує 4 акумулятори 21700 Li (НЕ входять до комплекту), велика ємність та тривалий термін служби акумулятора
• Вбудований високопотужний перетворювач для стабільної вихідної напруги 5 В 6 А
• Вбудоване керування мікроконтролером, підтримка виявлення підключення живлення та завантаження Raspberry Pi
• Підтримує відображення рівня заряду акумулятора в системі, легко перевіряє робочий стан HAT
• Постачається з онлайн-ресурсами для розробки та керівництвом

Безперебійне живлення:

Шилд здатний заряджати батареї та одночасно забезпечувати живлення від зовнішнього джерела. Автоматично перемикається на живлення від батарей, якщо зовнішнє джерело живлення недоступне, забезпечуючи безперебійну роботу системи.

ЗАПОБІЖНІ ЗАХОДИ

• Li-ion та Li-po батареї досить нестабільні. Вони можуть спричинити пожежу, травми або пошкодження майна, якщо їх неправильно заряджати або використовувати.
• Не переплутайте полярність під час заряджання або розряджання акумулятора. Не використовуйте зарядний пристрій/зарядну панель для заряджання акумулятора.
• Не використовуйте одночасно старі та нові акумулятори, уникайте використання акумуляторів різних марок.
• При покупці літієвої батареї завжди слід переконатися, що специфікація батареї сумісна з платою розширення. Вибирайте батареї від офіційного виробника та переконайтеся, що батареї будуть працювати стабільно та безпечно за допомогою старіння.
• Літієві батареї мають обмежений циклічний ресурс, вони також погіршуються з часом. Акумулятори слід замінити на нові, коли вони досягають свого максимального ресурсу або працюють більше двох років, залежно від того, що настане раніше.
• Акумулятори необхідно розміщувати обережно і правильно, тримати далеко від легкозаймистих і вибухонебезпечних предметів, далеко від дітей, уникати нещасних випадків, спричинених недбалим зберіганням.

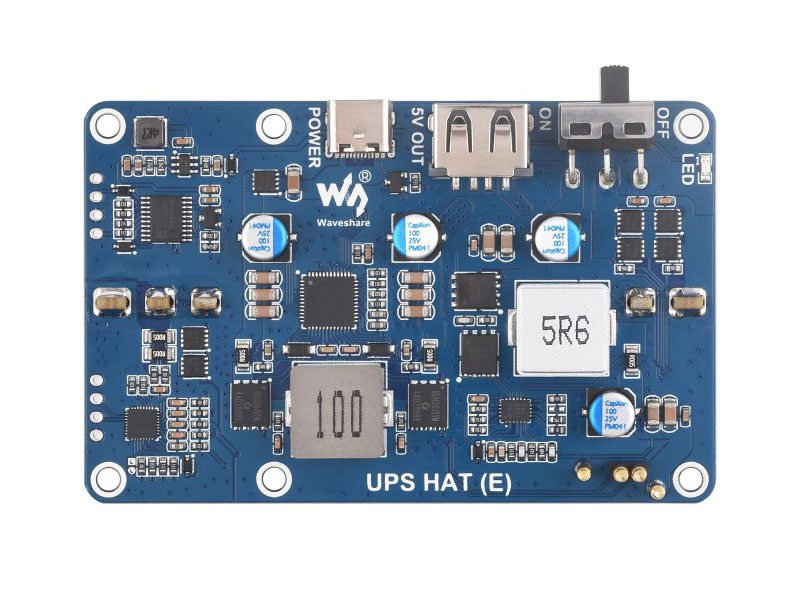

Інтегровані USB-інтерфейси:

Вхідний інтерфейс USB Type-C підтримує кілька протоколів введення/виводу. Підтримує вхідну напругу 5, 9, 12, 15, 20, потужність зарядки до 40 Вт. Вбудований інтерфейс USB Type-A для вихідної напруги 5 В для живлення інших пристроїв.

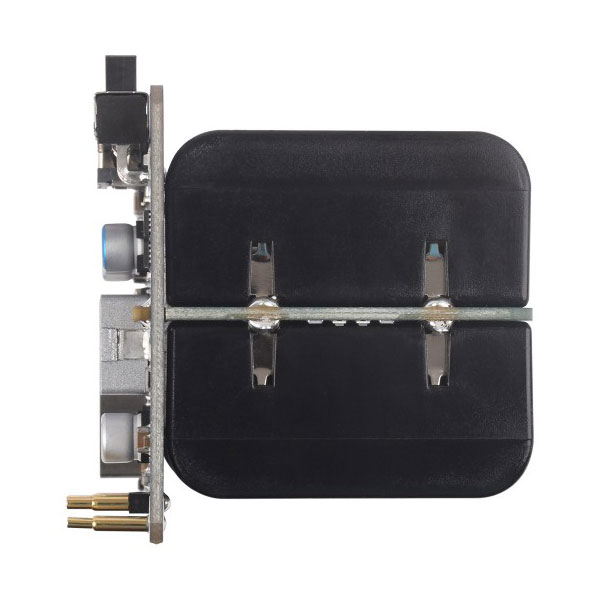

Роз'єм контактів pogo:

Живлення Raspberry Pi надходить через контакти Pogo, без використання ресурсів GPIO. Така конструкція сумісна з Raspberry Pi 5/4B/3B+ тощо.

Моніторинг у реальному часі:

Шилд забезпечує моніторинг напруги, струму, потужності та залишкової ємності порту Type-C та акумуляторів через I2C інтерфейс. Коли напруга падає надто низько, можна зберегти файли належним чином, а потім вимкнути систему за допомогою програмного забезпечення, щоб уникнути втрати даних.

Підтримує відображення рівня заряду батареї та виявлення підключення до джерела живлення:

Легко перевірити стан батареї в режимі реального часу та автоматично вимкнути комп'ютер, коли рівень батареї низький. Підтримує виявлення підключення живлення та автоматичне перезавантаження Raspberry Pi.

Габаритні розміри шилду:

Комплектація:

1. UPS HAT(E) x1
2. Акрилова панель захисна x1
3. Упаковка гвинтів x1
