Адаптер PCIe на M.2 4G/5G та USB 3.2 для Raspberry Pi 5 сумісний із SIMCom/Quectel 4G/5G модулями

Адаптер PCIe на M.2 4G/5G і USB 3.2 для Raspberry Pi 5 призначений для оснащення Raspberry Pi модулями бездротового високошвидкісного зв'язку і розширення кількості портів USB 3.2. Даний адаптер сумісний з модулями SIMCom/Quectel 4G/5G, що поставляється з антеною 5G-4IN1-PCB. Адаптер сумісний лише з Raspberry Pi 5.

Код виробника: 27698, PCIe TO 4G/5G M.2 USB3.2 HAT+

Особливості:

• Розроблений для Raspberry Pi 5 у стандартному дизайні HAT+ із вбудованим I2C EEPROM та підтримує розширення Raspberry Pi 40PIN GPIO.
• Розширює 3 високошвидкісні порти USB 3.2 Gen1 для підключення більшої кількості периферійних пристроїв
• Вбудований слот M.2(NGFF) Key B, підтримує модулі 4G/5G серії SIM7600XX-M.2, SIM82XX та RM5XX та сумісний з пакетами 3042/3052
• Вбудований порт Type-C для підключення до ПК для роботи в мережах 4G/5G, налагодження та оновлення прошивки або для підключення зовнішнього джерела живлення
• Вбудований чіп моніторингу живлення для вимірювання напруги, струму та потужності в реальному часі
• Вбудований слот для SIM-картки NANO-SIM
• Вбудована кнопка скидання, індикатори живлення та мережі для легкого налагодження та моніторингу робочого стану
• Поставляється з індивідуальною антеною 5G-4IN1-PCB для акуратного прокладання проводів, підтримує верхню або нижню установку
• Зарезервовані вентиляційні отвори та монтажні отвори для вентилятора охолодження для збільшення повітряного потоку та кращого розсіювання тепла

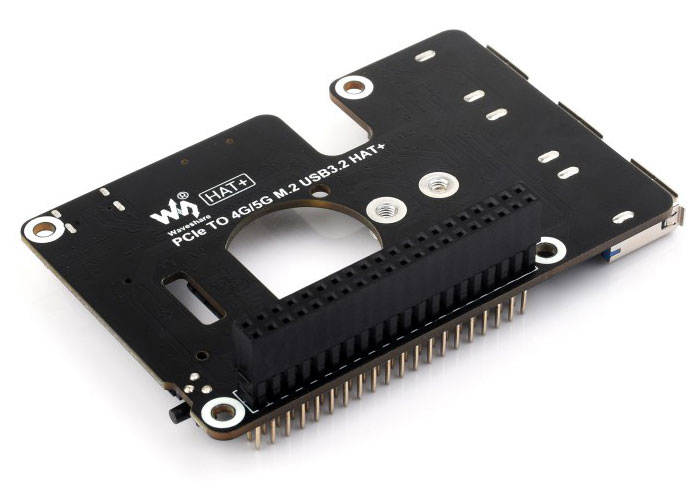

Розроблено спеціально для Raspberry Pi 5 у стандарті HAT+. Вбудований інтерфейс PCIe для прямого підключення до Raspberry Pi 5 через 16-контактний кабель:

Шилд сумісний з більшістю модулів зв'язку SIMCom/Quectel 4G/5G з інтерфейсом M.2 Key B. Вбудований слот M.2(NGFF) Key B, протестований на підтримку модулів серії SIM7600XX-M.2, SIM82XX та RM5XX, сумісний із пакетами 3042 /3052.

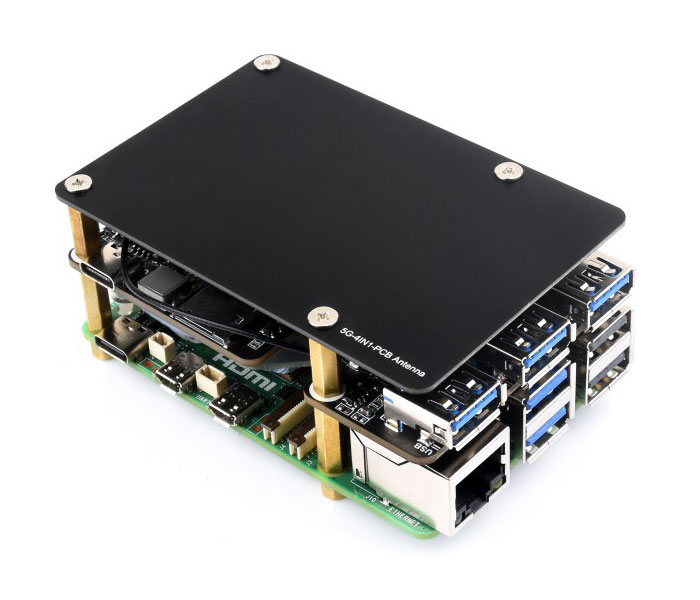

Шилд поставляється в комплекті з антеною 5G-4IN1-PCB. Конструкція шилду та антени підтримує верхній та нижній монтаж, проста в установці, та забезпечує стійкий зв'язок.

На шилді розміщена вбудована мікросхема моніторингу живлення та EEPROM для моніторингу напруги, струму та потужності модуля в режимі реального часу. Через I2C підтримується збереження ідентифікатора HAT+ та інформації про продукт, сумісне зі стандартом HAT+.

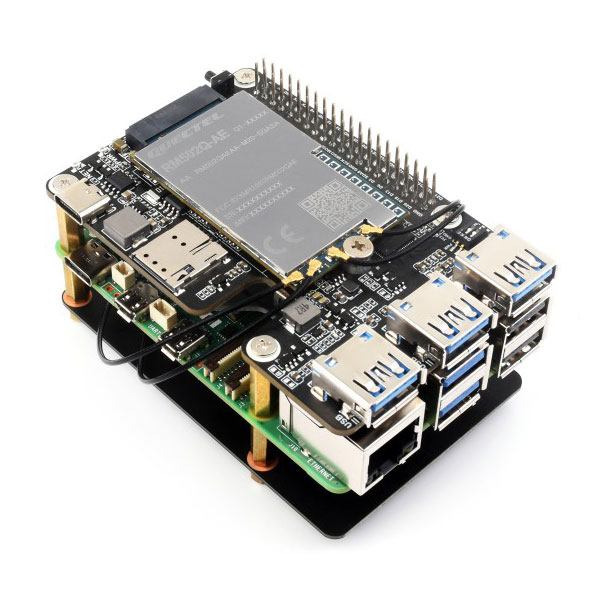

Монтаж шилда:

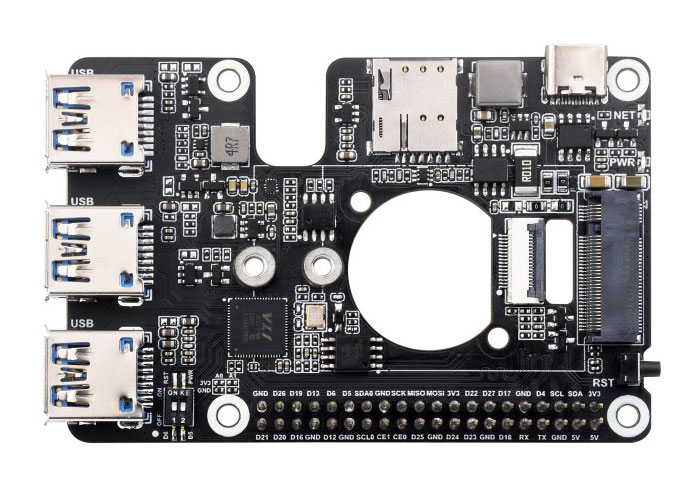

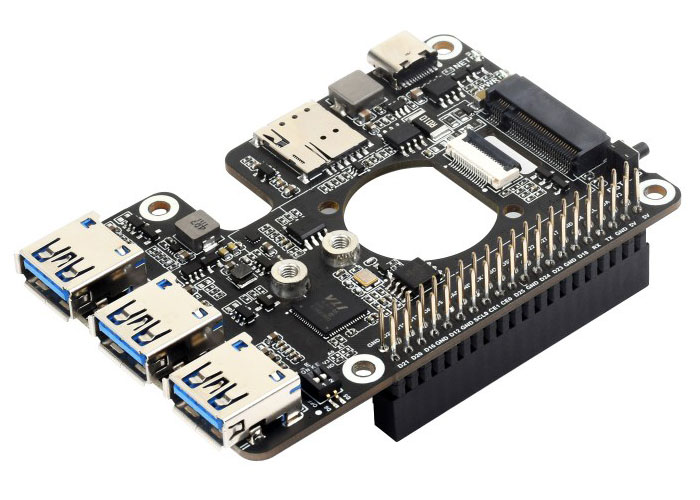

Розташування та призначення компонентів плати:

1. Чіп VL805 - PCIe - USB 3.2 Gen1 HUB
2. EEPROM - для збереження HAT ID та інформації про продукт
3. INA219 - Мікросхема контролю потужності
4. Інтерфейс PCIe 16PIN - для підключення до інтерфейсу PCIe Raspberry Pi 5
5. M.2(NGFF) Слот Key B - Сумісний з пакетами 3042/3052 Модулі M.2 4G/5G
6. Роз'єм GPIO Raspberry Pi - для підключення Raspberry Pi 5
7. Розширені порти USB 3.2 Gen1 - USB1~USB3
8. Слот - для встановлення Nano-SIM-картки
9. Інтерфейс Type-C - для підключення Raspberry Pi або ПК до мереж 4G/5G через USB-кабель, оновлення прошивки або підключення зовнішнього джерела живлення
10. DIP-перемикач - для перемикання на використання контактів GPIO для керування включенням/вимкненням живлення та скиданням модуля
11. Кнопка скидання - Натисніть, щоб скинути налаштування модуля.
12. Індикатор PWR - Індикатор живлення
13. Індикатор NET - Модуль Індикатор стану мережі

Комплектація:

1. PCIe у 4G/5G M.2 USB3.2 HAT+ x1
2. Антена 5G-4IN1-PCB x1
3. 16P-кабель-40 мм кабель x1
4. Кабель IPEX1 - IPEX4 ~13 см 4 шт.
5. Упаковка гвинтів x1

Посилання:

• Wiki
