Raspberry Pi Compute Module 4 Dual Gigabit Ethernet Mini-Computer (з корпусом) від Waveshare

Базова плата/міні-комп'ютер Dual Gigabit Ethernet розроблена для обчислювального модуля Raspberry Pi CM4 в сталевому корпусі з кулером. Призначена для оцінки продуктивності та побудови продуктивних обчислювальних систем на базі модуля Raspberry Pi CM4.

Код виробника: 20225, CM4-DUAL-ETH-BOX-A-EU

Додатковий чорний металевий корпус для спрощення складання власного міні-ПК Raspberry Pi CM4:

Характеристики:

• Роз'єм CM4 підходить для всіх варіантів обчислювального модуля CM4
• Ethernet порт: Подвійний гігабітний Ethernet RJ45
• USB: USB 3.2 Gen1 × 3
• GPIO: Роз'єм GPIO 40-пін, сумісний з Raspberry Pi
• DSI-дисплей: Порт дисплея MIPI DSI × 1, 15-контактний 1.0 мм FPC-роз'єм
• CSI-камера: Порт камери MIPI CSI-2 × 2, 15-контактний 1.0-мм FPC-роз'єм
• HDMI: HDMI × 2, підтримує виведення 4K 30 кадрів за секунду
• RTC: Годинник реального часу з гніздом для батареї та можливістю пробудження обчислювального модуля CM4
• Слот для TF-карти: Роз'єм для карти TF для варіантів Compute Module 4 Lite (без eMMC)
• Вентилятор: 5 В / 12 В, дозволяє регулювати швидкість та вимірювати частоту обертання лопатей
• Напруга живлення: від 7В до 36В
• Розміри 109.0 × 91.5 мм

Встановлення модуля CM4

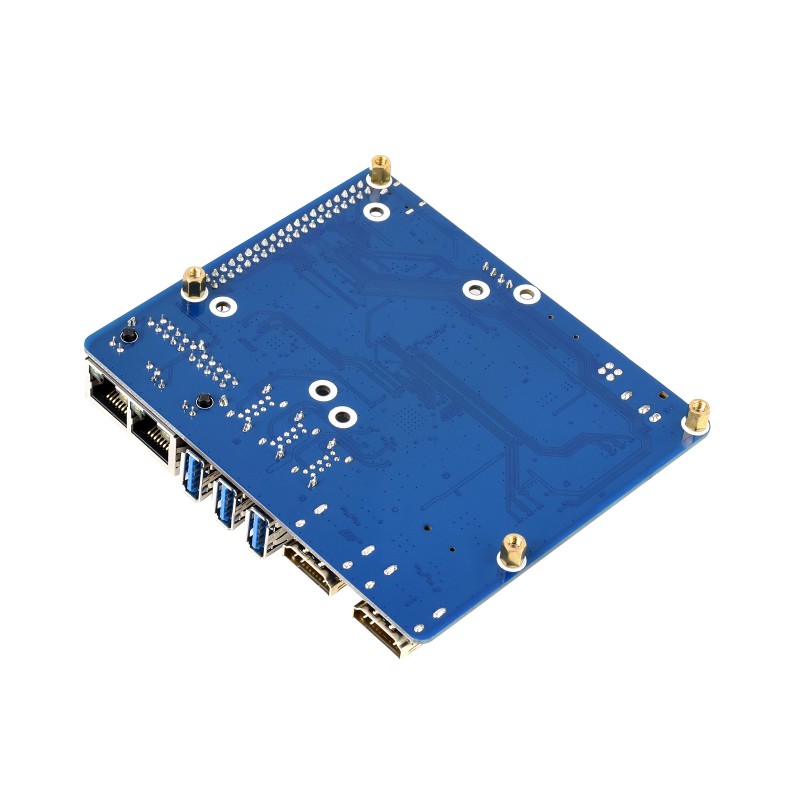

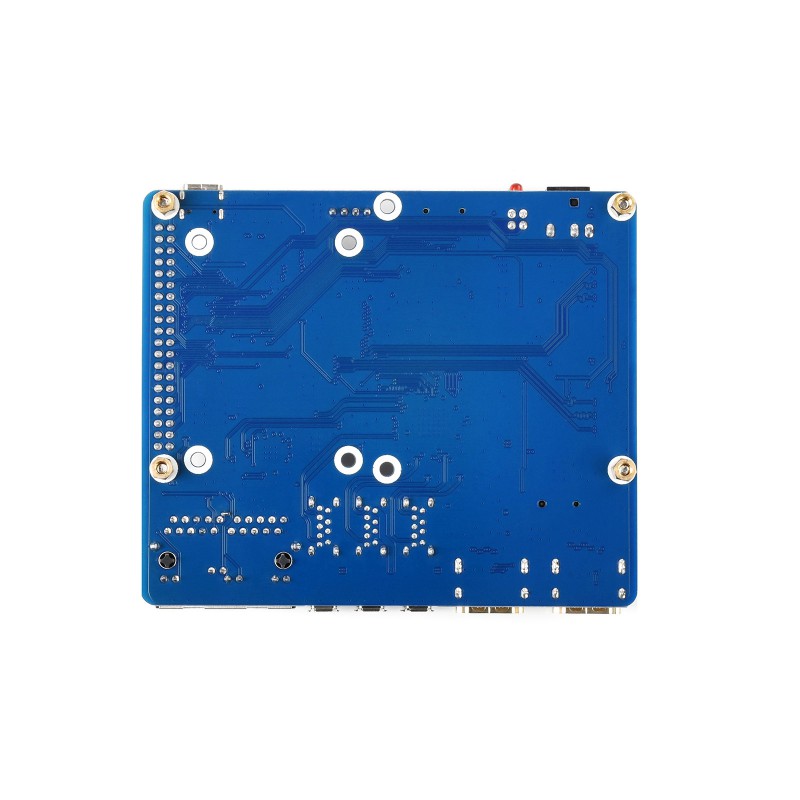

Периферія базової плати:

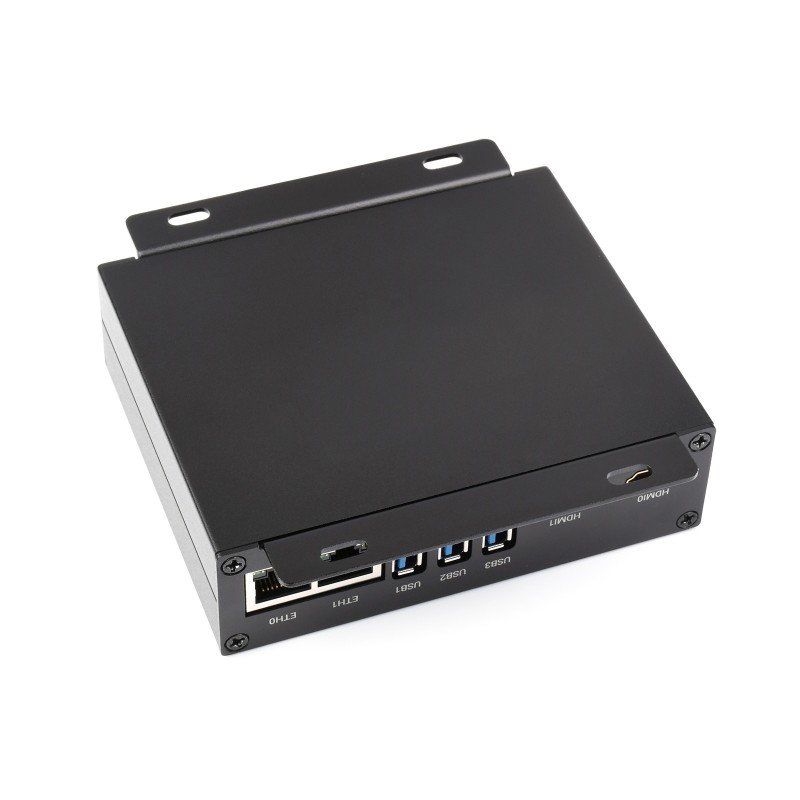

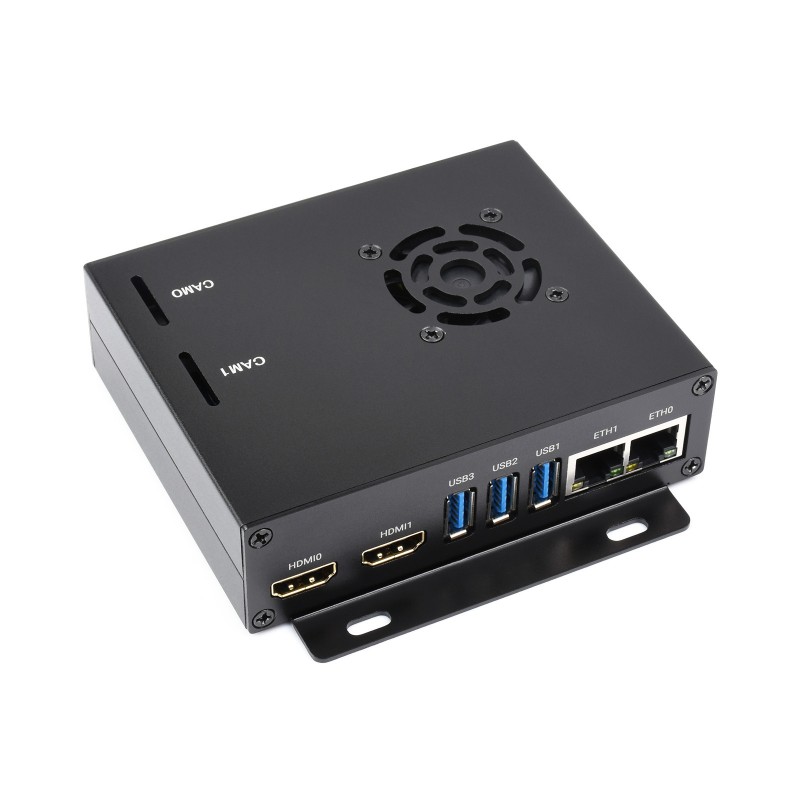

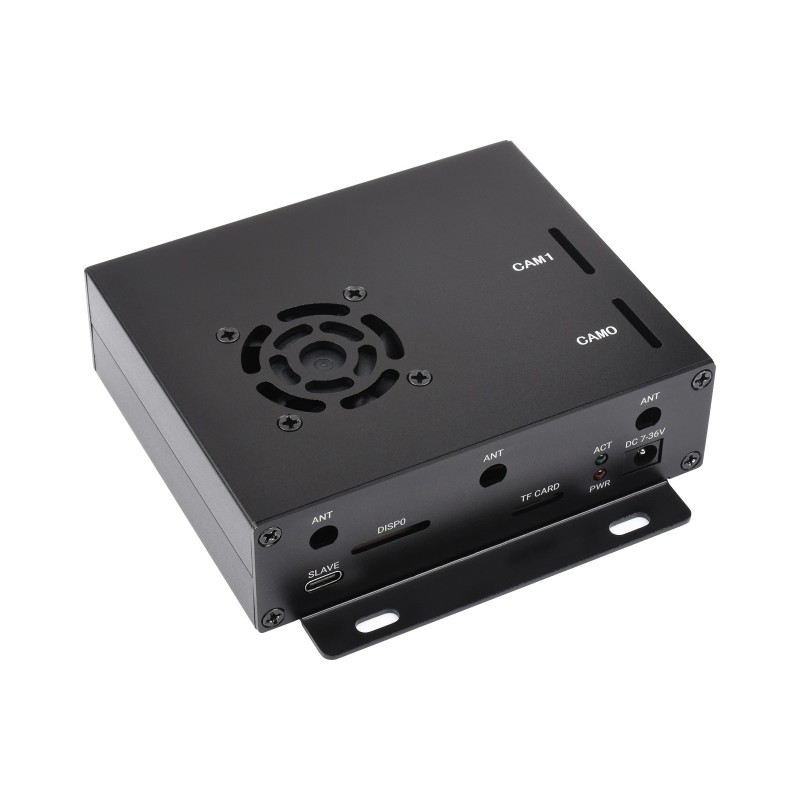

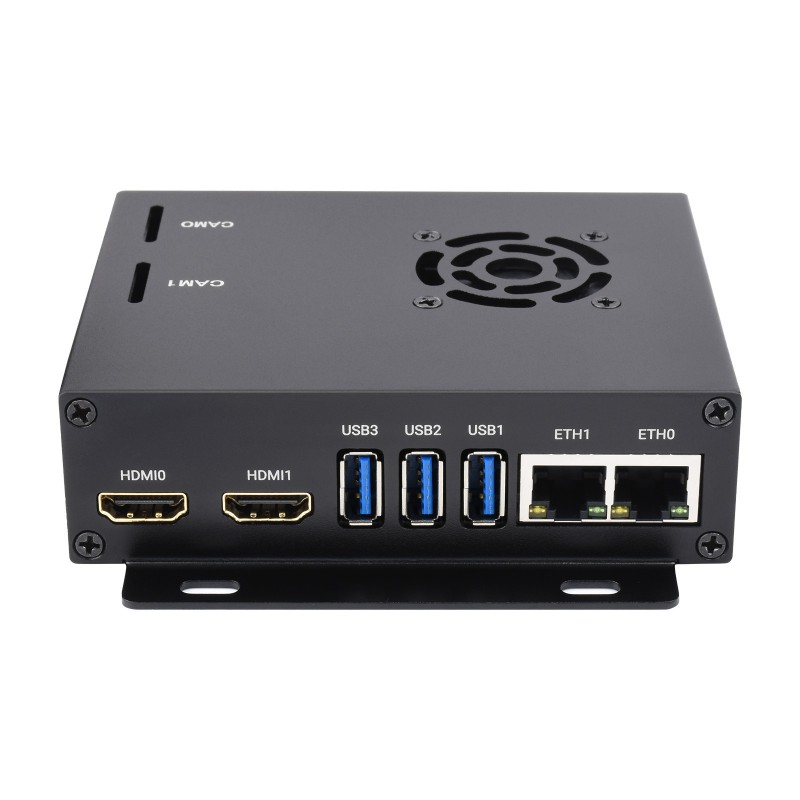

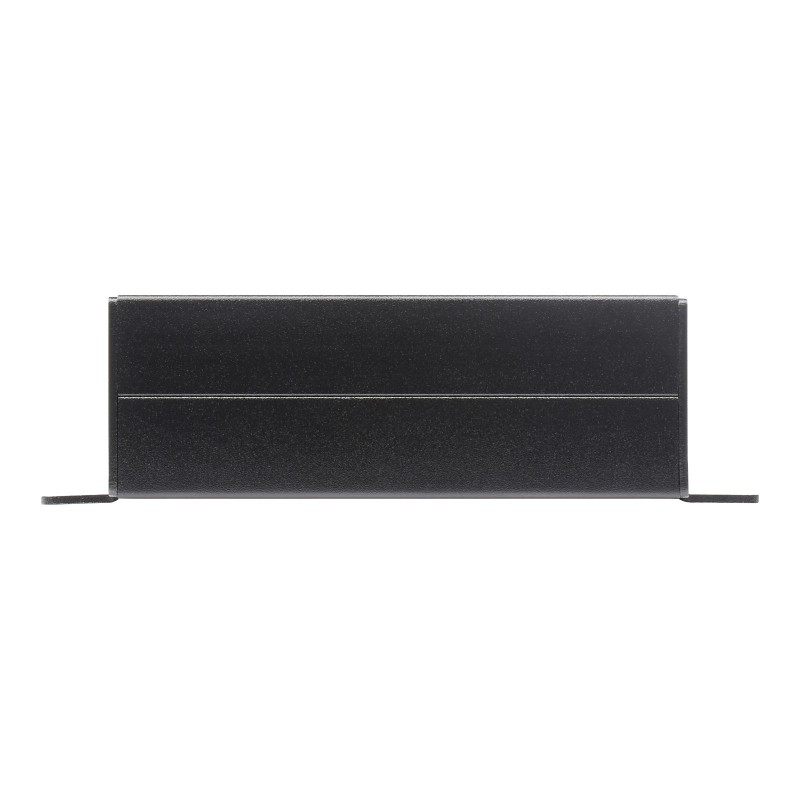

Міцний корпус з точно вирізаними отворами та якісним маркуванням:

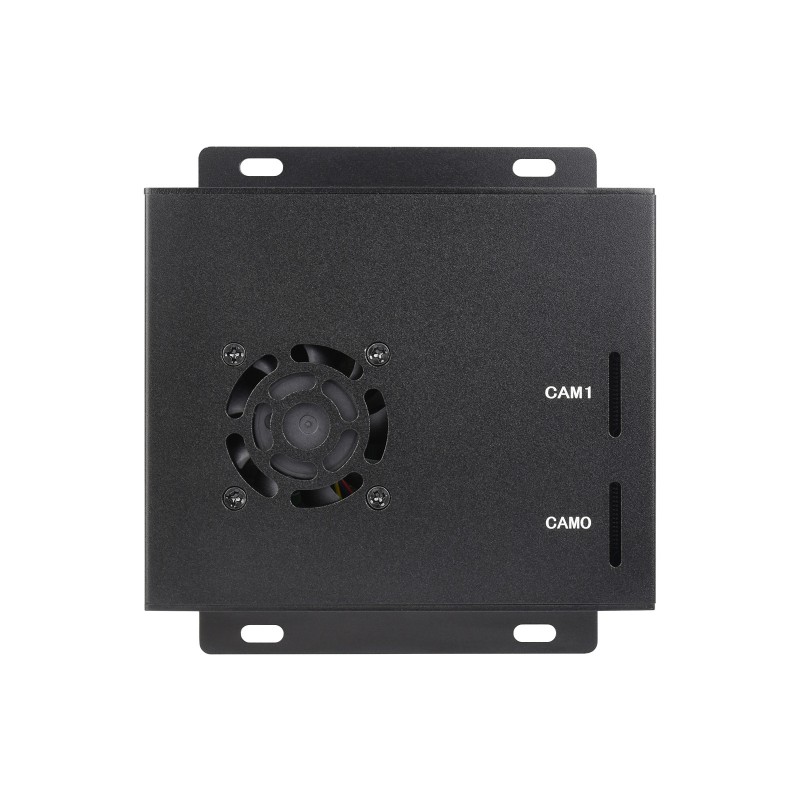

Корпус комплектується продуктивним вентилятором для якісної вентиляції:

Корпус має кріплення, за допомогою якого його можна закріпити на стіні:

Приклад побудови обчислювальної системи:

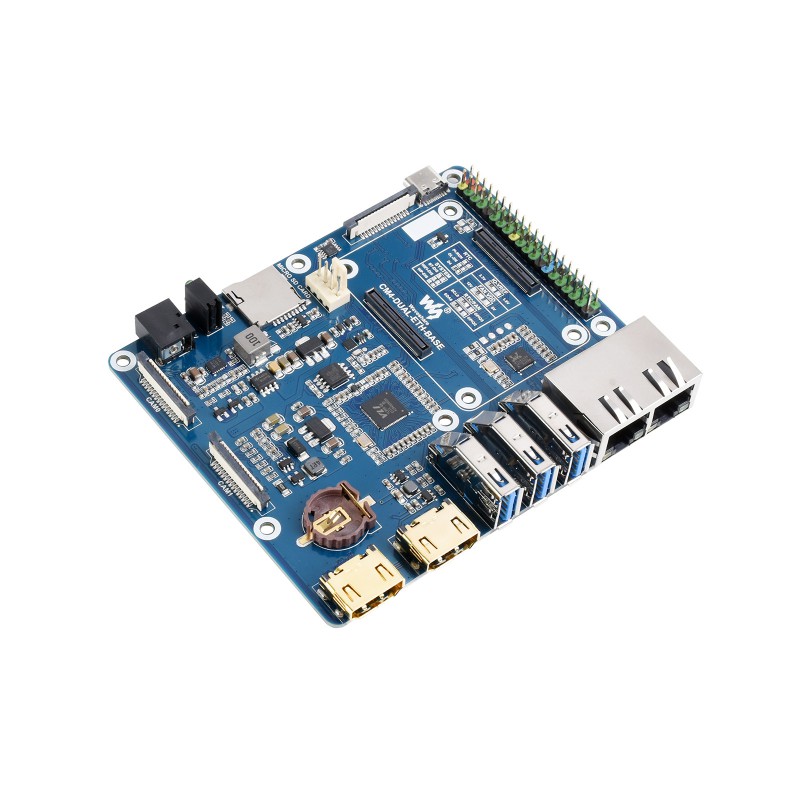

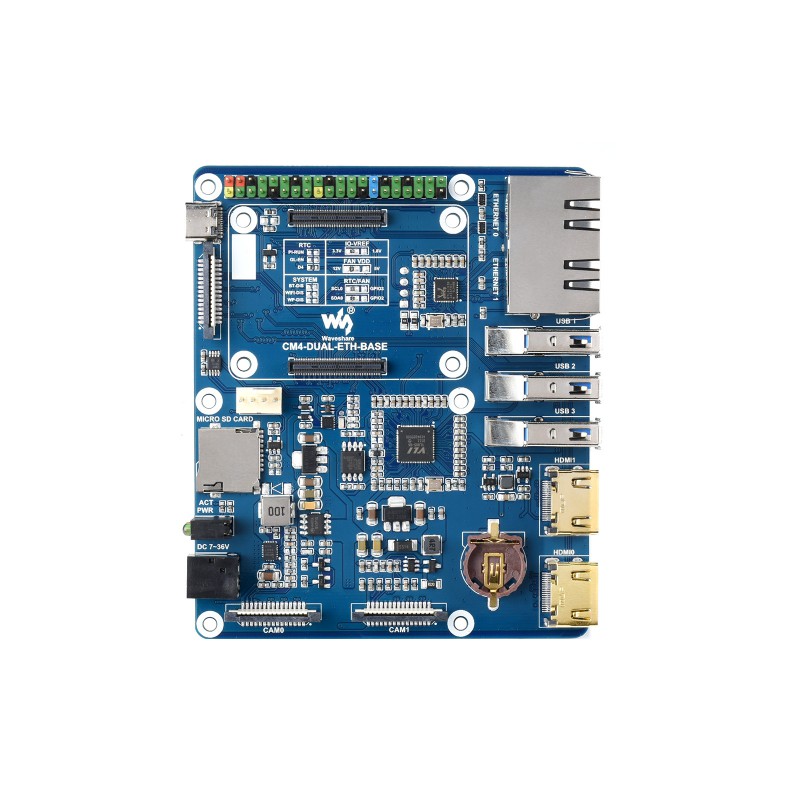

Розташування та призначення елементів плати:

1. Роз'єм CM4 – підходить для всіх варіантів обчислювального модуля CM4
2. Роз'єм GPIO 40-пін - для підключення різних HAT-плат
3. RJ45 Gigabit Ethernet
   • Подвійний RJ45 Gigabit Ethernet, сумісний із швидкостями 10/100/1000 Мбіт/с
   • ETHERNET 0: CM4 оригінальний ETH
   • ETHERNET 1: USB розширений ETH
4. Порти USB 3.2 - 3x USB 3.2 Gen1, для підключення різних USB-пристроїв
5. Роз'єм HDMI - 2x HDMI, підтримує виведення 4K 30 кадрів за секунду
6. CAM - 2x порт камери MIPI CSI
7. Роз'єм підключення джерела живлення - 7~36 В постійного струму , широкий діапазон вхідної напруги
8. Подвійні світлодіодні індикатори
   • червоний: індикатор живлення Raspberry Pi,
   • зелений: індикатор робочого стану Raspberry Pi.
9. Слот для картки TF для підключення картки TF із попередньо записаним чином системи (ТІЛЬКИ для версії Lite)
10. Роз'єм FAN - для підключення вентилятора, що охолоджує, дозволяє регулювати швидкість і проводити вимірювання швидкості обертання
11. DISP0 - MIPI DSI порт дисплея
12. Порт USB SLAVE - для запису образу системи в обчислювальний модуль 4 варіанти eMMC
13. Тримач батареї RTC – підтримує елемент живлення CR1220
14. Конфігурація переривання RTC:
    • PI-RUN: CM4 перезавантажиться при перериванні RTC
    • GN-EN: CM4 вимкнеться при перериванні RTC
    • D4: висновок D4 спрацьовує під час переривання RTC
15. Вибір IO-VREF - встановлює логічний рівень CM4 IO як 3.3 або 1.8 В
16. Вибір джерела живлення вентилятора - виберіть напругу 5 або 12 В для живлення вентилятора.
17. Конфігурація системних функцій:
    • BT_DIS: Bluetooth вимкнено, ТІЛЬКИ для CM4 з антеною.
    • WiFi_DIS: WiFi вимкнено, ТІЛЬКИ для CM4 з антеною.
    • WP_DIS: перемикач режиму завантаження можна використовувати ТІЛЬКИ, якщо завантаження НЕ виконується з eMMC або TF-картки.
18. Вибір шини RTC/FAN I2C
    • SDA0/SCL0: I2C-10 використовується спільно з CSI/DSI
    • GPIO3/2: I2C-1 використовується разом із роз''ємом 40PIN
19. Чіп RTL8153 - USB Gigabit Ethernet
20. Контролер вентилятора EMC2301 - дозволяє регулювати та вимірювати швидкість обертання вентилятора
21. USB 3.0-концентратор VL805

Габаритні розміри:

Комплектація:

1. Базова плата CM4-DUAL-ETH-BASE x1
2. Металевий корпус (верхній та нижній) x1
3. Вентилятор-4010-ШИМ-12В x1
4. Викрутка х1
5. Упаковка гвинтів x1
6. Адаптер живлення 12 В 2 А x1

Посилання:

• Wiki
