Шилд керування двигунами Raspberry Pi L298P Motor Drive Shield від Keyestudio

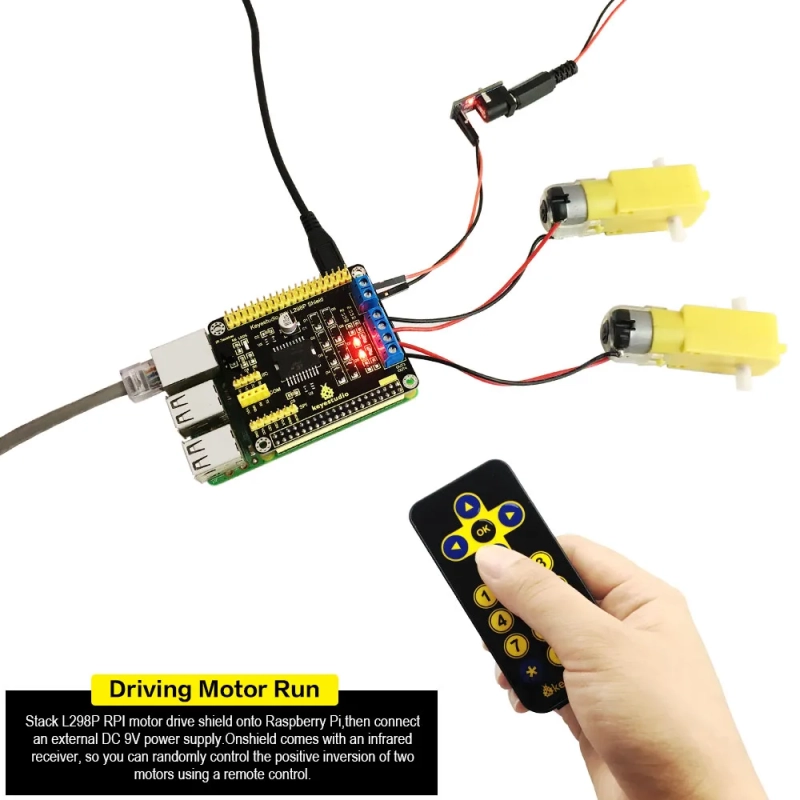

Плата приводу двигуна Keyestudio RPI L298P для Raspberry Pi використовує потужну мікросхему драйвера двигуна L298P, який може безпосередньо управляти двома двигунами постійного струму зі струмом приводу до 2 А, а вихідний термінал двигуна використовує вісім високошвидкісних діодів Шоттки як захист. Плата повністю сумісна з різними версіями Raspberry Pi. Тим часом плата вивела кожен інтерфейс для простого підключення інших датчиків. Ця плата також має ІЧ-приймач, тому ви можете використовувати інфрачервоний пульт дистанційного керування для зв'язку з нею та керування. Для спрощення встановлення плати драйвера на комп'ютер Raspberry Pi в комплект шилда входять: 4 гвинти з круглою головкою M2.5*20MM, 4 двопрохідні мідні стійки M2.5*10MM та 4 нікельовані гайки M2.5.

Код виробника: KS0218

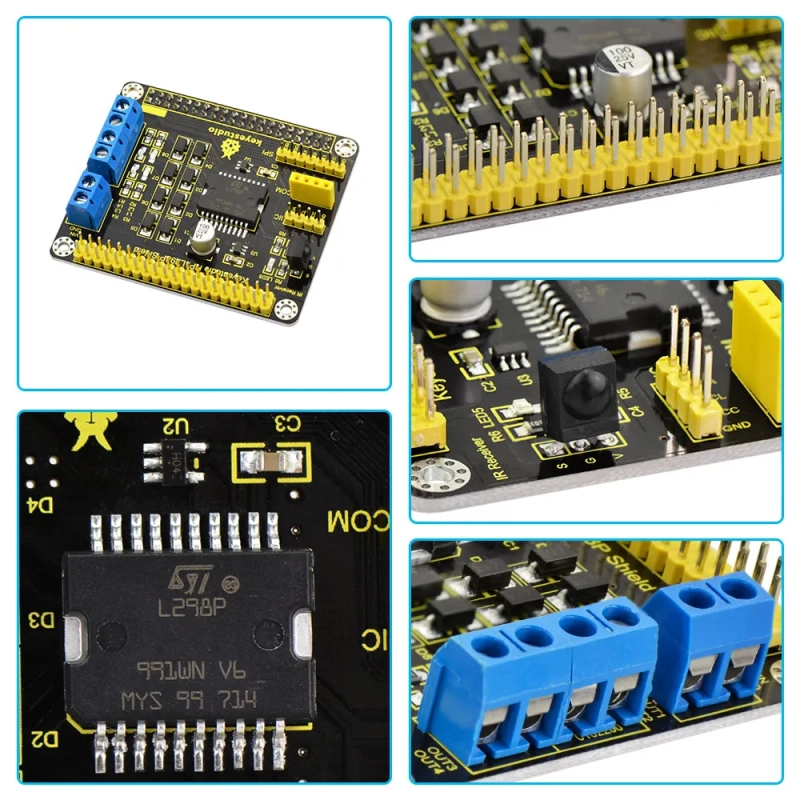

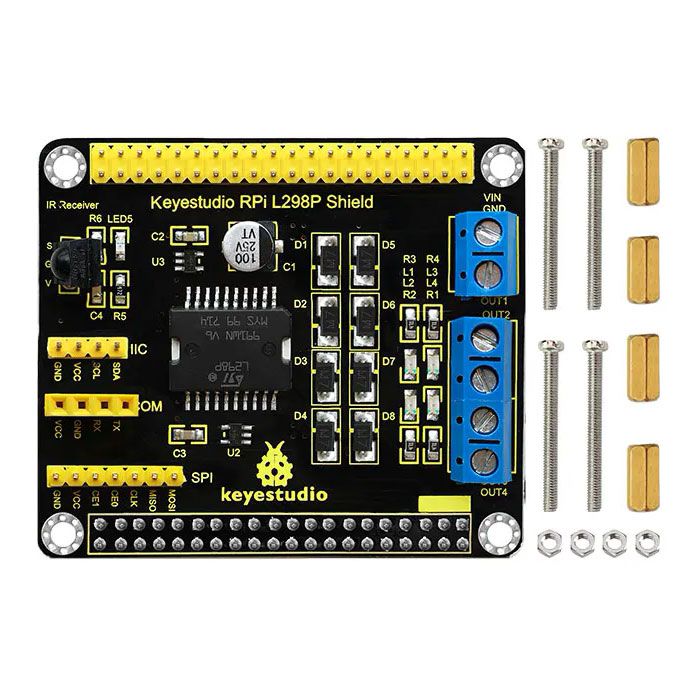

Розташування та призначення компонентів плати:

Характеристики:

• Вхідна напруга логічної частини: 5 В
• Вхідна напруга приводної частини: від 4.8 до 24 В
• Робочий струм логічної частини Iss: ≤36 мА
• Робочий струм приводної частини Io: ≤ 2A
• Максимальна потужність, що розсіюється: 25 Вт (T=75℃)
• Рівень вхідного сигналу керування:
• Високий рівень: 2.3 В ≤ Vin ≤ 5 В
• Низький рівень: 0 В ≤ Vin ≤ 1.5 В
• Робоча температура: -25℃～+130℃
• Форма драйвера: Подвійний привід H-моста

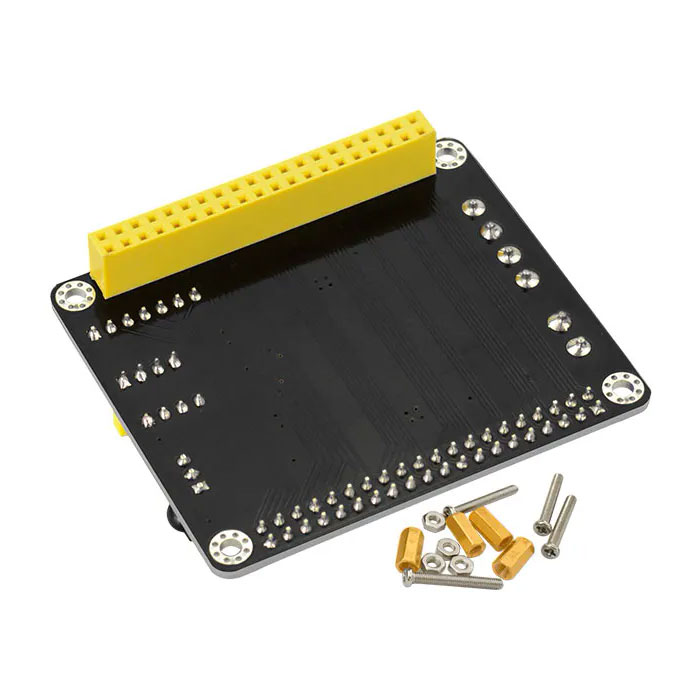

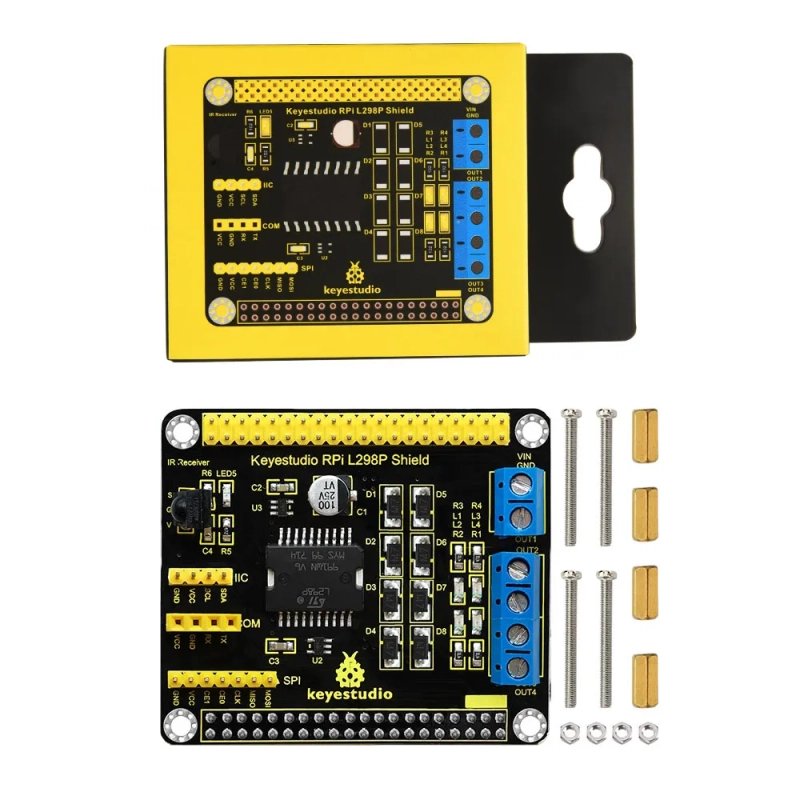

Комплектація:

• Raspberry Pi L298P Motor Drive Shield х 1
• Гвинта із круглою головкою M2.5*20MM х 4
• Двопрохідна мідна стійка M2.5*10MM х 4
• Нікельовані гайки M2.5 х 4
