Модуль ESP32-S3 з ІЧ камерою 80×62 90° FOV від Waveshare

Модуль тепловізійної камери 80×62 пікселів та кутом зору 90° з контролером ESP32-S3 та USB Type-C портом живлення/програмування.

Код виробника: 30139, Thermal-90 Camera ESP32 Module

Цей продукт є бездротовою ІЧ-тепловізійною камерою на базі чіпа ESP32-S3-WROOM-1, використовує гібридну технологію мікроболометра і термобатарейного пікселя і має матрицю пікселів 80x62. Він визначатиме розподіл ІЧ-випромінювання об'єктів у полі зору, перетворюватиме дані в температуру поверхні об'єктів шляхом розрахунку, а потім генеруватиме теплові зображення. Плата містить схему перезарядки та розрядки з бортовим роз'ємом літієвої батареї для гнучкого живлення.

Налаштування параметрів через Bluetooth-додаток:

* Bluetooth використовується лише для налаштування таких параметрів, як IP-адреса модуля та ім'я пристрою. Воно не підтримує перегляд тепла.

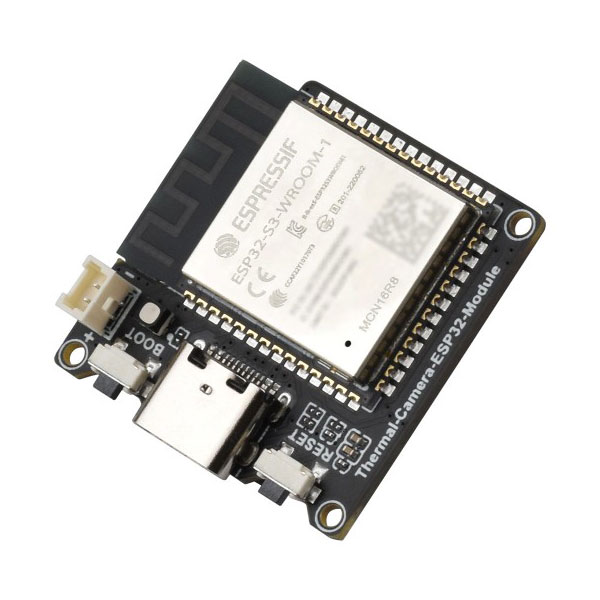

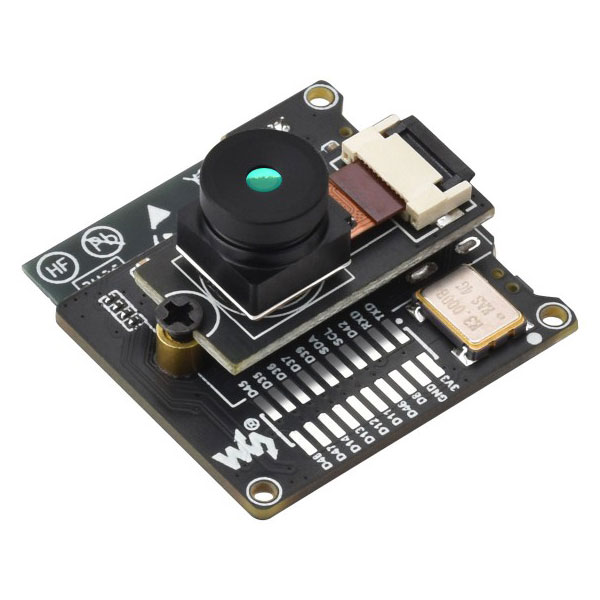

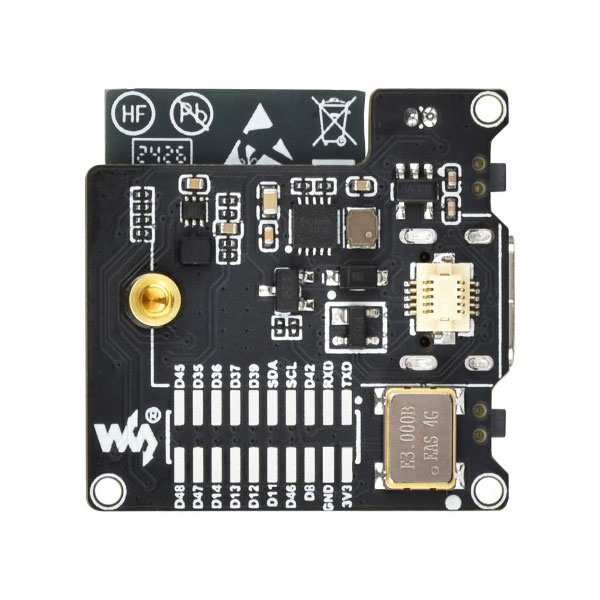

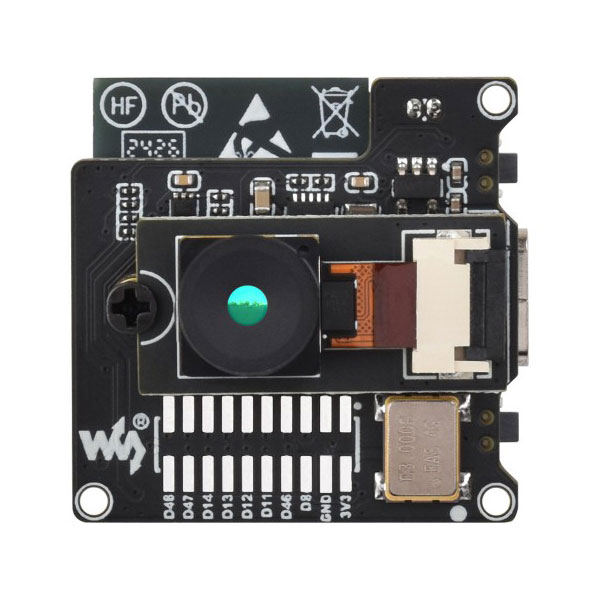

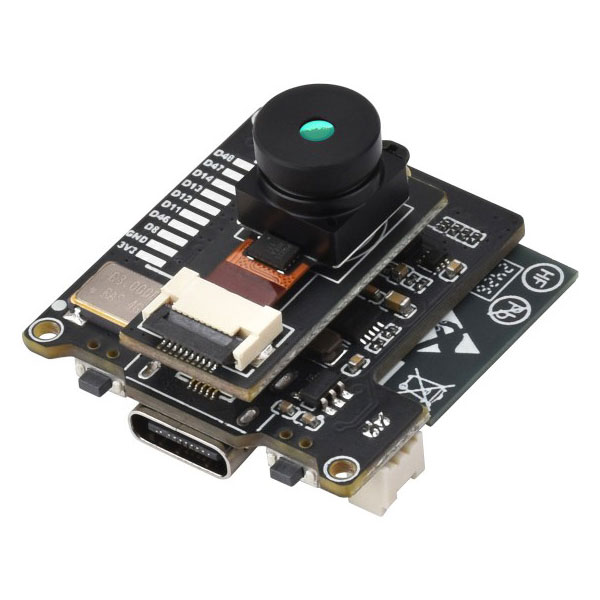

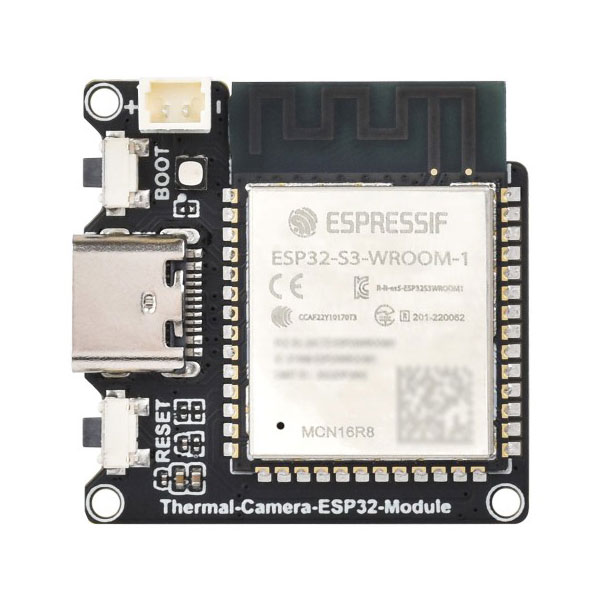

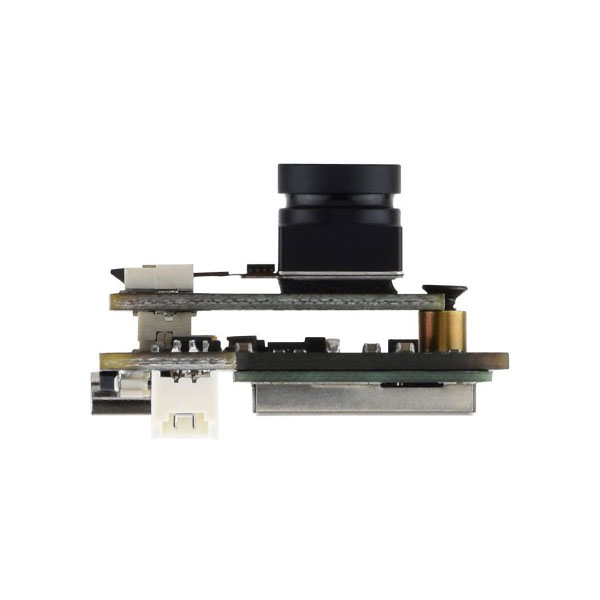

Розташування та призначення компонентів плати:

1. Роз'єм для підключення акумулятора
2. RGB світлодіод
3. Кнопка BOOT
4. USB роз'єм для програмування, налагодження та живлення
5. Кнопка скидання

Габаритні розміри:

Характеристики:

• Процесор: двоядерний ESP32-S3-WROOM-1 Xtensa 32-біт LX7 з основною частотою до 240 МГц
• Бездротові інтерфейси:
  • WiFi 2.4 ГГц (802.11 b/g/n) із вбудованою антеною
  • Bluetooth 5 (LE) із вбудованою антеною
• Вбудована пам'ять:
  • SRAM об'ємом 512 КБ
  • ROM об'ємом 384 КБ
  • PSRAM об'ємом 8 МБ
  • Зовнішня флеш-пам'ять об'ємом 16 МБ.
• USB підключення: Роз'єм Type-C
• Індикація: Вбудований індикатор RGB для моніторингу робочого стану модуля в режимі реального часу.
• Додаткове живлення: Вбудований роз'єм для заряджання/розряджання літієвої батареї 3.7 В MX1.25 для гнучкого рішення з електроживлення
• Інтерфейси: 2×10 контактних майданчиків, включаючи 14×GPIO, 1×I2C та 1×UART, для підключення зовнішніх пристроїв

Посилання:

• Wiki
