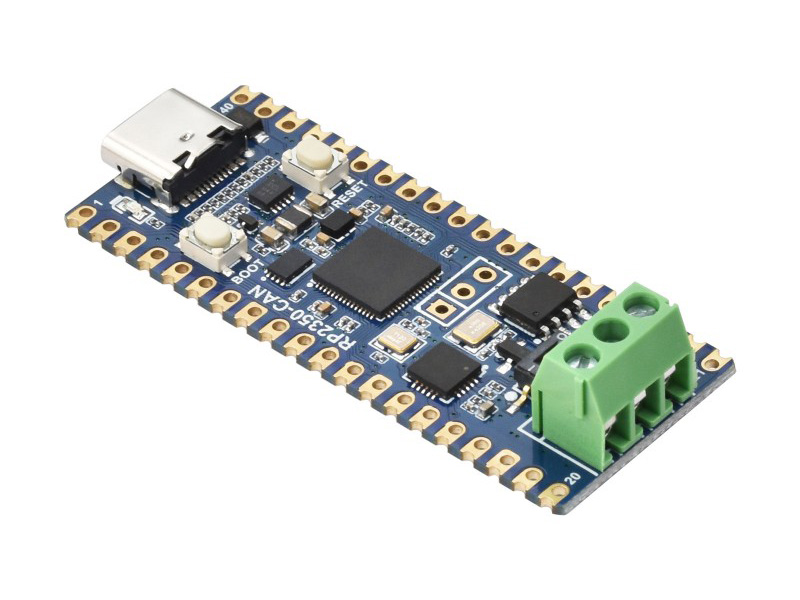

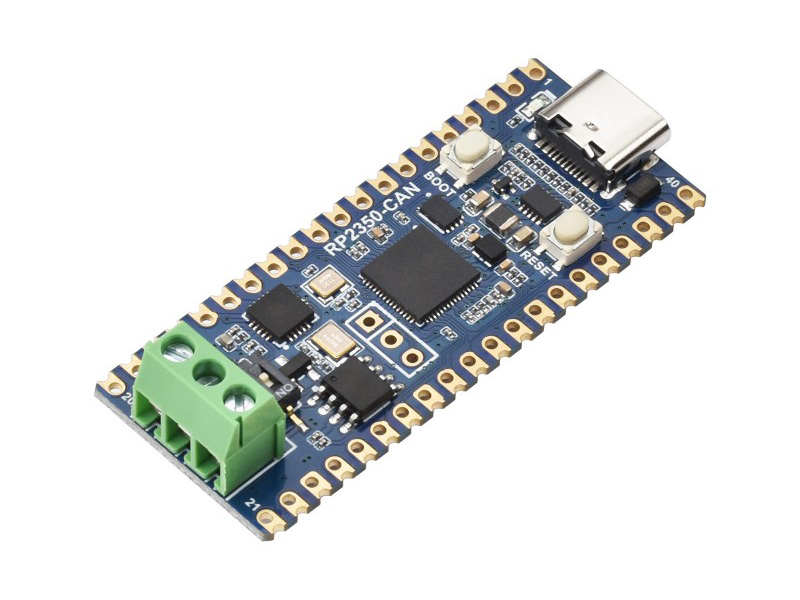

Плата розробника RP2350 з XL2515 CAN контролером

Плата розробки Waveshare RP2350 CAN на базі двоядерного мікроконтролера Raspberry Pi RP2350A з двоядерною архітектурою, робочою частотою до 150 МГц та вбудованим контролером CAN XL2515.

Код виробника: 30945, RP2350-CAN

26 × багатофункціональних висновків GPIO:

функція виведення, що настроюється, забезпечує гнучку розробку та інтеграцію

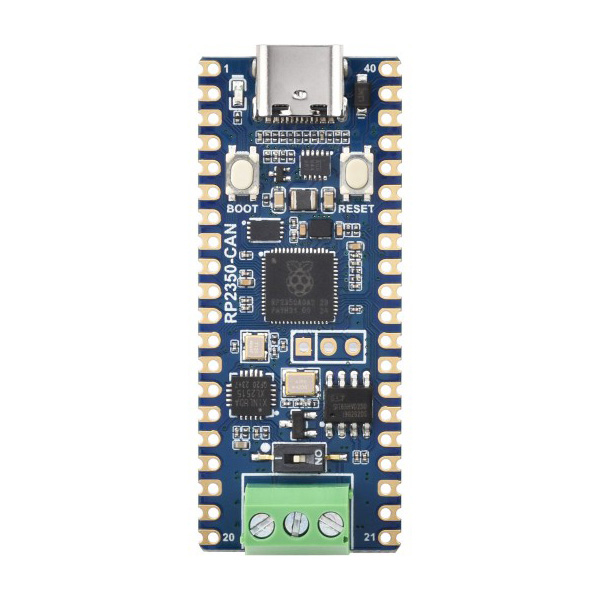

Розташування та призначення елементів на платі:

1. RP2350A - Двоядерний та двоархітектурний дизайн, робоча частота до 150 МГц
2. P25Q32SH-UXH-IR - 4 МБ NOR-Flash
3. Кнопка завантаження
4. Кнопка скидання
5. Високоефективний DC-DC знижувально-підвищуючий чіп MP28164
6. Користувальницький світлодіод - (не індикатор живлення)
7. Роз'єм USB Type-C - для завантаження програм, підтримує хости та підпорядковані пристрої USB1.1
8. Налагоджувальні контакти
9. SIT65HVD230DR - CAN-трансівер
10. CAN-контролер XL2515QF20
11. Вибір кінцевого резистора - увімкнення/вимкнення узгоджувального резистора 120 Ом
12. Гвинтовий затискач CAN

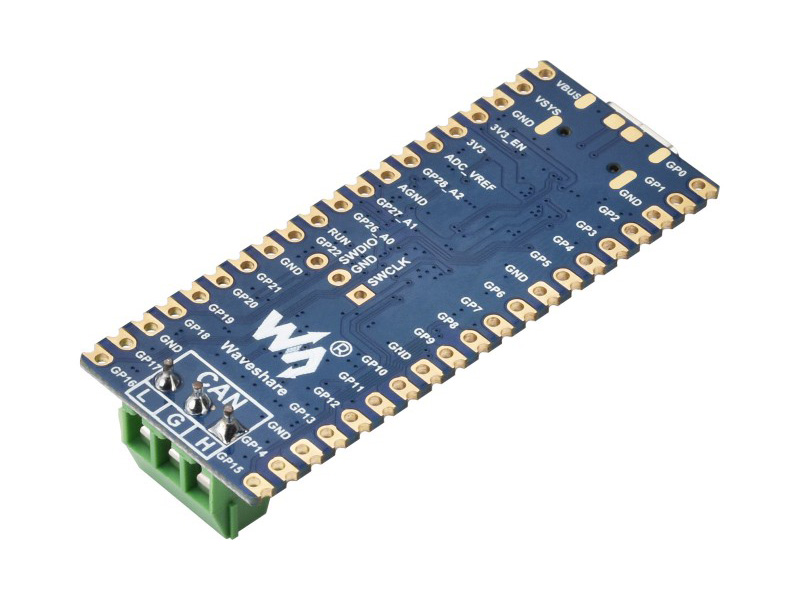

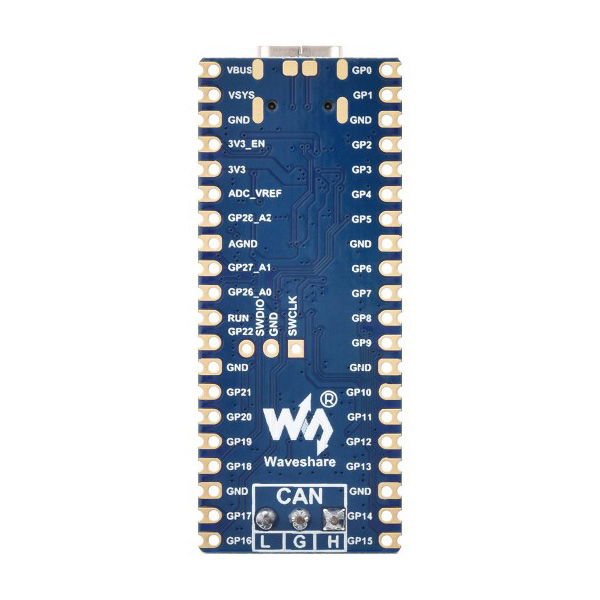

13. Роз'єм GPIO - сумісний з роз'ємом Raspberry Pi Pico

Характеристики:

• Мікроконтролер: RP2350A, розроблений Raspberry Pi у Великій Британії
• Архітектура: Двоядерний процесор Arm Cortex-M33 та двоядерний процесор Hazard 3 RISC-V, гнучка тактова частота до 150 МГц
• Пам'ять: 520 КБ SRAM та 4 МБ вбудованої флеш-пам'яті
• CAN: Вбудований контролер CAN XL2515 повністю підтримує специфікацію CAN V2.0B зі швидкістю передачі даних до 1 Мбіт/с
• Роз'єм Type-C: для живлення, передачі даних та програмування контролера
• Монтаж: Модуль із зубчастим з'єднанням дозволяє виробляти паяння безпосередньо на несучі плати.
• USB інтерфейс: USB 1.1 з підтримкою пристроїв та хостів
• Енергозбереження: Режими сну та бездіяльності з низьким енергоспоживанням
• Програмування: методом перетягування з використанням пристрою через USB
• Інтерфейси: 2 × SPI, 2 × I2C, 2 × UART, 4 × 12-бітових АЦП, 16 × керованих каналів ШІМ
• Точний годинник і таймер на чіпі
• Датчик температури
• Прискорені бібліотеки з плаваючою точкою на чіпі
• 12 × Програмованих кінцевих автоматів вводу-виводу (PIO) для підтримки користувацьких периферійних пристроїв
• Комплексний SDK, ресурси для розробників, навчальні посібники, які допоможуть вам легко розпочати роботу

Вбудований CAN-контролер XL2515:

Повністю підтримує специфікацію CAN V2.0B і здатний передавати та приймати стандартні, розширені та віддалені кадри.

Габаритні розміри:

Комплектація:

• RP2350-CAN x1

Посилання:

• Wiki
