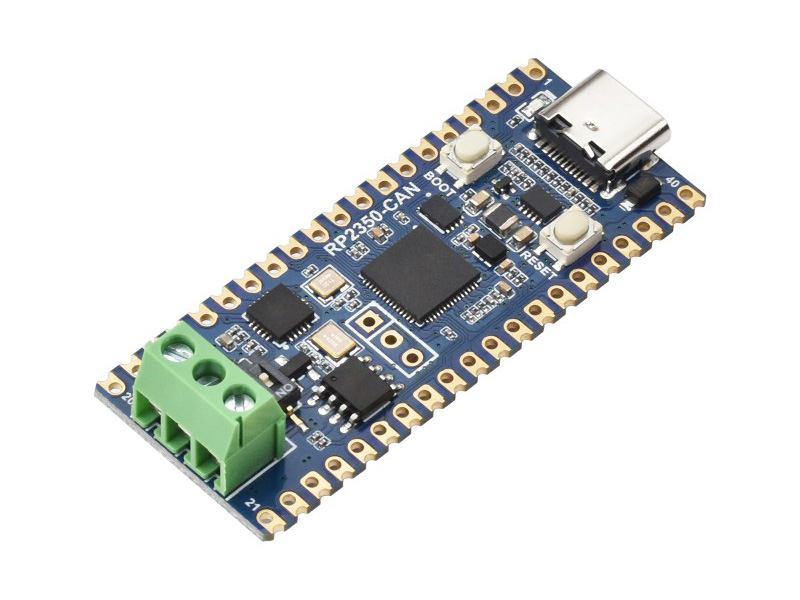

Плата разработчика RP2350 с XL2515 CAN контроллером

Плата разработки Waveshare RP2350 CAN на базе двухъядерного микроконтроллера Raspberry Pi RP2350A с двухядерной архитектурой, рабочей частотой до 150 МГц и встроенным контроллером CAN XL2515.

Код производителя: 30945, RP2350-CAN

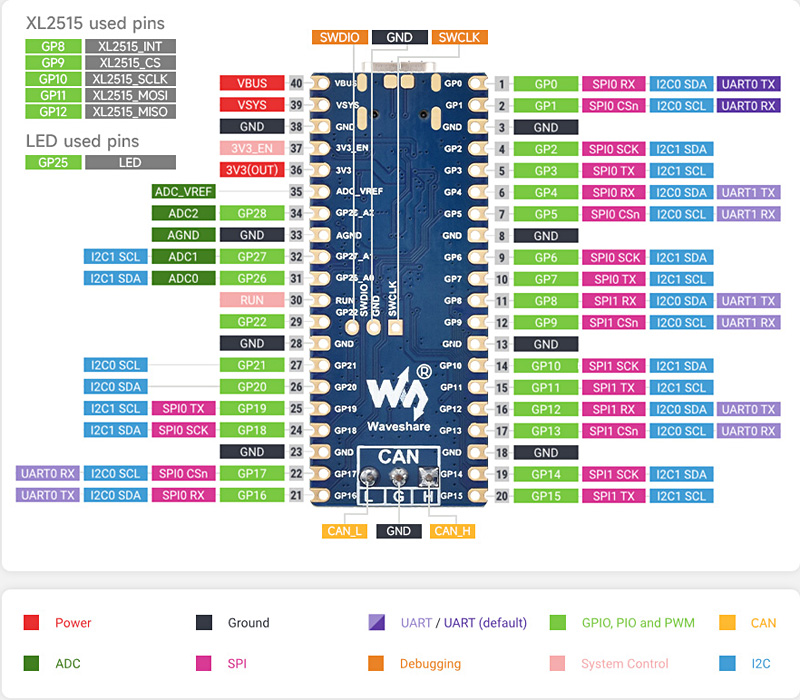

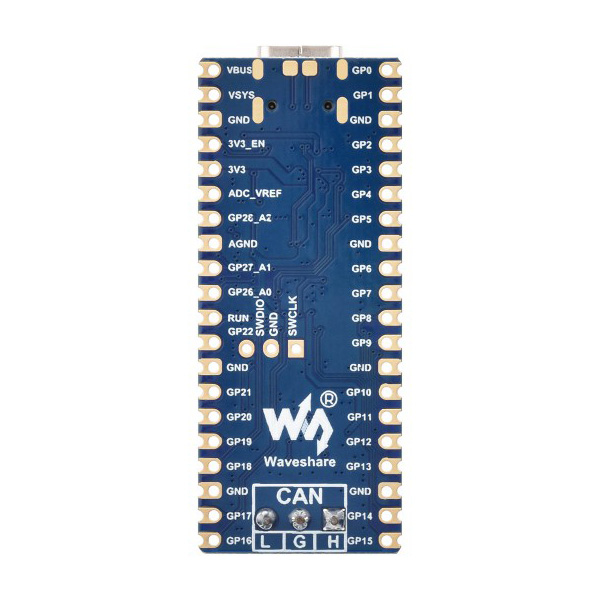

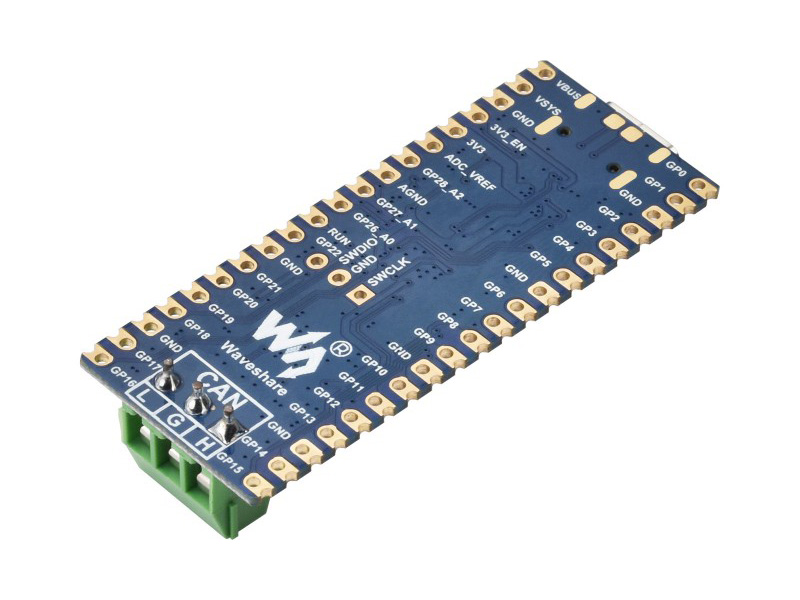

26 × многофункциональных выводов GPIO:

настраиваемая функция вывода, обеспечивает гибкую разработку и интеграцию

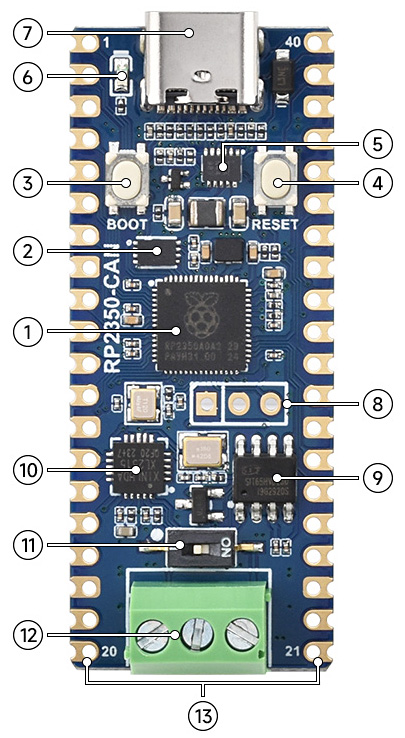

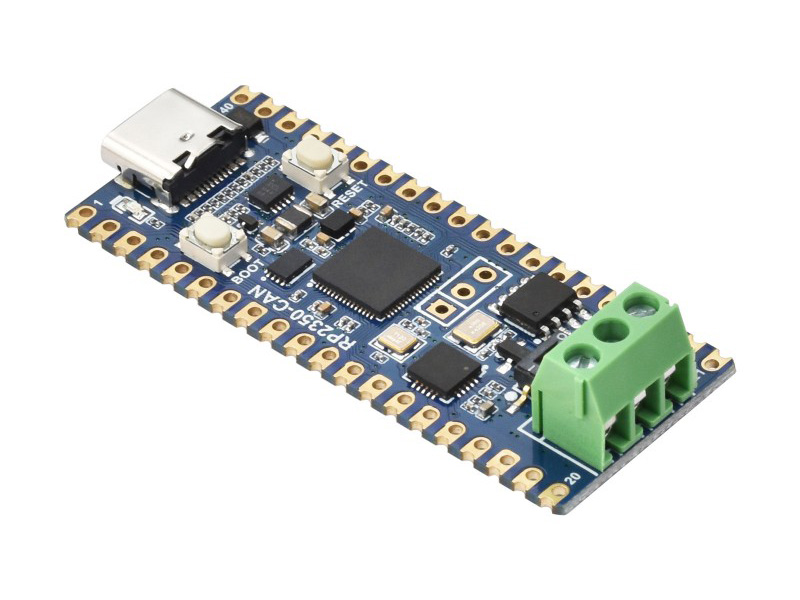

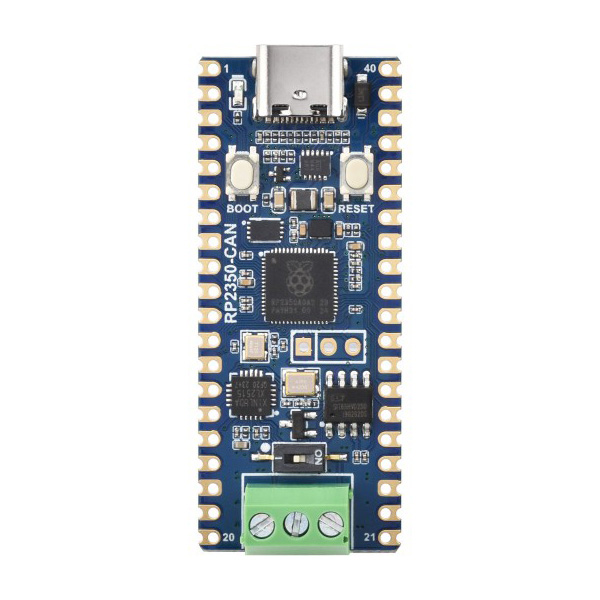

Расположение и назначение элементов на плате:

1. RP2350A - Двухъядерный и двухархитектурный дизайн, рабочая частота до 150 МГц
2. P25Q32SH-UXH-IR - 4 МБ NOR-Flash
3. Кнопка загрузки
4. Кнопка СБРОСА
5. Высокоэффективный DC-DC понижающе-повышающий чип MP28164
6. Пользовательский светодиод - (не индикатор питания)
7. Разъем USB Type-C - для загрузки программ, поддерживает хосты и подчиненные устройства USB1.1
8. Отладочные контакты

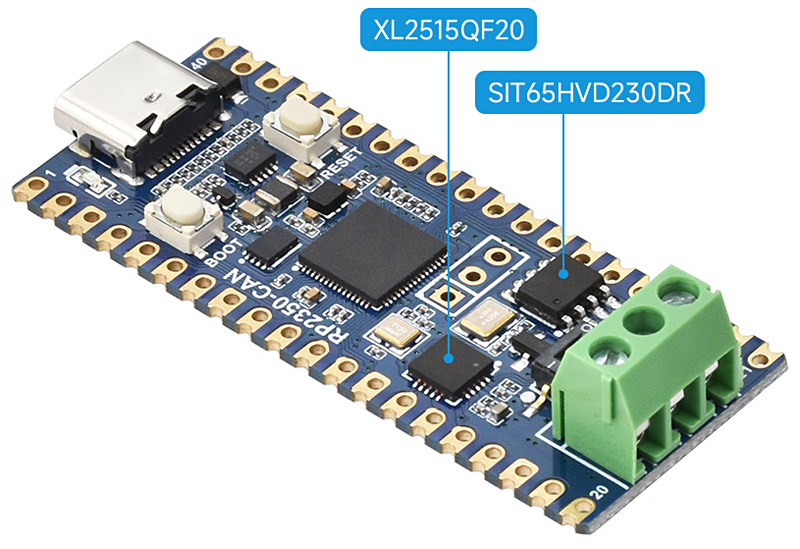

9. SIT65HVD230DR - CAN-трансивер
10. CAN-контроллер XL2515QF20
11. Выбор оконечного резистора - включение/выключение согласующего резистора 120 Ом
12. Винтовой зажим CAN
13. Разъем GPIO - , совместимый с разъемом Raspberry Pi Pico

Характеристики:

• Микроконтроллер: RP2350A, разработанный Raspberry Pi в Великобритании
• Архитектура: Двухъядерный процессор Arm Cortex-M33 и двухъядерный процессор Hazard 3 RISC-V, гибкая тактовая частота до 150 МГц
• Память: 520 КБ SRAM и 4 МБ встроенной флэш-памяти
• CAN: Встроенный контроллер CAN XL2515, полностью поддерживает спецификацию CAN V2.0B со скоростью передачи данных до 1 Мбит/с
• Разъем Type-C: для питания, передачи данных и программирования контроллера
• Монтаж: Модуль с зубчатым соединением позволяет производить пайку непосредственно на несущие платы
• USB интерфейс: USB 1.1 с поддержкой устройств и хостов
• Энергосбережение: Режимы сна и бездействия с низким энергопотреблением
• Программирование: методом перетаскивания с использованием запоминающего устройства через USB
• Интерфейсы: 2 × SPI, 2 × I2C, 2 × UART, 4 × 12-битных АЦП, 16 × управляемых каналов ШИМ
• Точные часы и таймер на чипе
• Датчик температуры
• Ускоренные библиотеки с плавающей точкой на чипе
• 12 × Программируемых конечных автоматов ввода-вывода (PIO) для поддержки пользовательских периферийных устройств
• Комплексный SDK, ресурсы для разработчиков, учебные пособия, которые помогут вам легко начать работу

Встроенный CAN-контроллер XL2515:

Полностью поддерживает спецификацию CAN V2.0B и способен передавать и принимать стандартные, расширенные и удаленные кадры. Скорость связи до 1 Мбит/с с трансивером SIT65HVD230

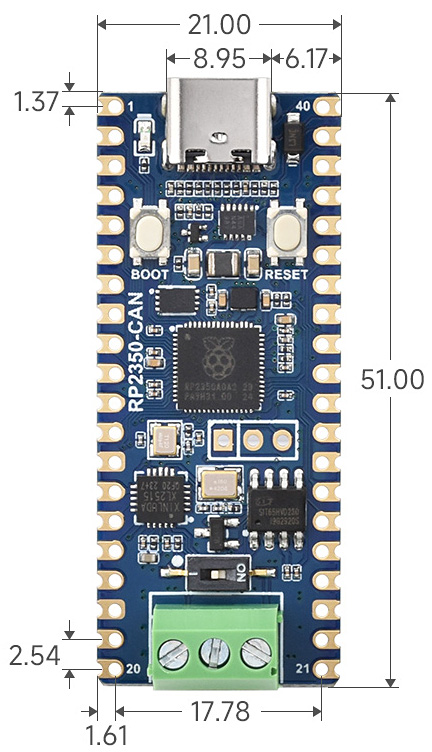

Габаритные размеры:

Комплектация:

• RP2350-CAN x1

Ссылки:

• Wiki
