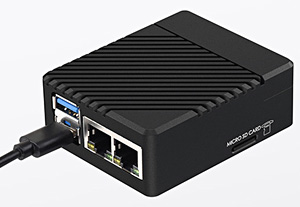

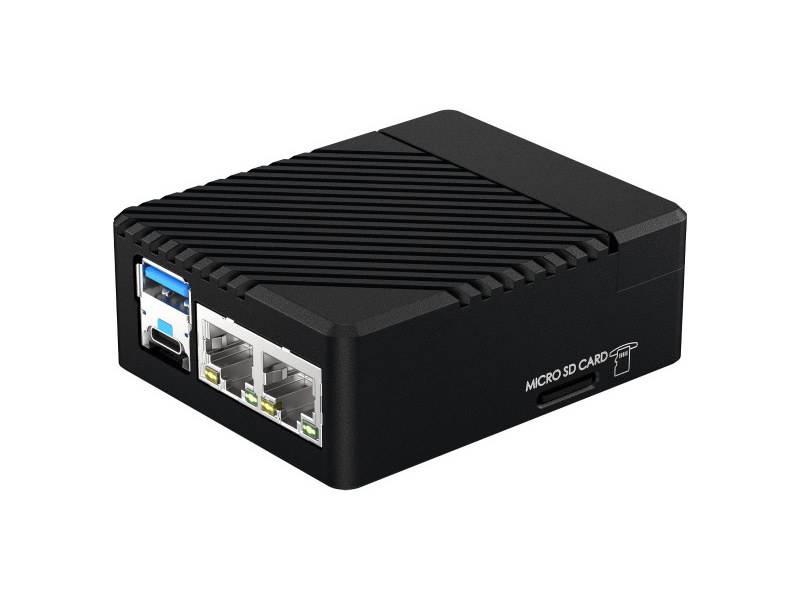

Базова плата Mini Dual Gigabit Ethernet для Raspberry Pi CM5 з корпусом та блоком живлення

Базова плата Mini Dual Gigabit Ethernet – комплект міні-комп'ютера, розроблений для обчислювального модуля Raspberry Pi 5 (не входить до комплекту), для всіх варіантів CM5 з корпусом та блоком живлення.

Код виробника: 31074, CM5-DUAL-ETH-MINI-BOX (EU)

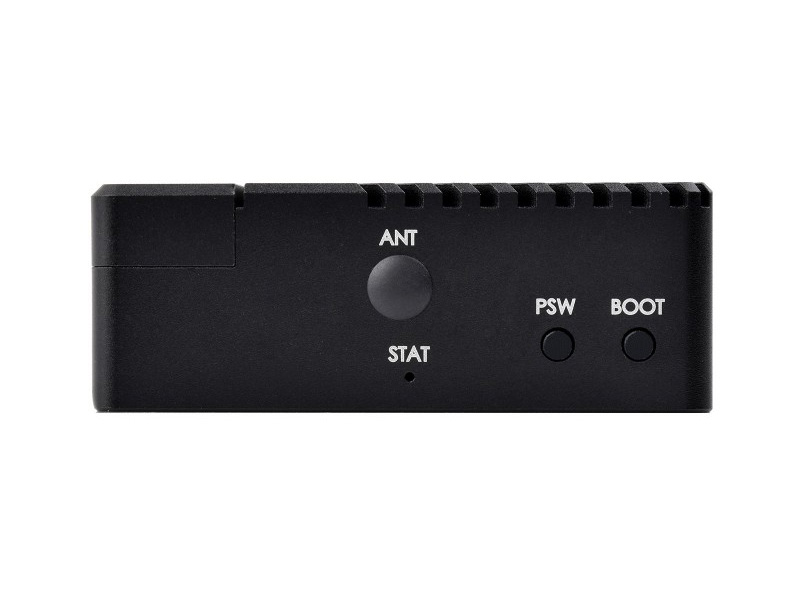

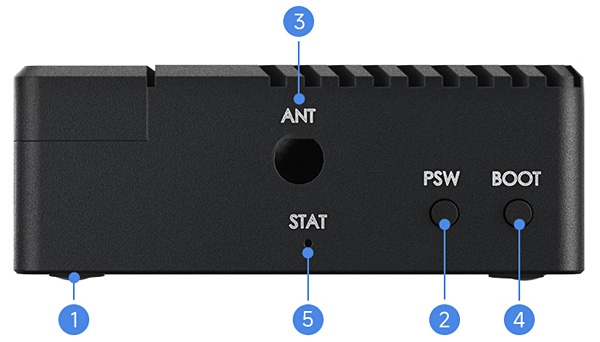

Розміщення модуля в корпусі:

1. Постачається з протиковзкою гумою (у розібраному вигляді)
2. Кнопка PSW для увімкнення/вимкнення живлення системи без частого підключення та вимкнення роз'єму джерела живлення
3. Антенний роз'єм для підключення антени для створення бездротового маршрутизатора.
4. Кнопка BOOT для налаштування режиму програмування
5. Світлодіодний індикатор контролю робочого стану системи

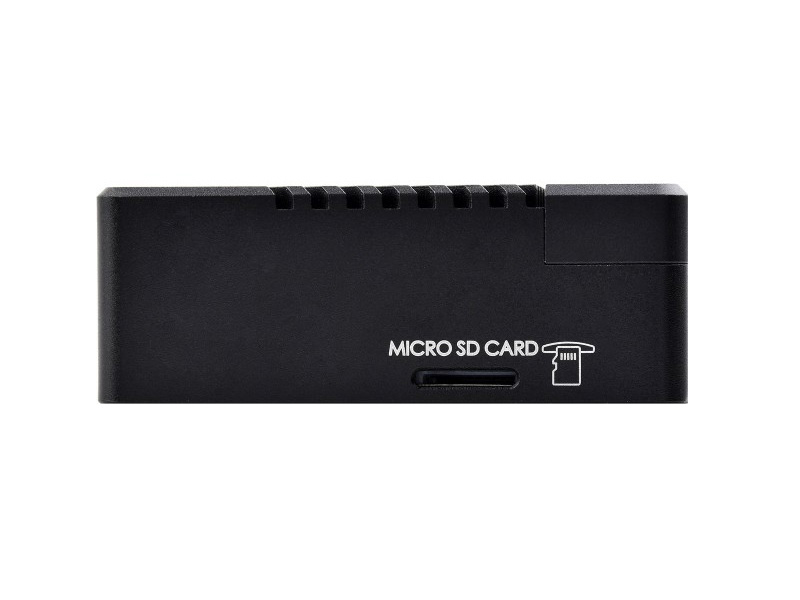

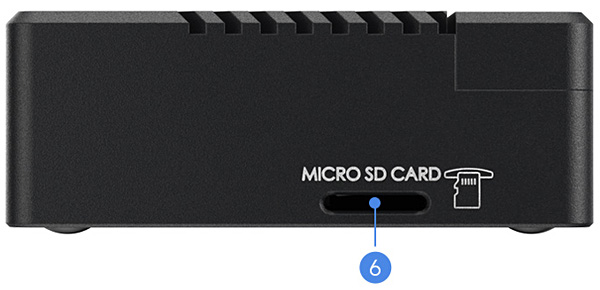

6. Слот для карти TF , точний виріз із чіткою етикеткою

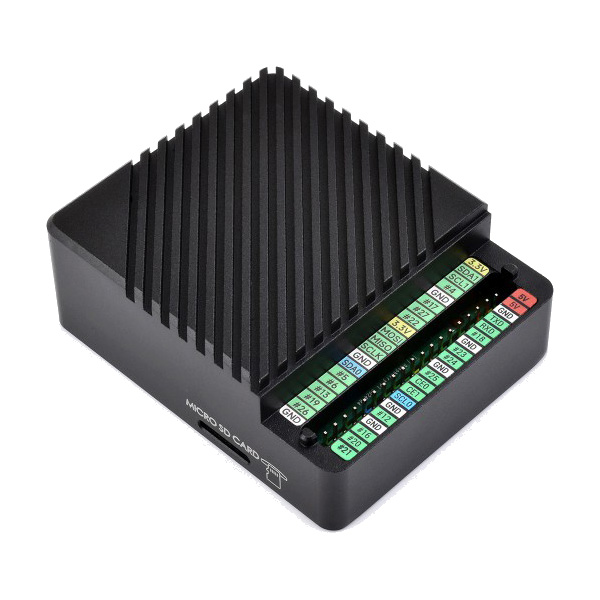

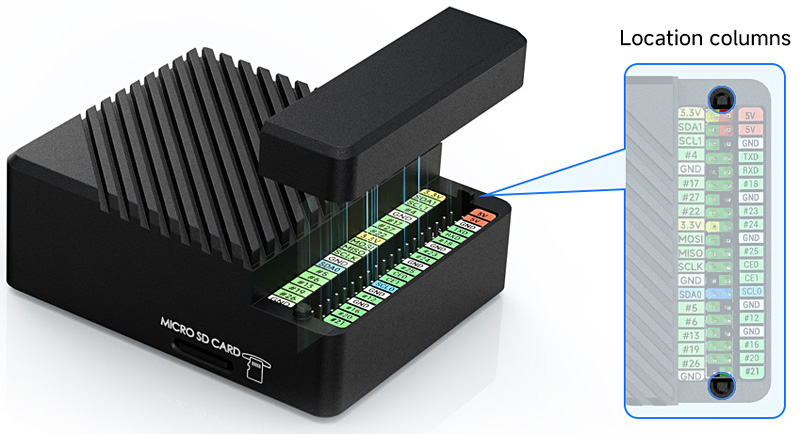

Знімна магнітна кришка з посадковими стовпцями легко фіксується і забезпечує кращий захист контактів GPIO:

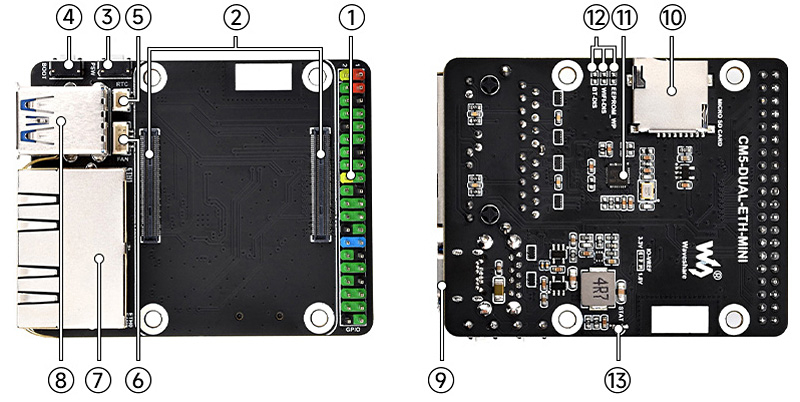

Розміщення та призначення компонентів плати:

1. Роз'єм GPIO 40PIN - для підключення різних HAT плат розширення
2. Роз'єм CM5 - підходить для всіх варіантів обчислювального модуля 5
3. Кнопка PSW
4. Кнопка завантаження
5. Роз'єм - для підключення батареї RTC, що перезаряджається.
6. Роз'єм FAN - для підключення вентилятора, що охолоджує, дозволяє регулювати швидкість і проводити вимірювання

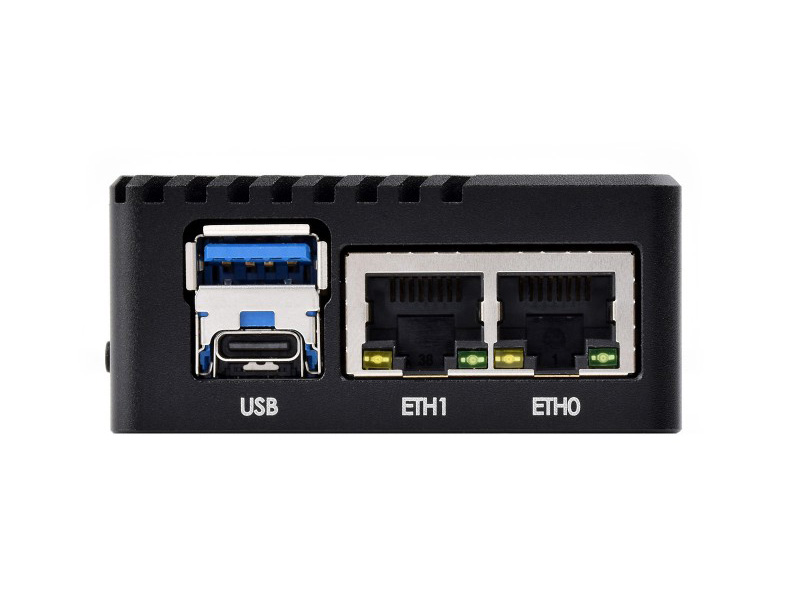

7. Порти RJ45 Gigabit Ethernet:
   • Два порти RJ45 Gigabit Ethernet, сумісні зі швидкостями 10/100/1000 Мбіт/с
   • ETHERNET 0: оригінальний мережевий порт CM5
   • ETHERNET 1: розширений мережевий порт PCIe
8. Порт USB3.2 Gen1 Type-A – для підключення різних USB-пристроїв
9. Живлення порту Type-C 5 або для програмування eMMC
10. Слот для картки TF - для підключення картки TF з попередньо записаним зображенням (ЛИШЕ для версії Lite)
11. Гігабітний мережевий чіп RTL8111H
12. Перемикач SYSTEM:
    • EEPROM_WP: Запобігання перезапису EEPROM
    • WiFi_DIS: WiFi вимкнено, тільки для версій CM5 з бездротовим зв'язком
    • BT_DIS: Bluetooth вимкнено, тільки для версій CM5 бездротового зв'язку
13. Індикатори:
    • Червоне світло: вказує на стан живлення Raspberry Pi
    • Зелене світло: вказує на робочий стан Raspberry Pi

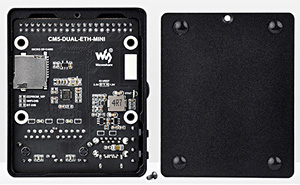

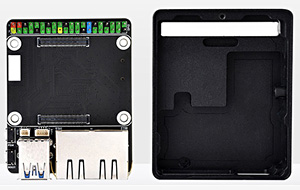

Посібник зі збирання:

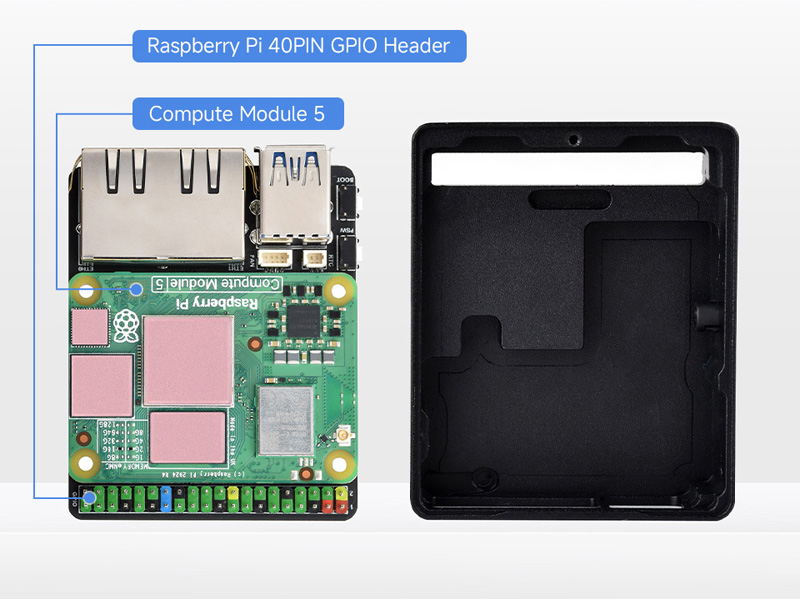

1. Зніміть нижні гвинти та нижню панель.	2. Обережно натисніть на порт Ethernet та вийміть базову плату CM5 mini.

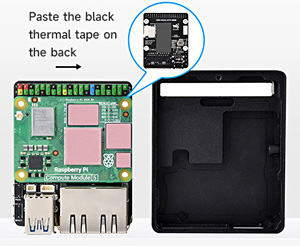

3. Наклейте термострічки на передню та задню сторони CM5, а потім встановіть CM5 на базову плату.	4. Встановіть базову плату в металевий корпус, закріпіть нижню панель, потім вставте картку TF і увімкніть живлення.

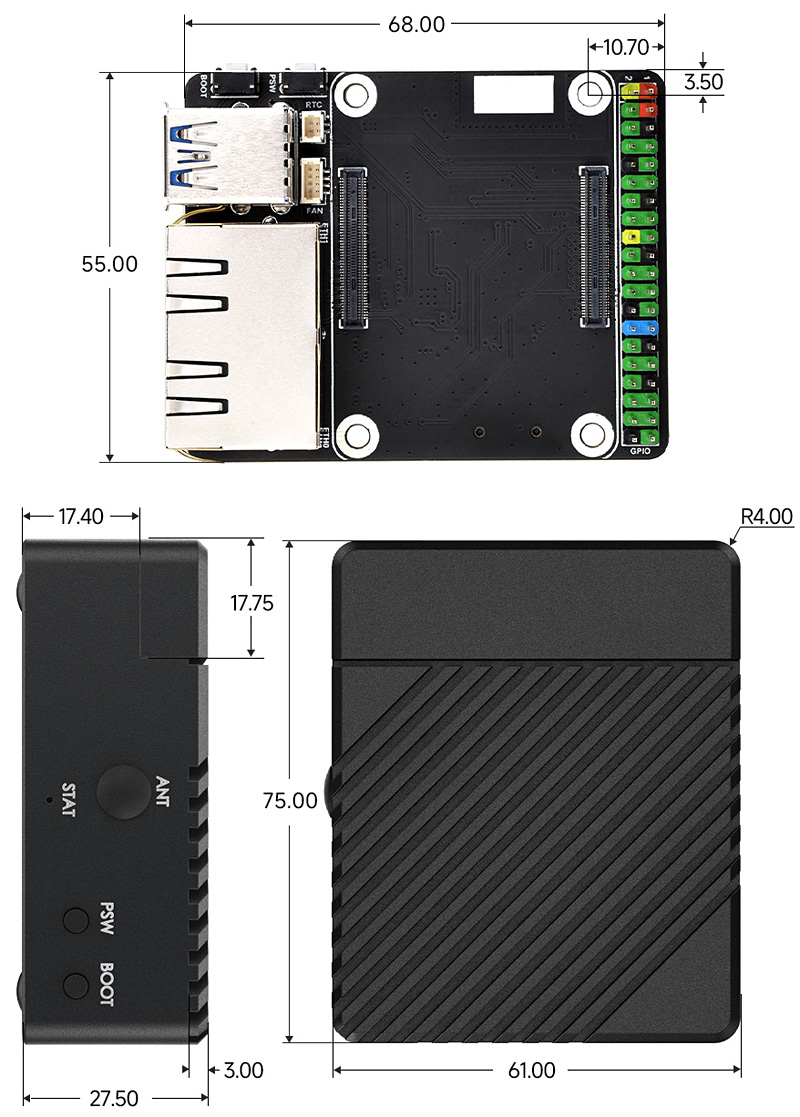

Габаритні розміри:

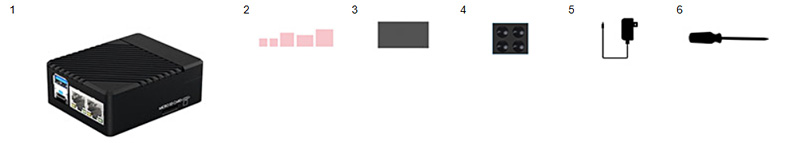

Комплектація:

1. CM5-DUAL-ETH-MINI + металевий корпус (у зборі) x1
2. Термолента 5шт x1
3. Чорна термострічка x1
4. Чорна протиковзна гума 4шт x1
5. Адаптер живлення 27 Вт x1
6. Викрутка х1

Посилання:

• Wiki
