Базова плата Nano Base Board (B) для Raspberry Pi Compute Module 5

Базова плата Nano (B) для обчислювального модуля Raspberry Pi 5 CM5 такого ж розміру, як CM5. Містить базові компоненти повноцінної роботи з обчислювальним модулем.

Код виробника: 30581, CM5-NANO-B

Компактний розмір та повна функціональність, з кількома периферійними інтерфейсами, підходить для вузьких прикладних середовищ:

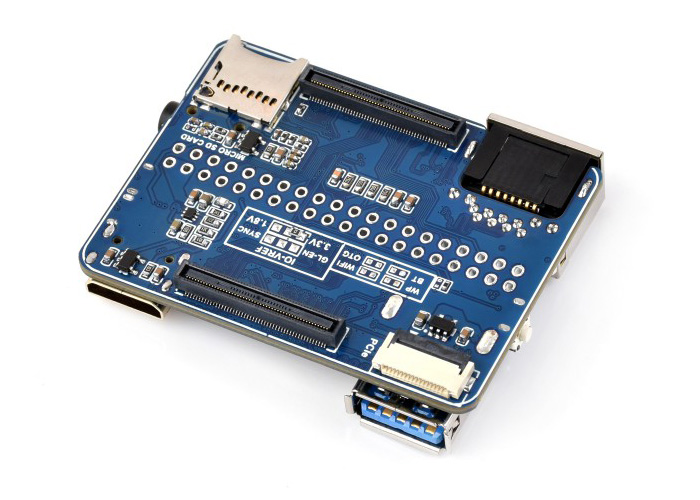

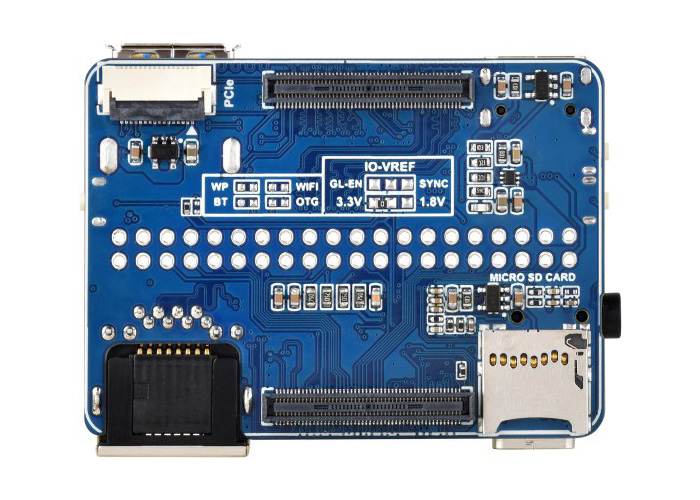

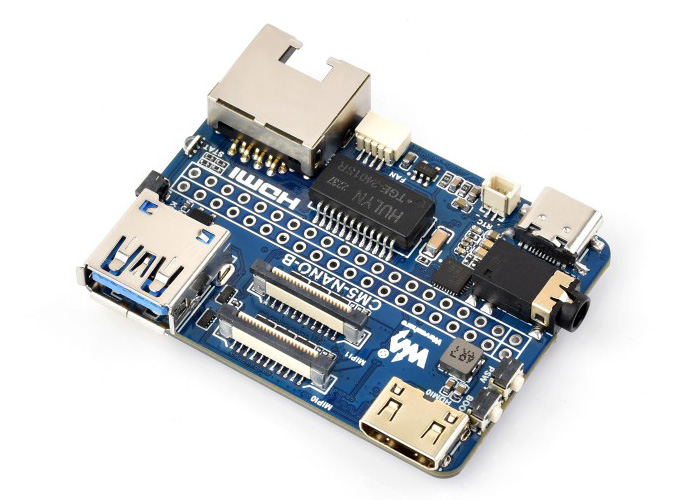

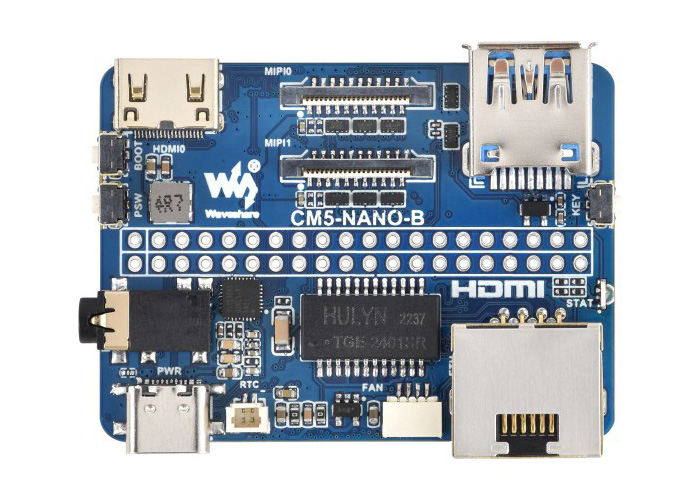

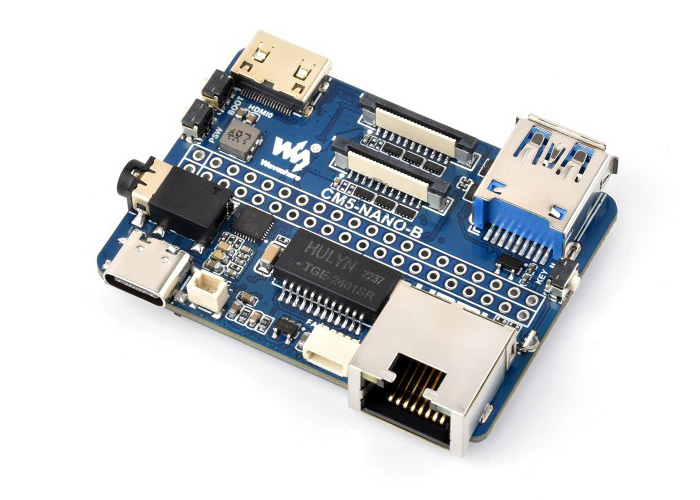

Розташування та призначення компонентів плати:

1. Роз'єм CM5 - підходить для всіх варіантів обчислювального модуля 5
2. Інтерфейс PCIe – 16-контактний роз'єм PCIe для підключення різних плат адаптерів PI5 PCIe
3. Слот для картки TF - для підключення картки TF із попередньо записаним чином системи (ТІЛЬКИ для версії Lite)
4. Конфігураційні контакти - Підтримка розширених функцій
5. Порт Mini HDMI - Підтримує вихід 4K
6. Кнопка BOOT - Натисніть перед увімкненням живлення та відпустіть після увімкнення, щоб увійти в режим запису.
7. Кнопка PSW – кнопка живлення
8. Аудіовихід 3.5 мм
9. Блок живлення / Програмування - 5 В живлення або використання для запису eMMC
10. 2-контактний роз'єм для батареї RTC JST-SH
11. Роз'єм FAN-4PIN JST-SH PWM для підключення вентилятора охолодження
12. Порт RJ45 Gigabit Ethernet – для доступу до мережі
13. Двоколірний світлодіодний індикатор
    • Червоне світло: індикатор живлення Raspberry Pi
    • Зелене світло: індикатор робочого стану Raspberry Pi
14. Кнопка користувача - підключена до GPIO21
15. USB-порт - високошвидкісний інтерфейс USB 3.2 Gen1 для підключення різних USB-пристроїв.
16. Подвійні інтерфейси MIPI - для підключення до дисплеїв DSI або камер CSI
17. Інтерфейс 40PIN GPIO - придатний для підключення до різних модулів HAT

Характеристики:

• Роз'єм CM5: Підходить для всіх варіантів обчислювального модуля 5
• Мережа: Роз'єм RJ45 для гігабітного Ethernet
• Роз'єм GPIO: З'єднувач Raspberry Pi 40PIN GPIO
• USB Порт: USB 3.2 Gen1 Type A
• MIPI Інтерфейс: MIPI 4-Lane × 2 (22-контактний 0.5-мм FPC-роз'єм)
• Відео Порт: Mini HDMI × 1, підтримує вихід 4K
• Аудіо: USB аудіо роз'єм 3.5 мм
• Сховище: Роз'єм для карти TF для варіантів Compute Module 5 Lite (без eMMC)
• Харчування: 5 В, 5 А
• PCIe 16-контактний роз'єм PCIe (PCIe Gen2/3 x1)
• Розміри 55×41 мм

Габаритні розміри:

Комплектація:

1. CM5-NANO-B x1
2. 2*20-контактний прямий штирьовий роз'єм з кодуванням кольору x1
