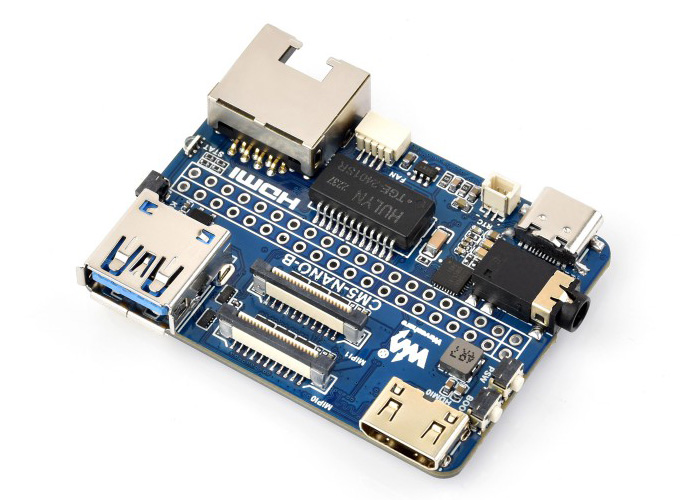

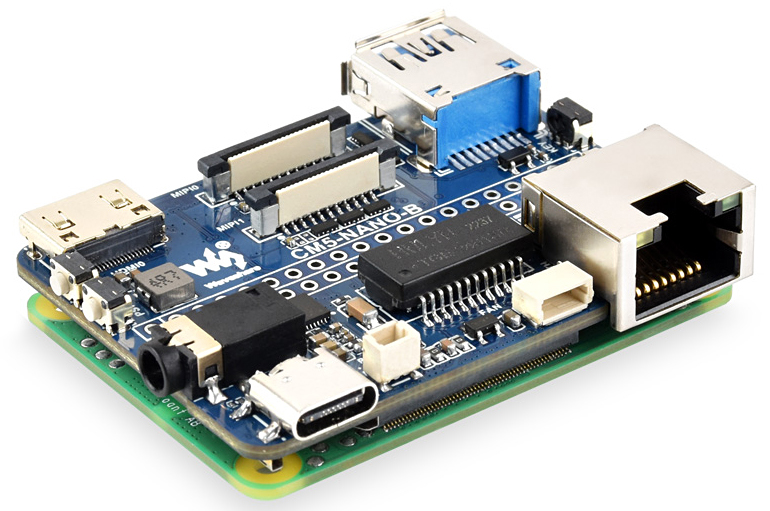

Базовая плата Nano Base Board (B) для Raspberry Pi Compute Module 5

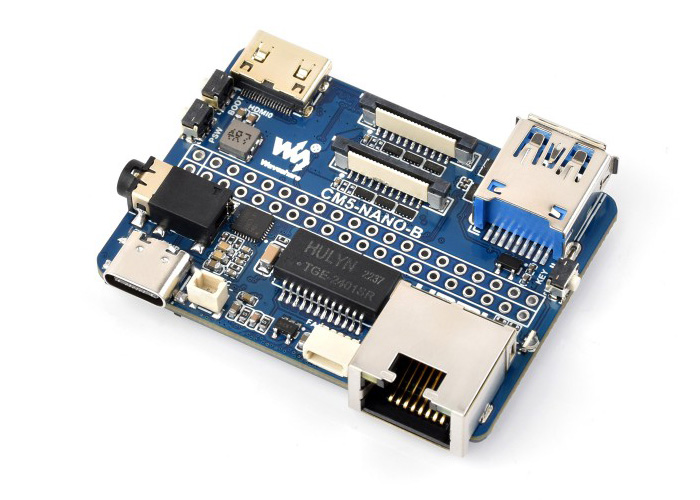

Базовая плата Nano (B) для вычислительного модуля Raspberry Pi 5 CM5, такого же размера, как CM5. Содержит базовые компоненты для полноценной работы с вычислительным модулем.

Код производителя: 30581, CM5-NANO-B

Компактный размер и полная функциональность, с несколькими периферийными интерфейсами, подходит для узких прикладных сред:

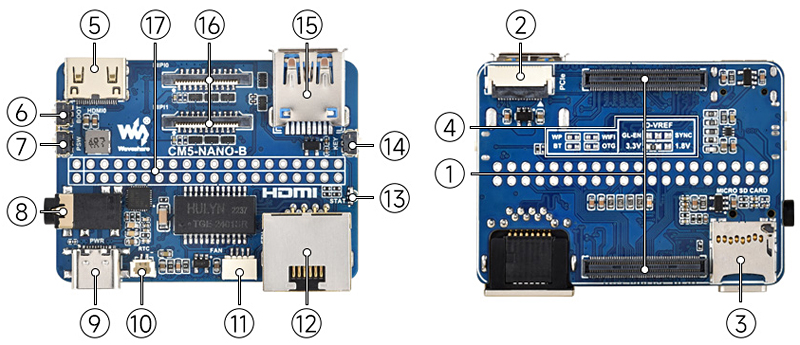

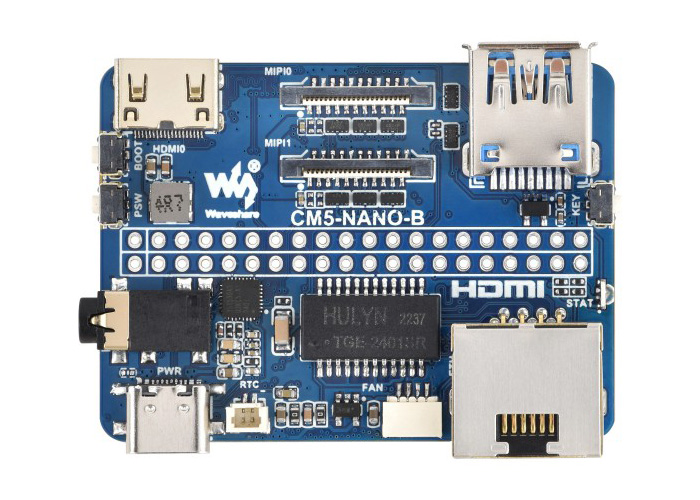

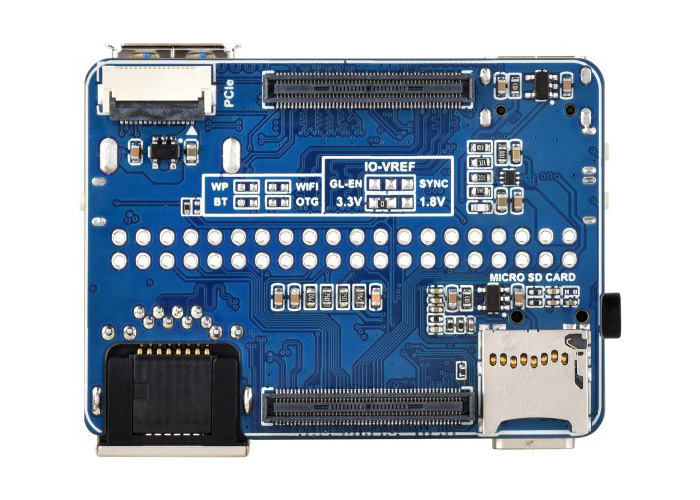

Расположение и назначение компонентов платы:

1. Разъем CM5 - Подходит для всех вариантов вычислительного модуля 5
2. Интерфейс PCIe - 16-контактный разъем PCIe для подключения различных плат адаптеров PI5 PCIe
3. Слот для карты TF - для подключения карты TF с предварительно записанным образом системы (ТОЛЬКО для версии Lite)
4. Конфигурационные контакты - Поддержка расширенных функций
5. Порт Mini HDMI - Поддерживает выход 4K
6. Кнопка BOOT - Нажмите перед включением питания и отпустите после включения, чтобы войти в режим записи.
7. Кнопка PSW - кнопка питания
8. Аудиовыход 3.5 мм
9. Блок питания / Программирование - 5 В питания или использование для записи eMMC
10. 2-контактный разъем для батареи RTC JST-SH
11. Разъем FAN - 4PIN JST-SH PWM для подключения вентилятора охлаждения
12. Порт RJ45 Gigabit Ethernet - для доступа к сети
13. Двухцветный светодиодный индикатор
    • Красный свет: индикатор питания Raspberry Pi
    • Зеленый свет: индикатор рабочего состояния Raspberry Pi
14. Пользовательская кнопка - подключенная к GPIO21
15. USB-порт - Высокоскоростной интерфейс USB 3.2 Gen1 для подключения различных USB-устройств.
16. Двойные интерфейсы MIPI - для подключения к дисплеям DSI или камерам CSI
17. Интерфейс 40PIN GPIO - подходящий для подключения к различным модулям HAT

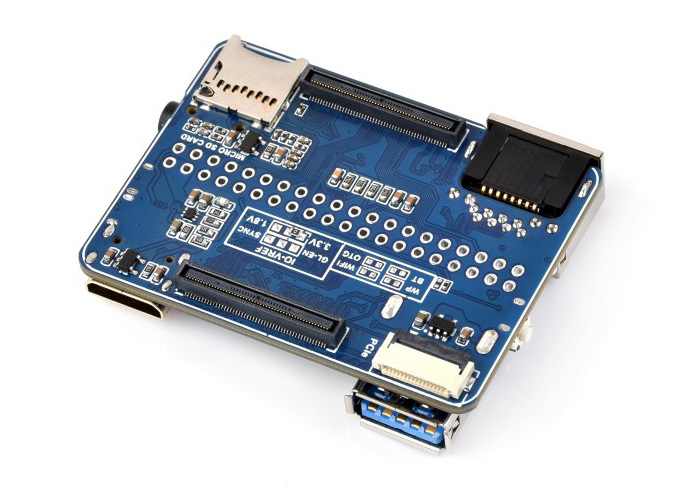

Характеристики:

• Разъем CM5: Подходит для всех вариантов вычислительного модуля 5
• Сеть: Разъем RJ45 для гигабитного Ethernet
• Разъём GPIO: Соединитель Raspberry Pi 40PIN GPIO
• USB Порт: USB 3.2 Gen1 Type A
• MIPI Интерфейс: MIPI 4-Lane × 2 (22-контактный 0.5-мм FPC-разъем)
• Видео Порт: Mini HDMI × 1, поддерживает выход 4K
• Аудио: USB аудио разъем 3.5 мм
• Хранилище: Разъем для карты TF для вариантов Compute Module 5 Lite (без eMMC)
• Питание: 5 В, 5 А
• PCIe 16-контактный разъем PCIe (PCIe Gen2/3 x1)
• Размеры 55 × 41 мм

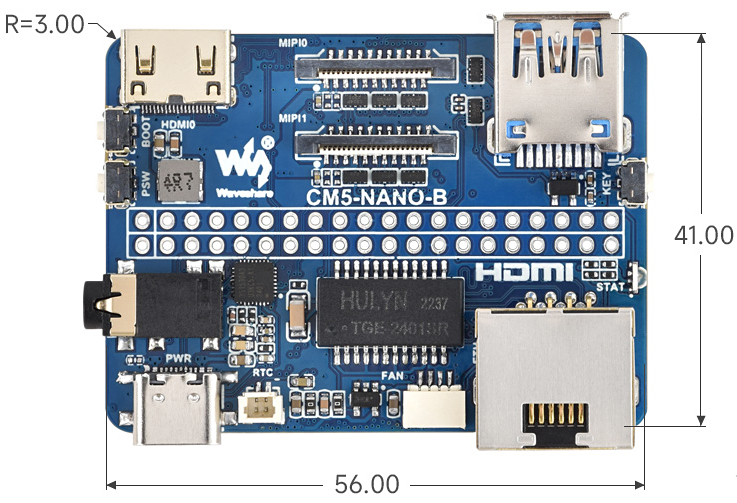

Габаритные размеры:

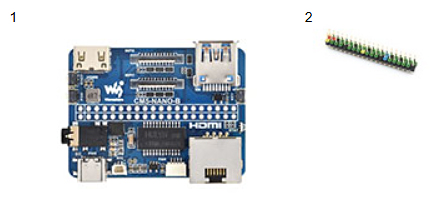

Комплектация:

1. CM5-NANO-B x1
2. 2*20-контактный прямой штыревой разъем с цветовой кодировкой x1

Ссылки:

• Wiki
