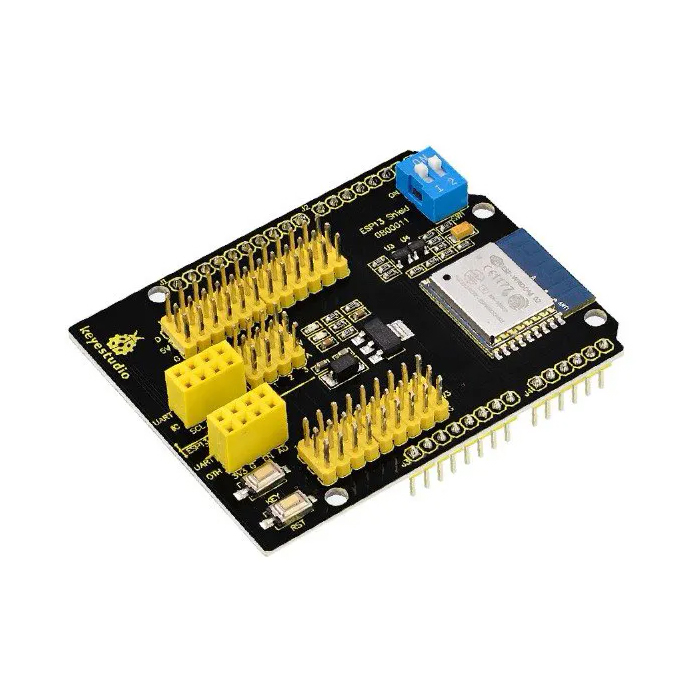

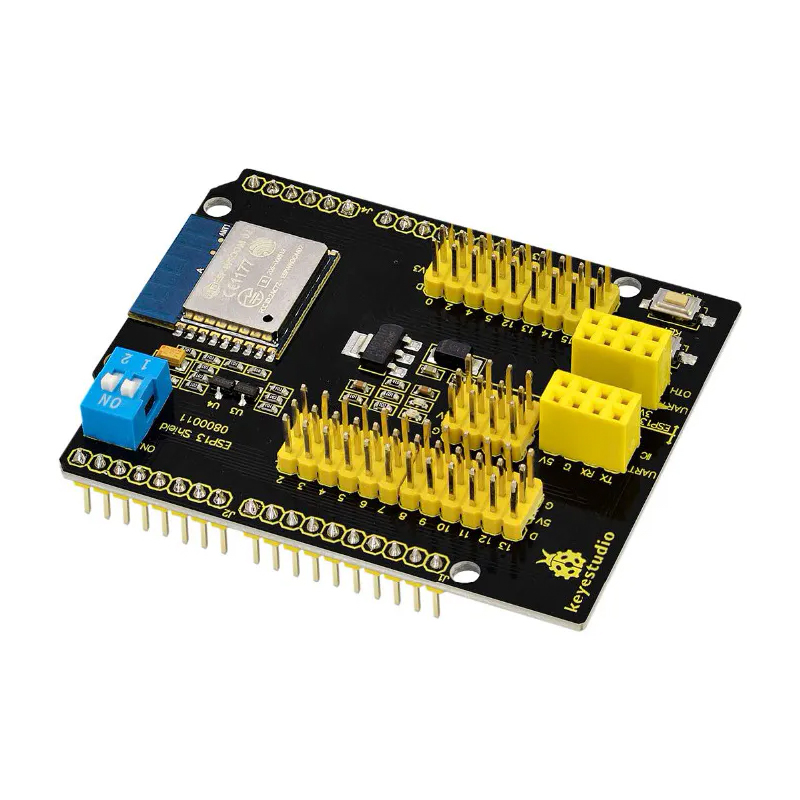

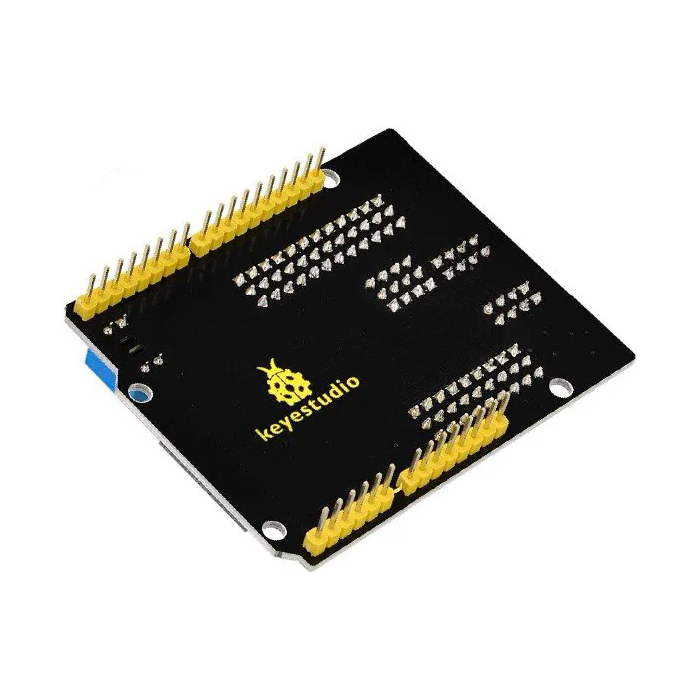

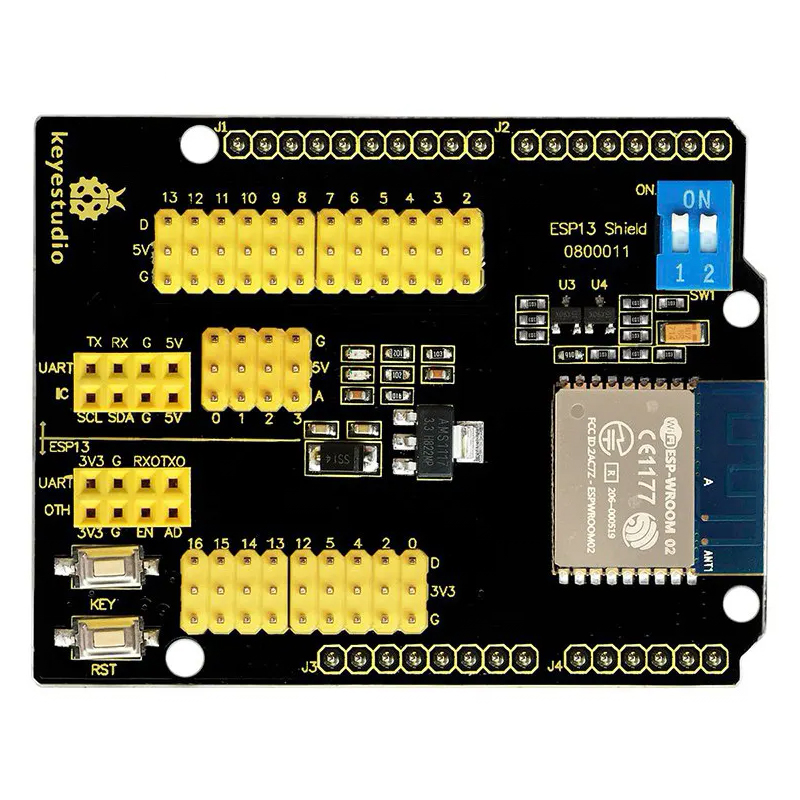

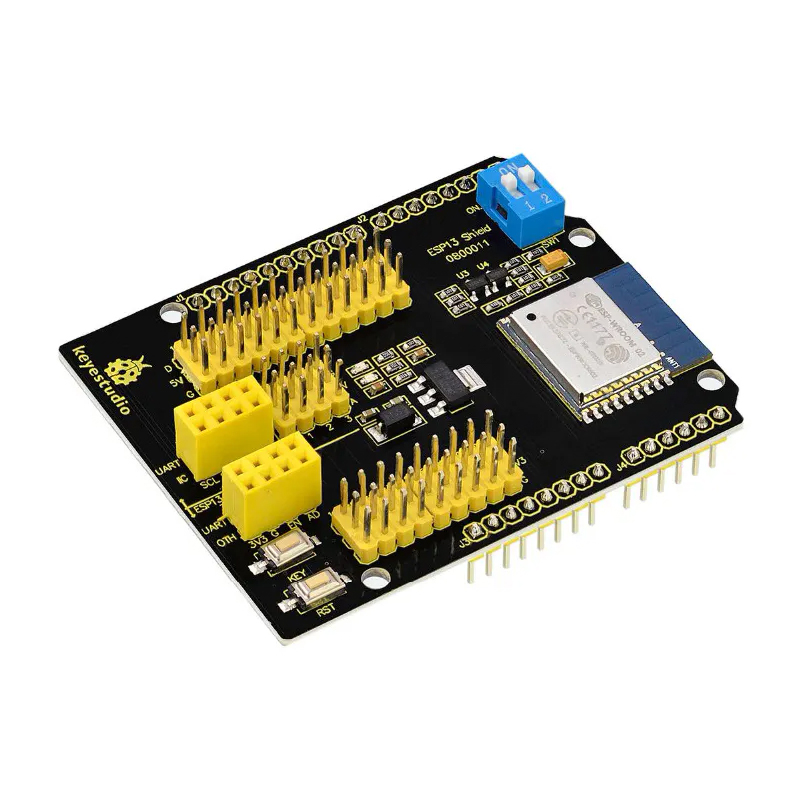

Плата розширення з ESP-13 для Arduino UNO від Keyestudio

код: DPC656

Keyestudio
  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

очікується

Повідомити
1
голосувати
  • Плата розширення з ESP-13 для Arduino UNO від Keyestudio
  • Плата розширення з ESP-13 для Arduino UNO від Keyestudio
  • Плата розширення з ESP-13 для Arduino UNO від Keyestudio
  • Плата розширення з ESP-13 для Arduino UNO від Keyestudio
  • Опис
  • Відгуки
  • Задати питання

У наші дні WiFi є повсюди в нашому повсякденному житті, а мікроконтролери Arduino стають все більш популярними. Плата розширення keyestudio ESP13 спеціально розроблена для підключення мікроконтролерів Arduino до мережі WiFi. Він використовує чіп промислового класу ESP8266, упакований у мікро-модуль ESP-13 з металевим екраном та підвищеною перешкодою. Роз'єм сумісний з основною платою управління, такою як Arduino Uno та Mega2560. Тим часом він використовує мікросхему перетворення напруги при підключенні мікроконтролера Arduino, який сумісний з 3.3 і 5 В контролерами.

Код виробника: KS0366

Послідовний порт шилда управляється двопозиційним перемикачем, тому його можна використовувати окремо як плату розширення мікроконтролера Arduino або як шилд ESP8266. Через нього до UART контролера підключається ESP-13 для параметрів WiFi і послідовного порту на основі веб-сервера. Його можна використовувати не тільки як незалежну плату розробки ESP8266, завантажуючи офіційну прошивку AT-команд, прошивку з відкритим кодом NodeMCU і т.д. д., але як автономний шилд Arduino UNO з усіма вивідними контактами.

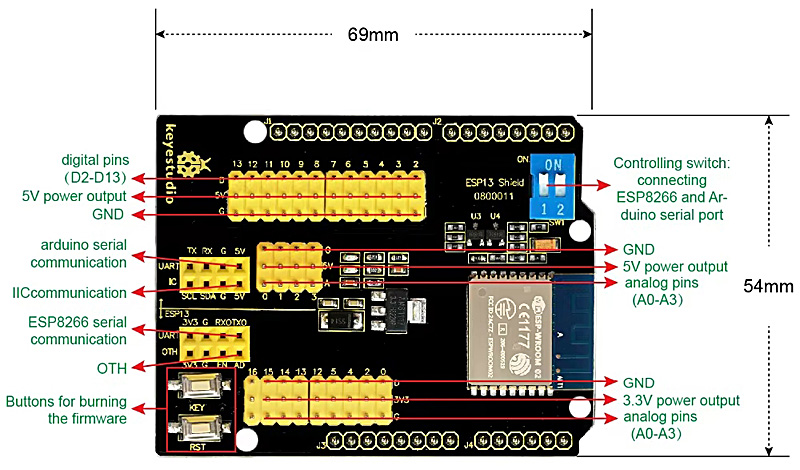

Розташування та призначення компонентів плати розширення:

Характеристики:

  • Підтримка стандартів бездротового зв'язку 802.11 b/g/n.
  • Підтримка робочих режимів STA/AP
  • Вбудований стек протоколів TCP/IP, що дозволяє настроювати сокет.
  • Підтримка стандартних TCP/UDP-сервера та клієнта.
  • Швидкість передачі даних послідовного порту становить 1200/2400/4800/9600/19200/38400/57600/74800/115200 біт/с.
  • Дані послідовного порту: 5/6/7/8 біт
  • Послідовна перевірка парності: ні
  • Стоповий біт послідовного порту: 1/2 біта
  • Стандартний крок висновків Arduino Uno/Mega
  • Висновки Arduino: 2/3/4/5/6/7/8/9/10/11/12/13
  • Висновки ESP8266 GPIO: 0/2/4/5/9/10/12/13/14/15/16/АЦП/EN/UART/TX/UART RX/UART
  • Кнопка скидання
  • Кнопка KEY для функції конфігурації мультиплексування
  • Два DIP-перемикачі забезпечують розширене перемикання між послідовними портами Arduino та ESP8266.
  • Робочий струм WiFi: безперервна передача ≈700 мА (200 мА макс.), в режимі очікування <200 мкА.
  • Швидкість бездротової передачі: 110 - 460800 біт/с
  • Робоча температура: -40℃ ~ +125℃
  • Розміри: 69 х 54 х 19 мм
  • Вага: 22.7 г
