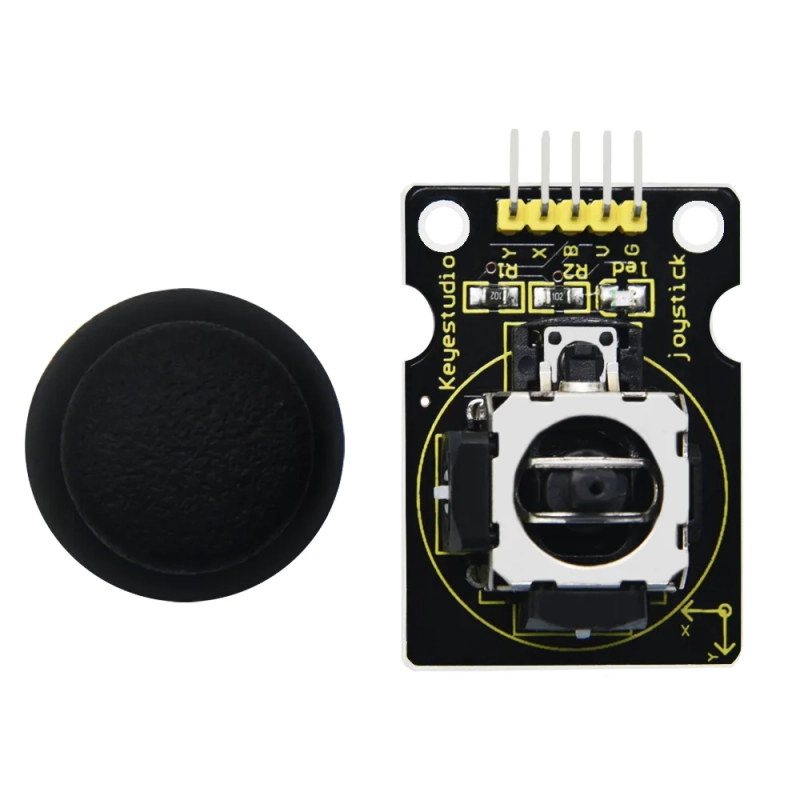

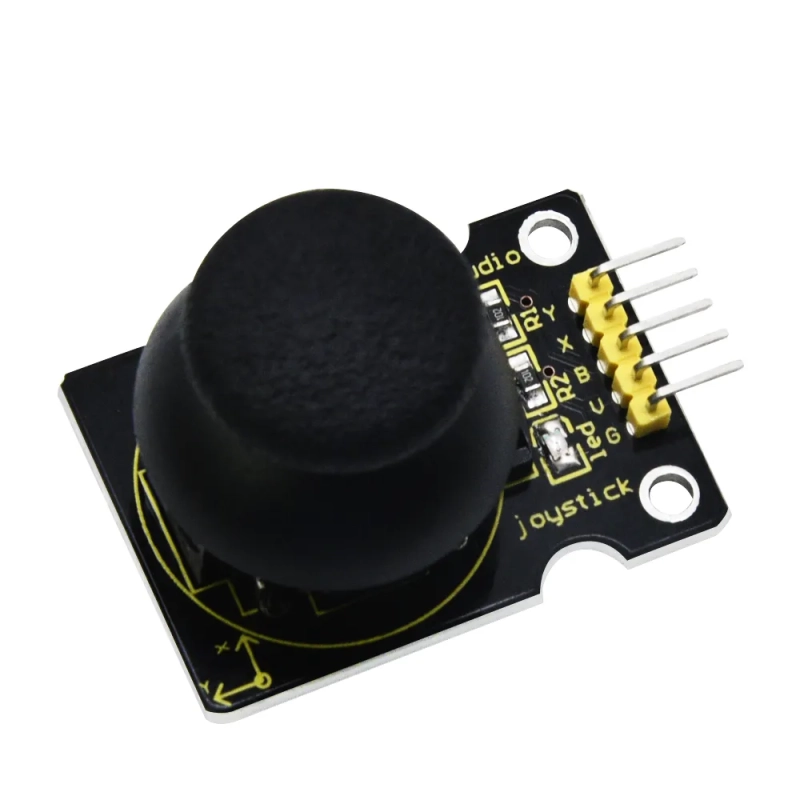

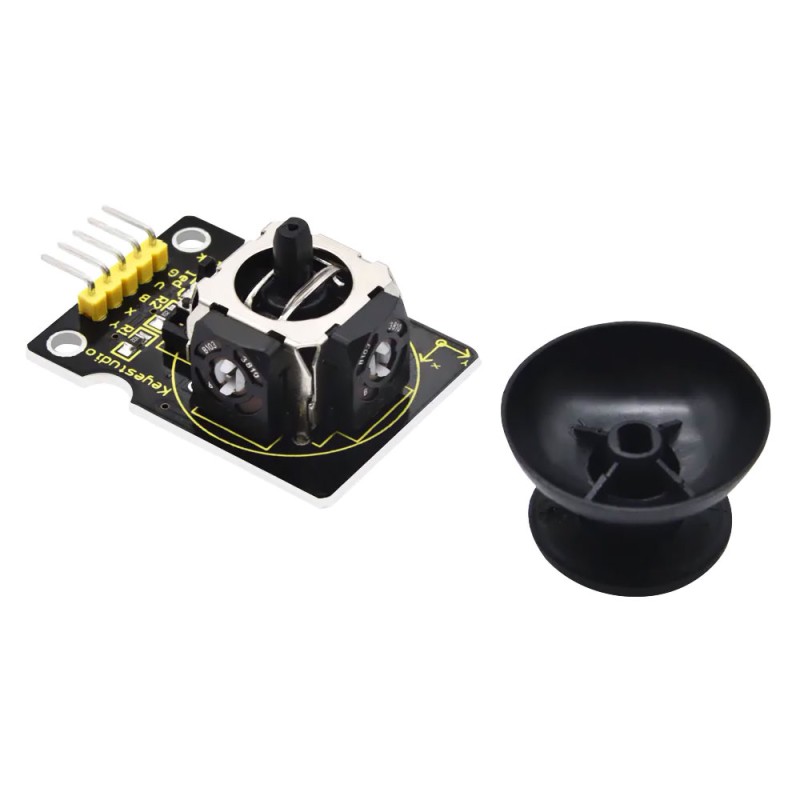

Модуль аналогового PS2 джойстика для Arduino від Keyestudio

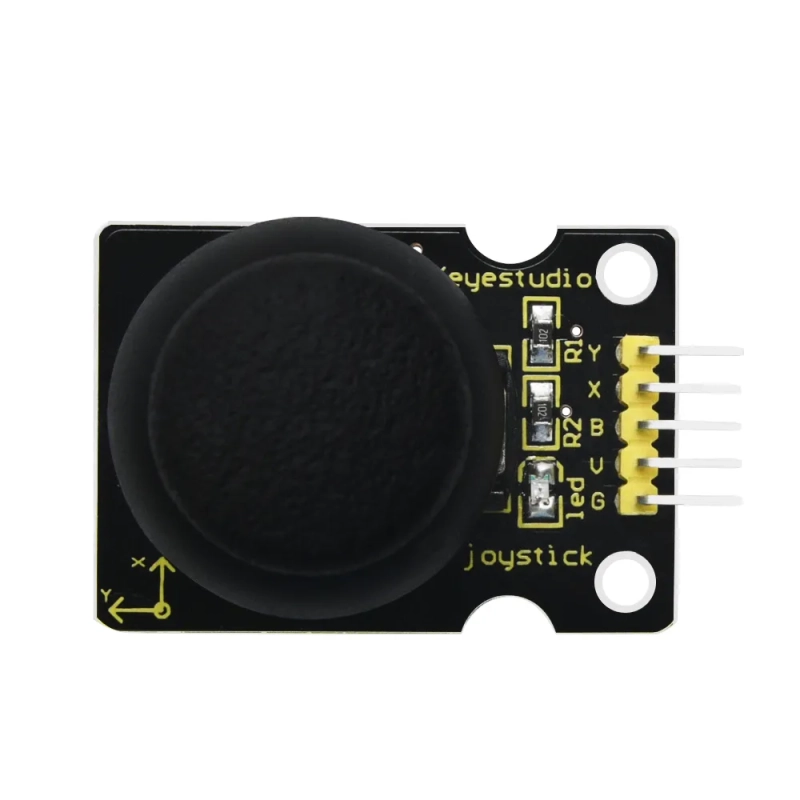

Джойстик має 5 виводів: VCC (+5D), GND (земля), Х (переміщення по осі Х), Y (переміщення по осі Y) та Button (сигналізує чи натиснута кнопка). Підключіть живлення та знімайте з виводів X, Y та Button статус поточного положення джойстика. На виходах Х та Y сигнал диференційований, тобто змінюється від кута нахилу ручки.

Код виробника: KS0008

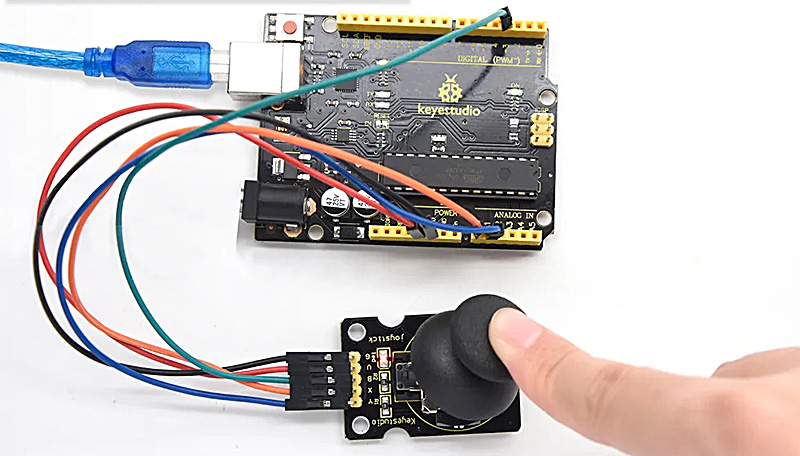

При використанні напруги живлення 5В за замовчуванням на аналогових висновках X і Y буде 2.5В. При переміщенні джойстика в один бік напруга наростатиме до 5В, при русі джойстика в інший бік напруга падатиме до 0В. Виводи підключаються до аналогових входів Arduino. Таким чином можна отримувати точне положення джойстика і реагувати на кут нахилу, а не тільки на сам факт нахилу ручки.

Характеристики:

• Напруга живлення: від 3.3 В до 5 В
• Розміри плати джойстика: 27х45 мм
• Діаметр отворів кріплення: 3мм
• Вага: 10.4 р.
