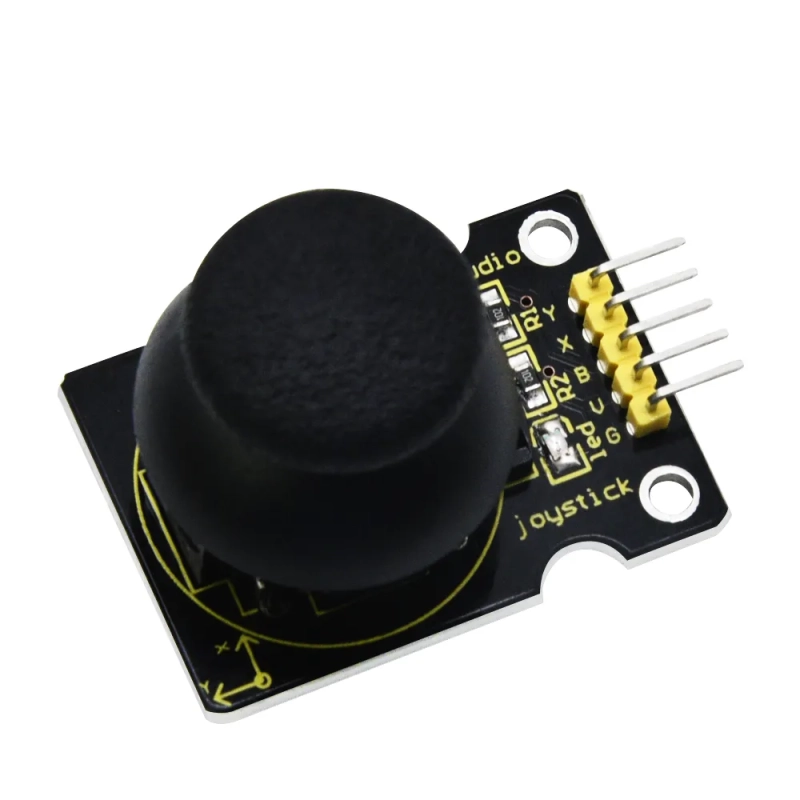

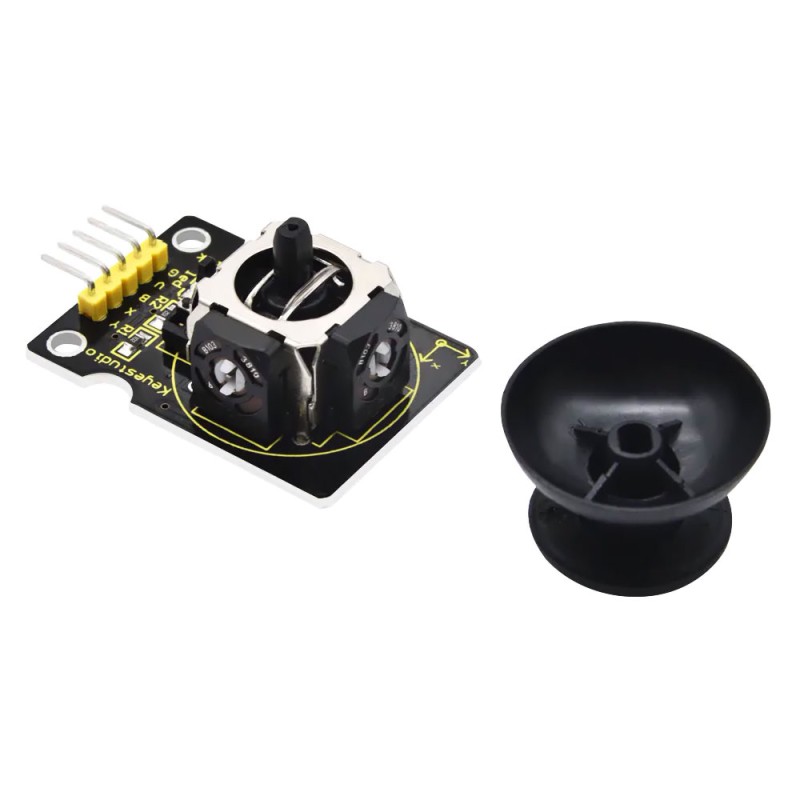

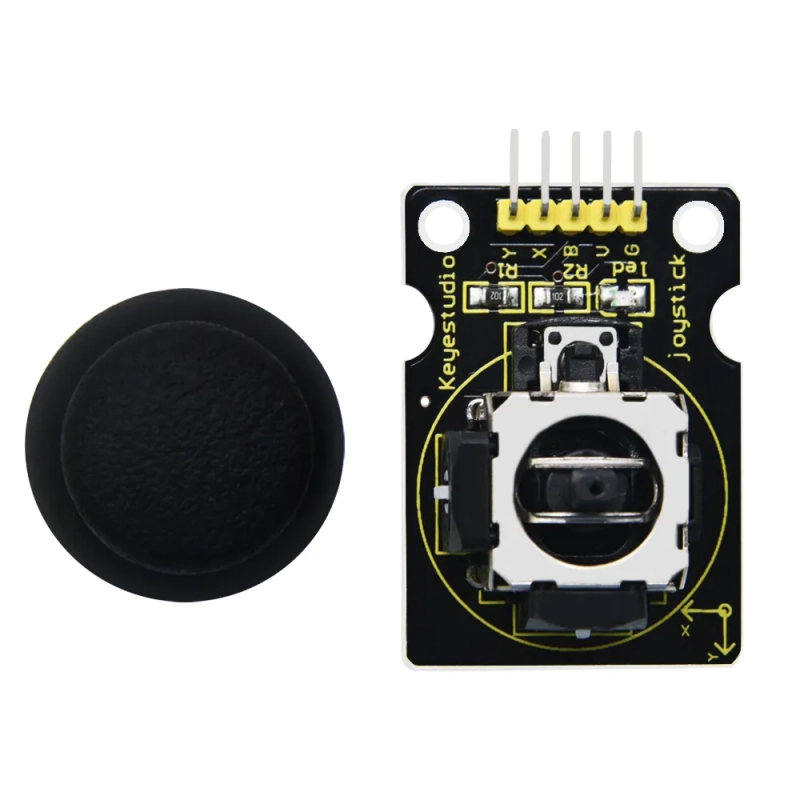

Модуль аналогового PS2 джойстика для Arduino от Keyestudio

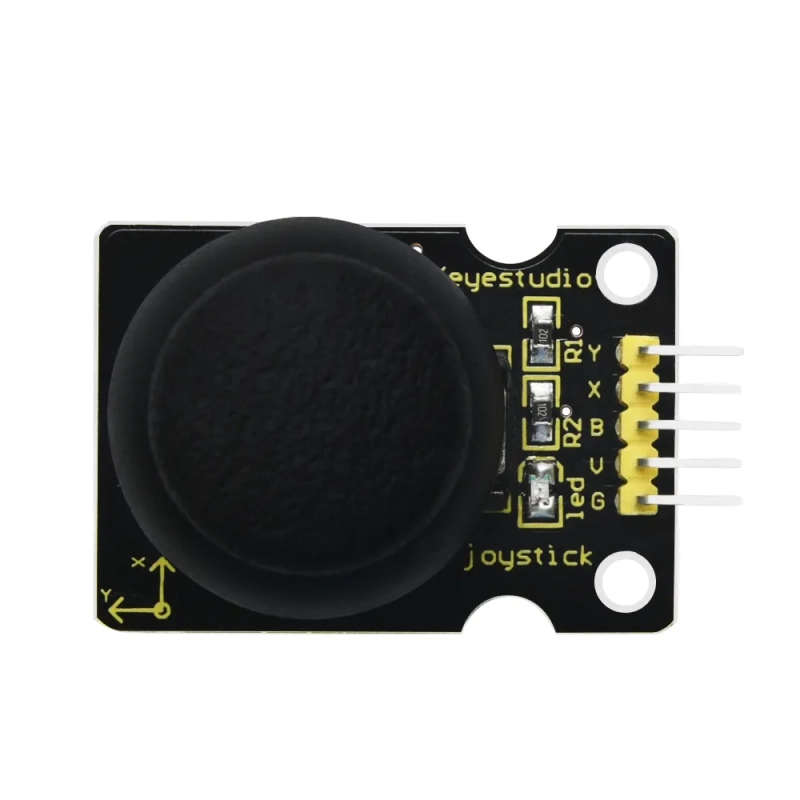

Джойстик имеет 5 выводов: VCC (+5D), GND (земля), Х (перемещение по оси Х), Y (перемещение по оси Y) и Button (сигнализирует нажата ли кнопка). Подключите питание и снимайте с выводов X, Y и Button статус текущего положения джойстика. На выходах Х и Y сигнал дифференцированный, то есть изменяется от угла наклона ручки.

Код производителя: KS0008

При использовании напряжения питания 5В, по умолчанию на аналоговых выводах X и Y будет 2.5В. При перемещении джойстика в одну сторону напряжение будет нарастать до 5В, при движении джойстика в другую сторону напряжение будет падать до 0В. Выводы подключаются к аналоговым входам Arduino. Таким образом можно получать точное положение ручки джойстика и реагировать на угол наклона, а не только на сам факт наклона ручки.

Характеристики:

• Напряжение питания: от 3.3 В до 5 В
• Размеры платы джойстика: 27х45 мм
• Диаметр крепежных отверстий: 3мм
• Вес: 10.4 г.
