Індикатор рівня сигналу M368 з LCD-дисплеєм (вольтметр, S-метр, VU-метр)

Модуль М368 — це багатофункціональний пристрій, оснащений графічним дисплеєм розміром 1,8 дюйма. Вбудоване програмне забезпечення дозволяє імітувати роботу аналогового стрілкового індикатора, що робить його універсальним інструментом для різноманітних застосувань. Наприклад: вольтметр у блоці живлення відслідковуватиме зміни вихідної напруги візуально за показами стрілки та цифрової індикації на дисплеї; VU-метр, підключений до лінійного виходу звукової апаратури, відобразить на екрані рух стрілки в такт музиці, а при максимальній амплітуді сигналу засвітиться індикатор перевантаження — PEAK. S-метр у радіозв’язку — це вимірювач рівня прийнятого радіосигналу в умовних балах шкали S. Компактні розміри модуля забезпечують зручність установки та використання.

На платі зліва та справа від дисплея передбачені отвори для кріплення модуля. На зворотному боці плати розташовані дві кнопки, які дозволяють перегортати та вибирати один із запрограмованих пресетів (режимів).:

• Key1: зміна пресетів — вперед
• Key2: зміна пресетів — назад

Вольтметр (3 пресети):

• Вимірювання постійної напруги;
• Три діапазони: 0–12В; 0–36В; 0–100В;
• При перемиканні між діапазонами необхідне налаштування рівня вхідного сигналу за допомогою регулюючого резистора RV1 на платі;
• АЦП: розрядність — 10bit, роздільна здатність — 3,2 мВ.

S-метр (2 пресети):

• У радіозв’язку вимірювач рівня прийнятого радіосигналу в умовних балах шкали S;
• На одному з двох пресетів знизу відображається цифрове значення балів шкали S, а також рівень сигналу у +dB;
• Мінімальна вхідна напруга — 0,2В.

VU-метр (16 пресетів):

• Вимірювальний прилад, що використовується в звуковій техніці для визначення рівня звукового сигналу;
• 16 різних варіантів на вибір;
• Мінімальна вхідна напруга — 0,2В;
• Номінальна вхідна напруга — 1В.

Напруга живлення модуля: +5…+12В (контакт +V на платі). Споживчий струм: 60 мА.

Вимірювальний сигнал подається на вхід INP та загальний контакт з живленням GND. На платі передбачено регулюючий резистор RV1, призначений для налаштування рівня вхідного сигналу. Цей модуль ідеально підійде радіоаматорам, які бажають доповнити свої конструкції індикатором рівня сигналу. Набір пресетів VU-метра дозволяє обрати оформлення дисплея як графічне, так і кольорове, відповідно до власних уподобань.

Увага! У разі застосування даного модуля для будь-яких вимірювальних цілей необхідне використання відповідних зовнішніх формуючих і(або) вимірювальних схемних рішень.

Режим вимірювання напруги:

Режим вимірювання S-метр:

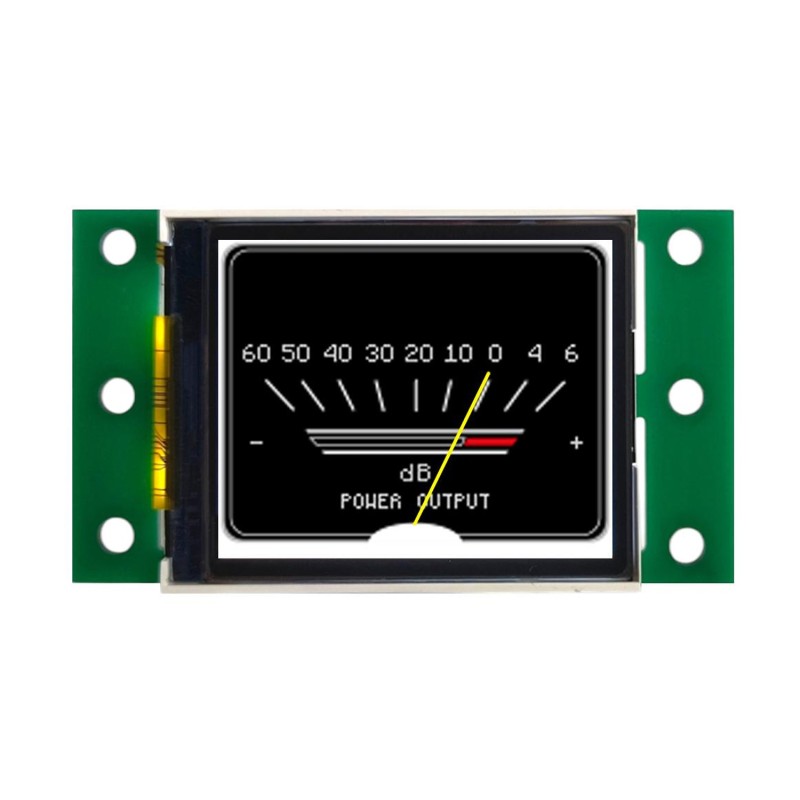

Режим вимірювання VU-метр (різні оформлення на вибір, як приклад: 8 із 16 можливих):
