Индикатор уровня сигнала M368 с LCD-дисплеем (вольтметр, S-метр, VU-метр)

Модуль М368 — это многофункциональное устройство, оснащённое графическим дисплеем размером 1,8 дюйма. Встроенное программное обеспечение позволяет имитировать работу аналогового стрелочного индикатора, что делает его универсальным инструментом для разнообразных применений. Например: вольтметр в блоке питания будет отслеживать изменения выходного напряжения визуально по показаниям стрелки и цифровой индикации на дисплее; VU-метр подключённый к линейному выходу звуковой аппаратуры отобразит на экране движение стрелки в такт музыке, а при максимальной амплитуде сигнала засветится индикатор перегрузки — PEAK. S-метр в технике радиосвязи - это измеритель уровня принимаемого радиосигнала в условных баллах шкалы S. Компактные размеры модуля обеспечивают удобство установки и использования.

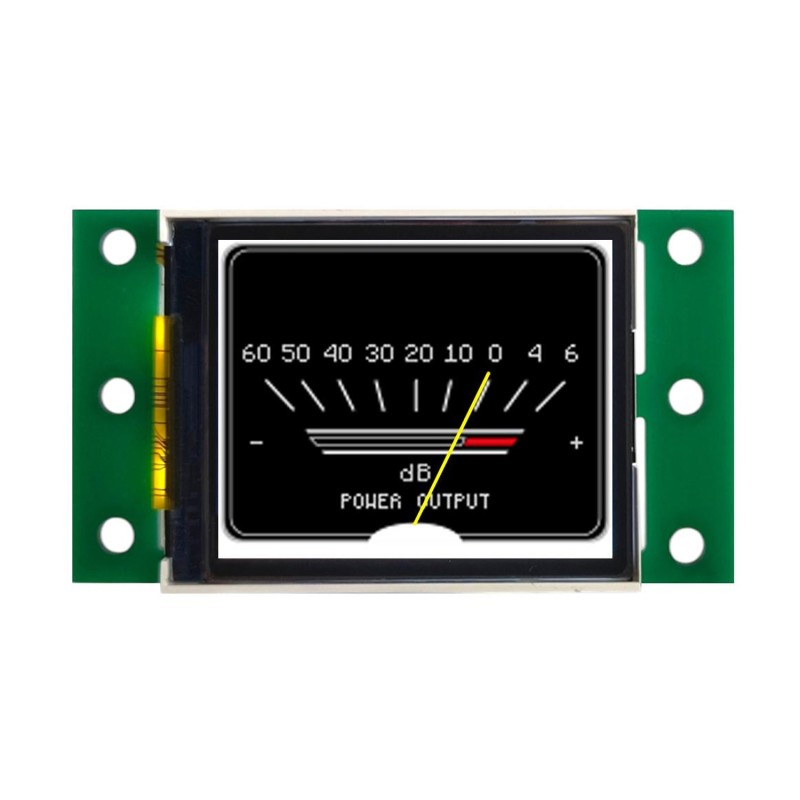

На плате слева и справа от дисплея предусмотрены отверстия для крепления модуля в корпус. На задней стороне платы расположены две кнопки, которые позволяют перелистывать и выбирать один из запрограммированных пресетов (режимов):

• Key1: смена пресетов - вперёд
• Key2: смена пресетов - назад

Вольтметр (3 пресета):

• Измерение постоянного напряжения;
• Три диапазона: 0–12В; 0–36В; 0–100В;
• При переключении между диапазонами требуется подстройка уровня входного сигнала подстроечным резистором RV1 на плате;
• АЦП: разрядность - 10bit, разрешающая способность - 3,2мВ.

S-метр (2пресета):

• в технике радиосвязи измеритель силы принимаемого радиосигнала в условных баллах шкалы S;
• на одном из двух пресетов внизу отображается цифровое значение баллов шкалы S, а также уровень сигнала в +dB;
• минимальное входное напряжение 0,2В.

VU-метр (16 пресетов):

• измерительный прибор, применяемый в звуковой технике для определения уровня звукового сигнала;
• 16 различных вариантов на выбор;
• минимальное входное напряжение 0,2В;
• Номинальное входное напряжение 1В.

Напряжение питания модуля +5...+12В (контакт +V на плате). Ток потребления 60мА.

Измерительный сигнал подаётся на вход INP и общий контакт с питанием GND. На плате предусмотрен подстроечный резистор RV1, предназначенный для подстройки уровня входного сигнала. Этот модуль идеально подойдёт радиолюбителям которые желают дополнить свои конструкции индикатором уровня сигнала. Набор пресетов VU-метра позволяет выбрать оформление дисплея как графическое так и цветовое по своему предпочтению.

Внимание! В случае применения данного модуля для каких-либо измерительных целей необходимо использование соответствующих внешних формирующих и(или) измерительных цепей.

Режим измерения напряжения:

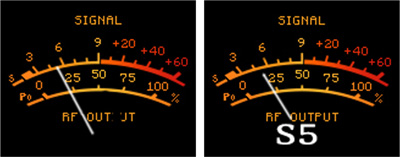

Режим измерения S-метр:

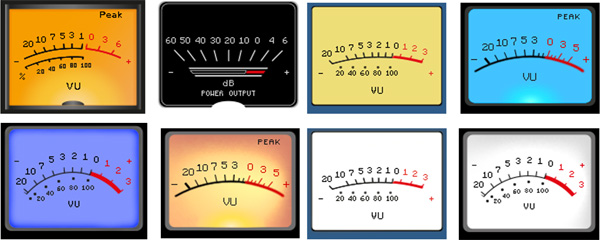

Режим измерения VU-метр (различные цветовые оформления на выбор, как пример 8 из 16 возможных):
