Набір для автоматичного поливу рослин DIY Flower Plant Watering Kit від Elecrow

Цей розумний комплект для поливу рослин містить водяний насос, датчик вологості ґрунту, водопровідну трубку довжиною 50 см, релейний модуль та інші необхідні компоненти, необхідні для побудови системи, яка може поливати рослини залежно від вологості ґрунту. Цей комплект автоматично поливає рослини та контролює вологість ґрунту в горщиках. Вам не потрібно турбуватися про свої рослини, коли ви знаходитесь поза домом.

Код виробника: DPI14556K

Схема підключення:

Складання конструкції:

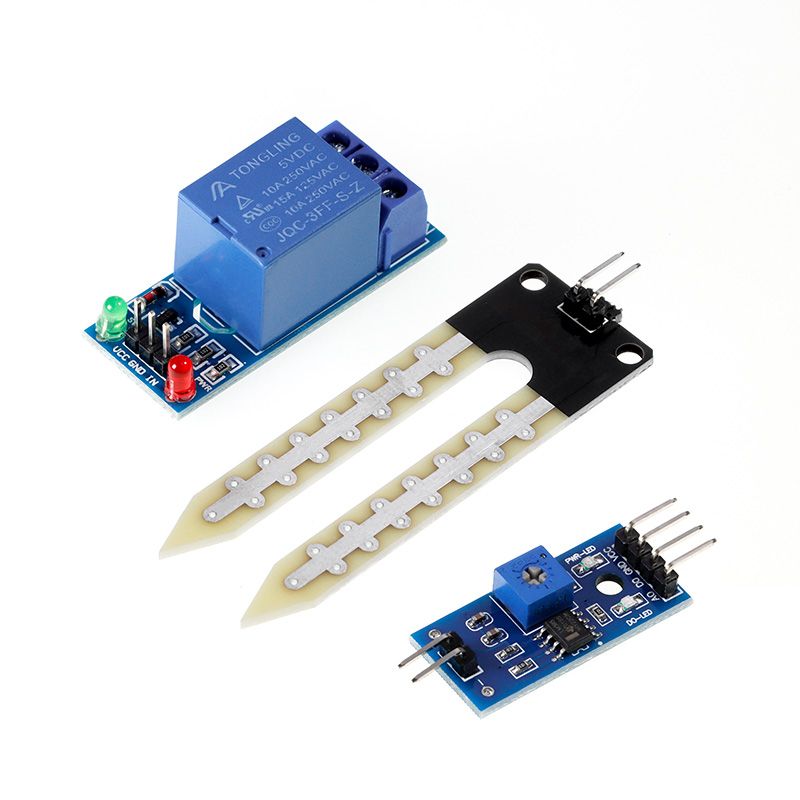

• Перевірте модуль реле: підключіть VCC модуля реле до 5, GND до землі, IN до GND, і реле переключиться. Коли IN не підключено, реле відновлюється, тому ви можете чути повторюваний звук «клацання» реле.
• Перевірте модуль датчика вологості ґрунту: Підключіть зонд вилки та модуль датчика двома проводами Dupont. VCC підключіть до 5 В, GND до заземлення. При підключенні живлення світиться червоний світлодіод. Зелений (синій) колір вказує на спрацювання модуля датчика при високій вологості, наприклад, зануривши сенсор у склянку з водою.
• Підключіть червоний провід водяного насоса до 5 В, чорний провід до заземлення – насос почне працювати. Не допускайте роботи насоса на повітрі понад 1 секунду. Тепер можна підключити червоний дріт насоса через контакти реле.
• Не лийте воду безпосередньо на датчик. Вологість води може призвести до корозії датчика.

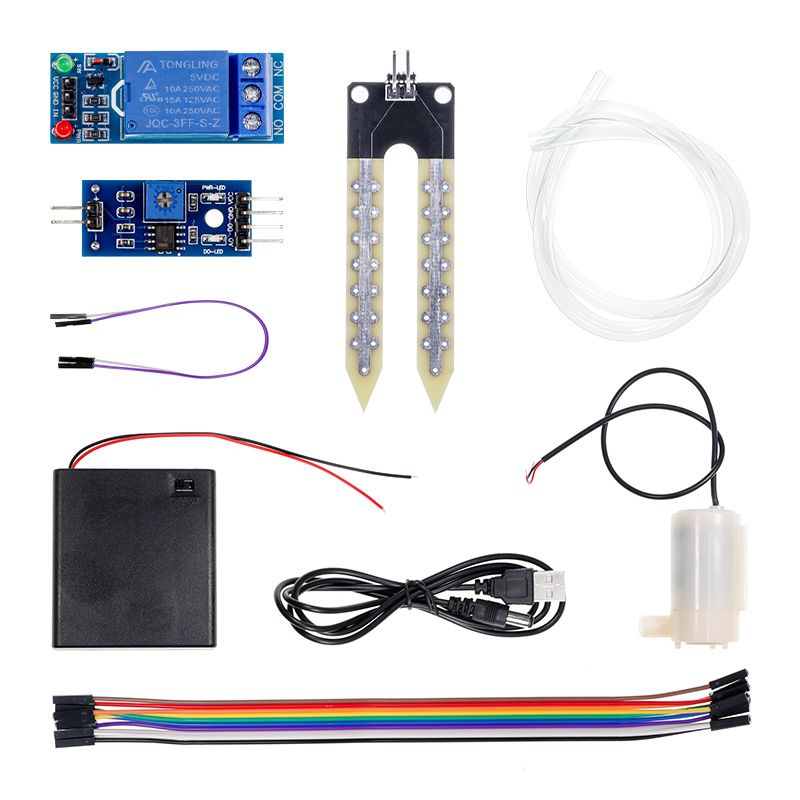

Комплектація:

• 1x Батарейний відсік
• 1x Датчик вологості ґрунту + Модуль порівняння

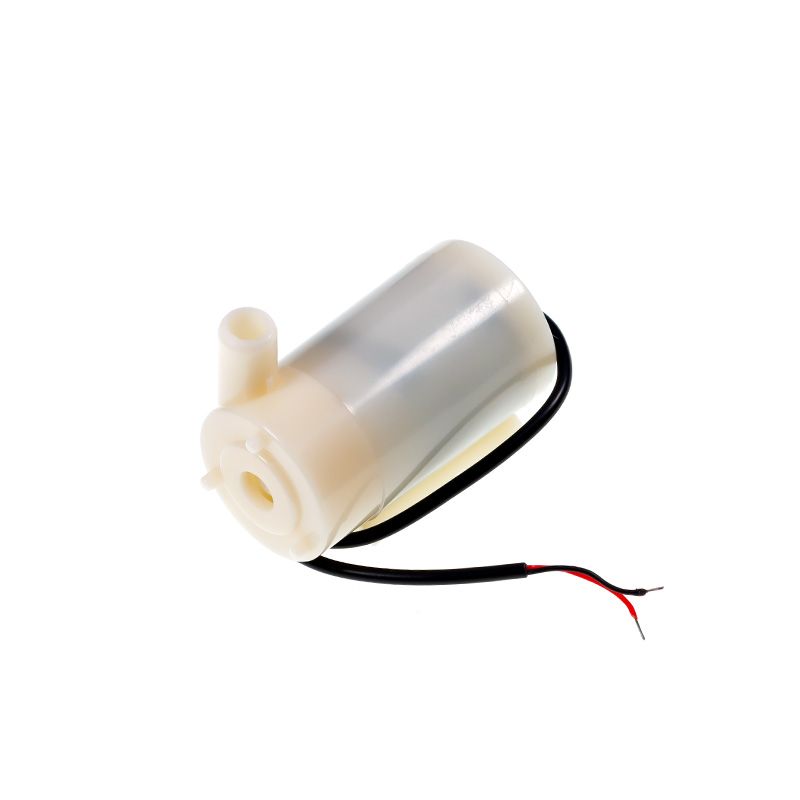

• 1x Водяний насос
• 1x USB-кабель живлення
• 1x 50 см силіконова водопровідна труба
• 1x Модуль реле
• 10x перемічка Dupont
