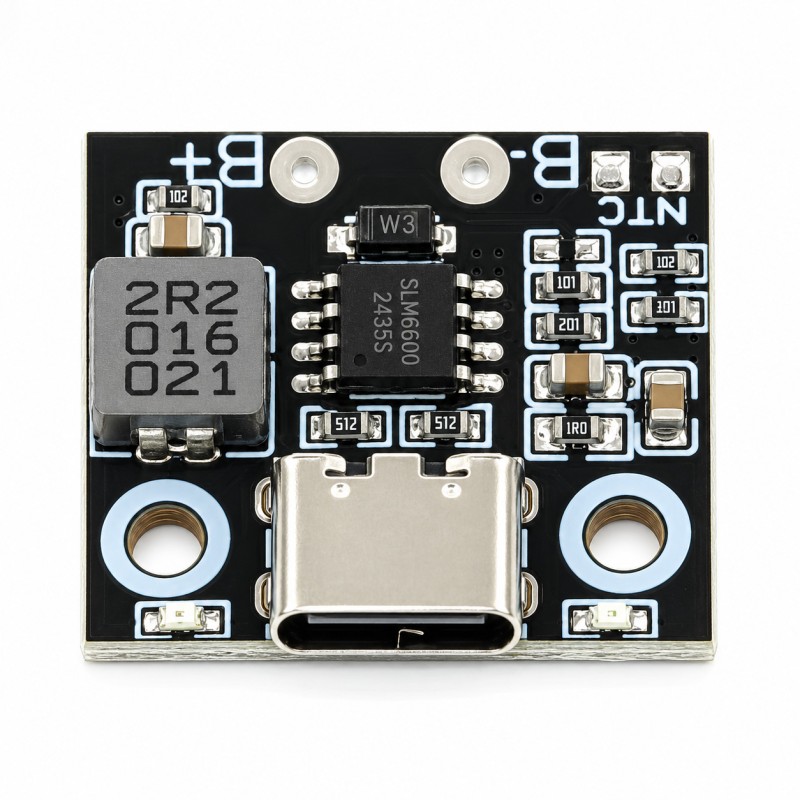

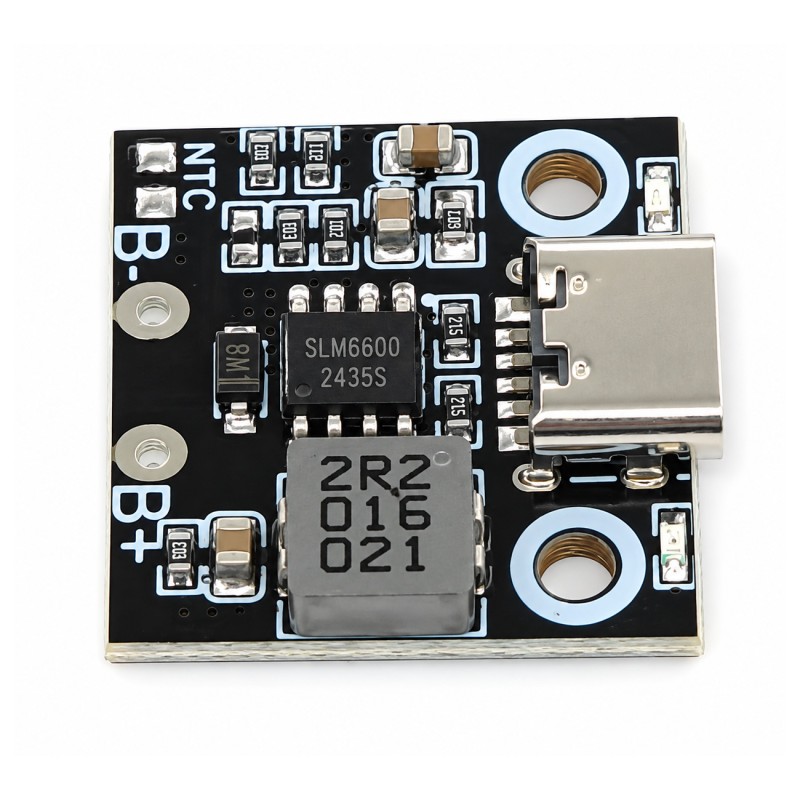

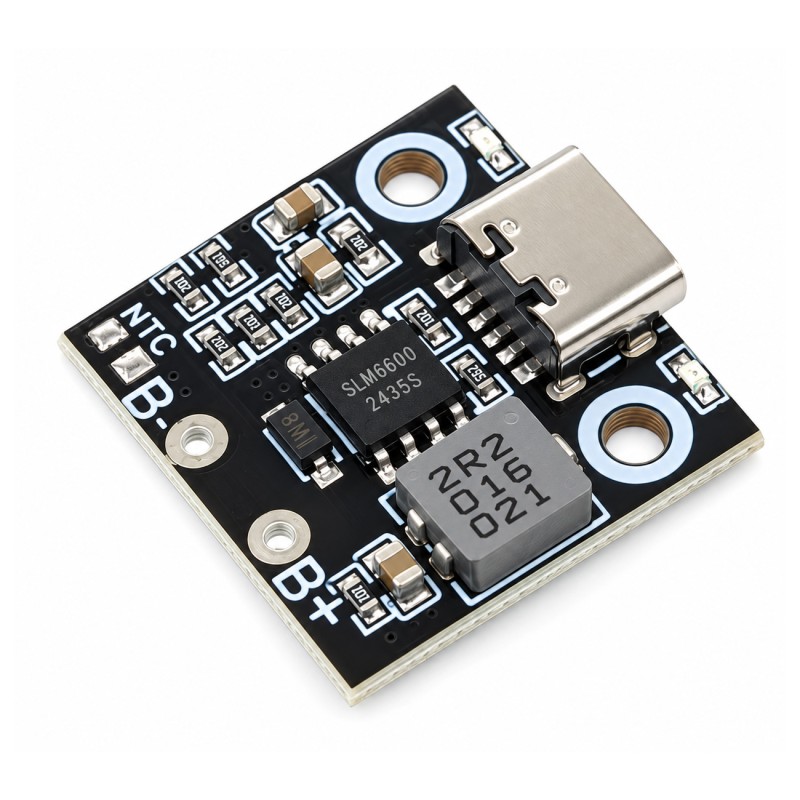

Модуль заряджання Li-Ion/LiPo 1S 5 В 2,8 А на SLM6600, USB Type-C

Компактний імпульсний модуль для заряджання одного літій-іонного або літій-полімерного акумулятора (1S) від джерела живлення 5 В. В основі модуля використовується спеціалізована мікросхема SOLA-IC SLM6600 — синхронний понижувальний контролер заряджання з високою ефективністю.

На відміну від лінійних зарядних модулів, наприклад на TP4056, SLM6600 використовує імпульсний перетворювач. Це дозволяє значно зменшити втрати потужності та нагрівання під час заряджання великим струмом. Типовий ККД мікросхеми досягає 92%.

Модуль призначений для заряджання одного акумулятора Li-Ion або LiPo з номінальною напругою 3,7 В. Максимальна напруга заряджання становить 4,2 В з точністю близько ±1%.

Заряджання здійснюється за алгоритмом CC/CV: спочатку акумулятор заряджається постійним струмом, а після досягнення напруги 4,2 В струм поступово зменшується. Після завершення заряджання передбачена функція автоматичного повторного заряджання при зниженні напруги акумулятора.

Модуль оснащений роз'ємом USB Type-C, двома світлодіодними індикаторами стану та має компактні розміри, що робить його зручним для використання у портативній електроніці, ліхтарях, DIY-проєктах, робототехніці та інших пристроях з акумулятором 1S.

Основні характеристики

• Мікросхема: SLM6600
• Виробник мікросхеми: SOLA-IC
• Тип: імпульсний синхронний контролер заряджання
• Тип акумулятора: Li-Ion / LiPo
• Кількість елементів: 1S
• Номінальна напруга акумулятора: 3,7 В
• Напруга завершення заряджання: 4,2 В
• Вхідна напруга: 4–6 В
• Рекомендована вхідна напруга: 5 В
• Струм заряджання цього модуля: до 2,8 А
• Максимальний струм мікросхеми SLM6600: до 3,5 А
• Частота перетворення: 0,8 МГц
• ККД: до 92%
• Алгоритм заряджання: CC/CV
• Автоматичне повторне заряджання: є
• Попереднє заряджання глибоко розрядженого акумулятора: є
• Контроль температури акумулятора: підтримується мікросхемою
• Захист від короткого замикання: є
• Захист від перегрівання: є
• Захист від зниженої вхідної напруги: є
• Плавний запуск: є
• Індикація стану: 2 світлодіоди
• Роз'єм живлення: USB Type-C
• Розміри: 20 х 20 мм

Підключення

• USB Type-C → джерело живлення 5 В
• B+ → «+» акумулятора
• B− → «−» акумулятора

Модуль призначений тільки для одного Li-Ion/LiPo елемента (1S). Не підключайте до нього акумуляторні збірки 2S, 3S та вище.

Важливо: струм 2,8 А зазначений для цієї версії модуля. Реальний струм заряджання також залежить від конструкції плати, номіналів встановлених компонентів, температури та можливостей джерела живлення. При роботі з великими струмами необхідно забезпечити достатнє охолодження.
