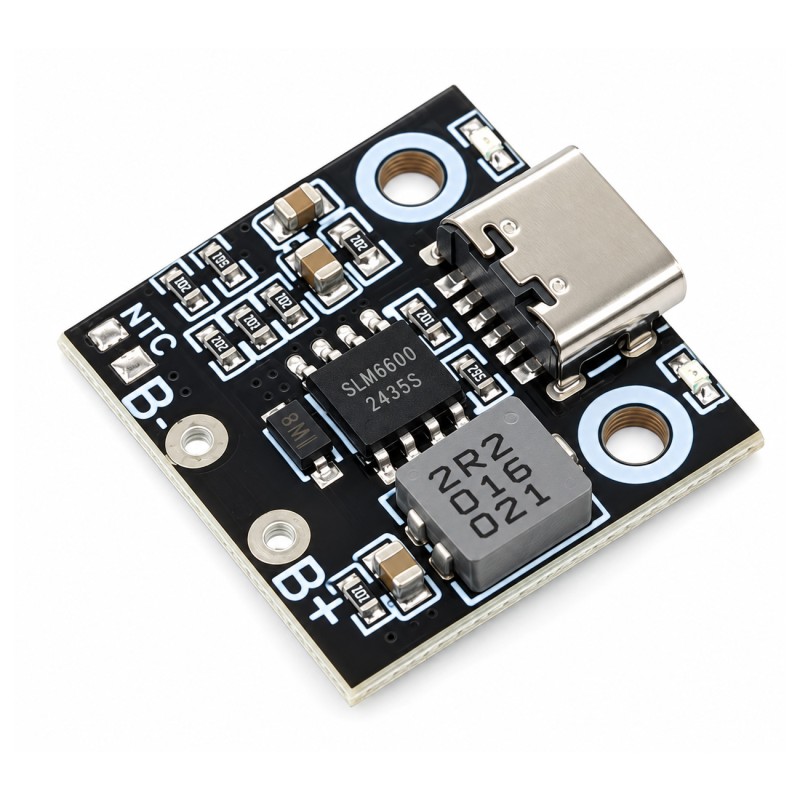

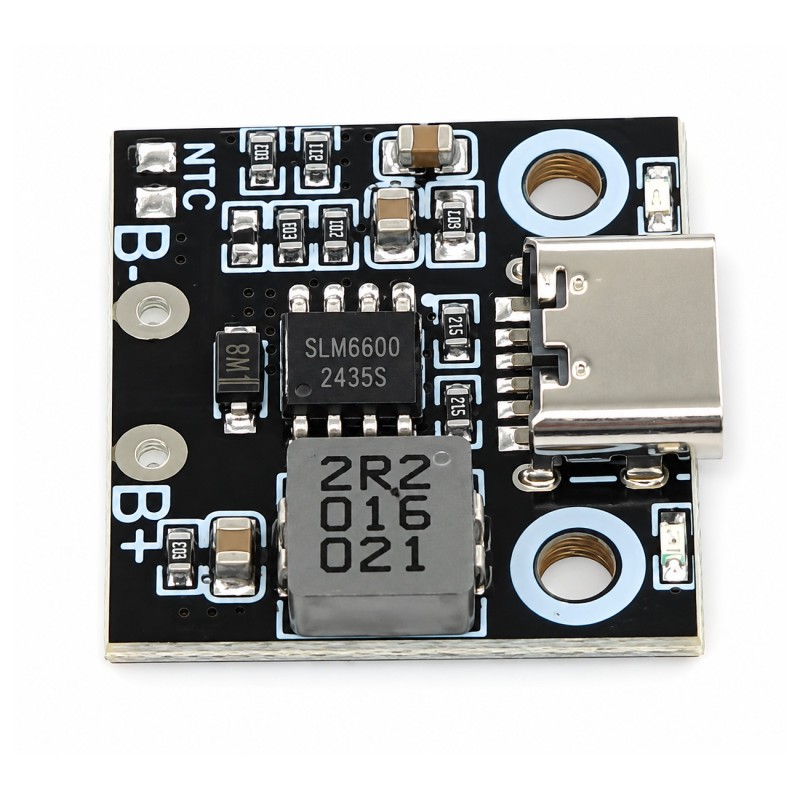

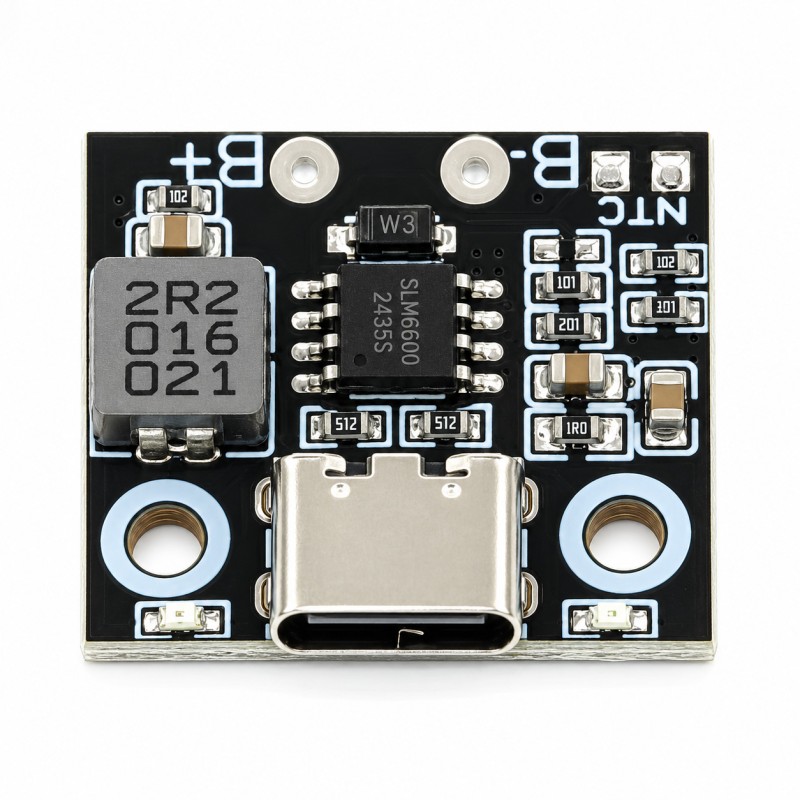

Модуль зарядки Li-Ion/LiPo 1S 5 В 2,8 А на SLM6600, USB Type-C

Компактный импульсный модуль для зарядки одного литий-ионного или литий-полимерного аккумулятора (1S) от источника питания 5 В. В основе модуля используется специализированная микросхема SOLA-IC SLM6600 — синхронный понижающий зарядный контроллер с высокой эффективностью.

В отличие от линейных зарядных модулей, например на TP4056, SLM6600 использует импульсный преобразователь. Это позволяет значительно снизить потери мощности и нагрев при зарядке большим током. Типовая эффективность микросхемы достигает 92%.

Модуль предназначен для зарядки одного аккумулятора Li-Ion или LiPo с номинальным напряжением 3,7 В. Максимальное напряжение заряда составляет 4,2 В с точностью около ±1%.

Зарядка осуществляется по алгоритму CC/CV: на первом этапе аккумулятор заряжается постоянным током, а после достижения напряжения 4,2 В ток постепенно уменьшается. После завершения зарядки предусмотрена функция автоматического повторного заряда при снижении напряжения аккумулятора.

Модуль оснащён разъёмом USB Type-C, двумя светодиодными индикаторами состояния и имеет компактные размеры, что делает его удобным для использования в портативной электронике, фонарях, DIY-проектах, робототехнике и других устройствах с аккумулятором 1S.

Основные х​арактеристики

• Микросхема: SLM6600
• Производитель микросхемы: SOLA-IC
• Тип: импульсный синхронный зарядный контроллер
• Тип аккумулятора: Li-Ion / LiPo
• Количество элементов: 1S
• Номинальное напряжение аккумулятора: 3,7 В
• Напряжение окончания заряда: 4,2 В
• Входное напряжение: 4–6 В
• Рекомендуемое входное напряжение: 5 В
• Ток зарядки данного модуля: до 2,8 А
• Максимальный ток микросхемы SLM6600: до 3,5 А
• Частота преобразования: 0,8 МГц
• Эффективность: до 92%
• Алгоритм зарядки: CC/CV
• Автоматический повторный заряд: есть
• Предварительная зарядка глубоко разряженного аккумулятора: есть
• Контроль температуры аккумулятора: поддерживается микросхемой
• Защита от короткого замыкания: есть
• Защита от перегрева: есть
• Защита от пониженного входного напряжения: есть
• Плавный запуск: есть
• Индикация состояния: 2 светодиода
• Разъём питания: USB Type-C
• Размеры: 20 х 20 мм

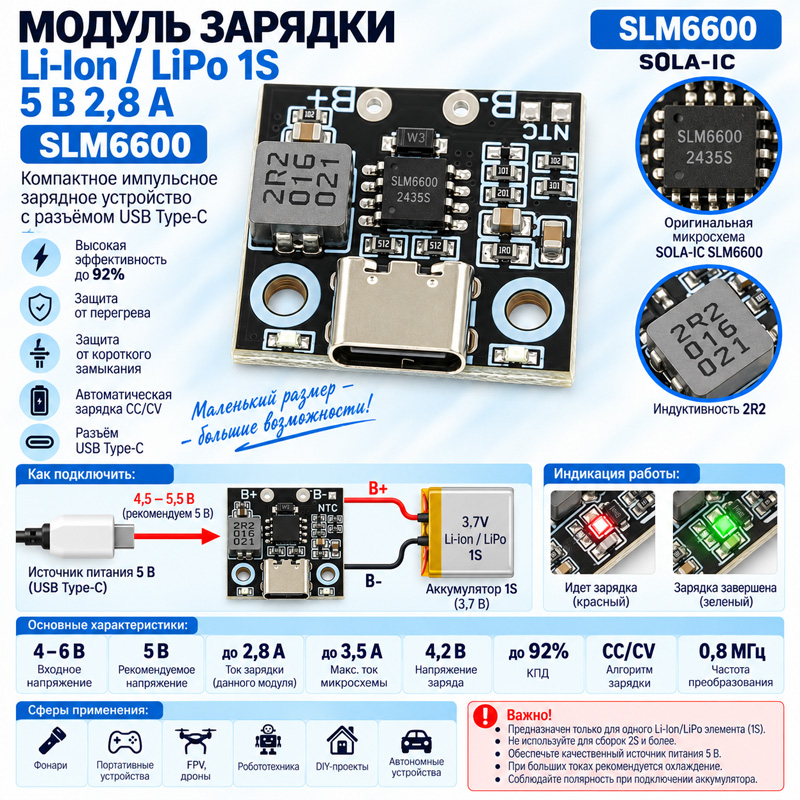

Подключение

• USB Type-C → источник питания 5 В
• B+ → «+» аккумулятора
• B− → «−» аккумулятора

Модуль предназначен только для одного Li-Ion/LiPo элемента (1S). Не подключайте к нему аккумуляторные сборки 2S, 3S и выше.

Важно: ток 2,8 А относится к данной версии модуля. Реальный ток зарядки также зависит от конструкции платы, номиналов установленных компонентов, температуры и возможностей источника питания. При работе с большими токами необходимо обеспечить достаточное охлаждение.
