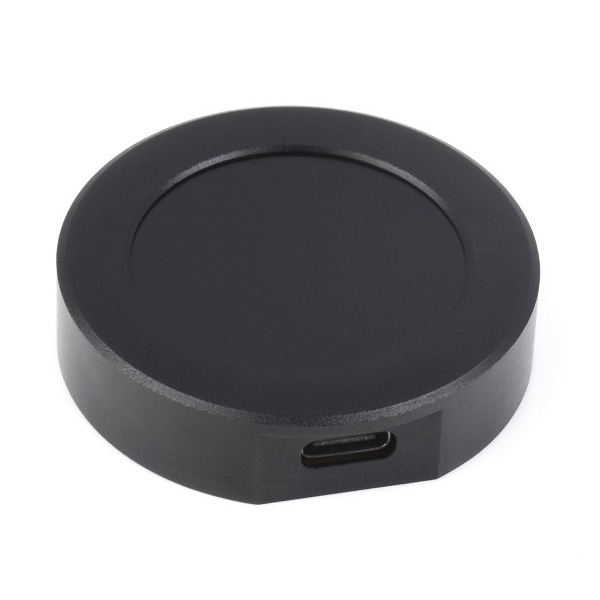

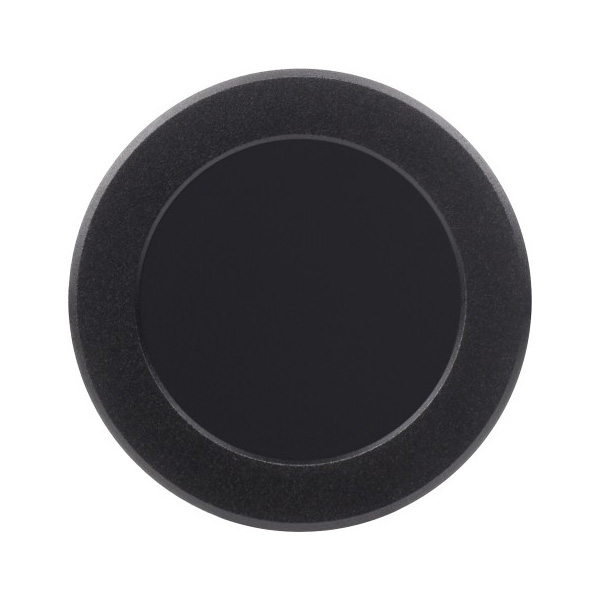

Плата розробника ESP32-S3 з 1.28" РКІ дисплеєм в алюмінієвому корпусі

ESP32-S3-LCD-1.28-B - це недорога, високопродуктивна плата мікроконтролера, розроблена Waveshare, маленького розміру з вбудованим 1.28-дюймовим РК-дисплеєм, менеджером заряду літій-іонного акумулятора, 6-осьовим датчиком (3-осьовий датчик 3-осьовий 3) і т.д., що спрощує розробку і швидку інтеграцію в конструкції, що розробляються.

Код виробника: 26956, ESP32-S3-LCD-1.28-B

Ключові особливості:

• Оснащений двоядерним процесором Xtensa® 32-біт LX7, основна частота до 240 МГц
• Підтримує Wi-Fi 2.4 ГГц (802.11 b/g/n) та Bluetooth® 5 (BLE) із вбудованою антеною
• Вбудована пам'ять SRAM об'ємом 512 КБ та ROM об'ємом 384 КБ, а також вбудована пам'ять PSRAM об'ємом 2 МБ та зовнішня флеш-пам'ять об'ємом 16 МБ.
• Роз'єм Type-C, підтримує актуальність, простий у використанні

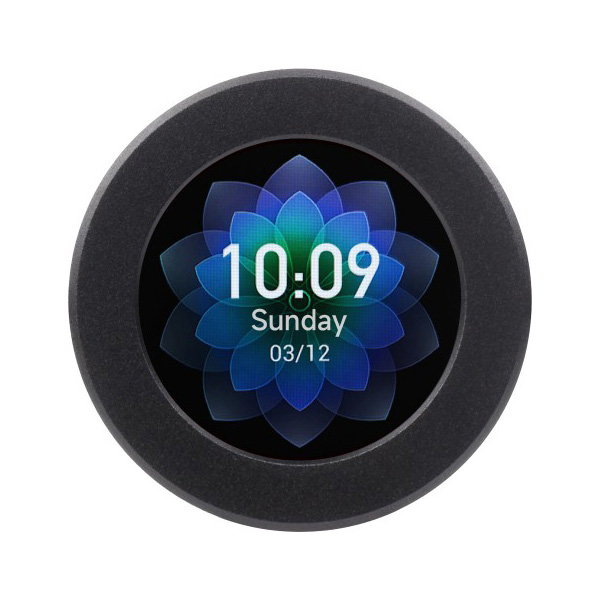

• Вбудований 1.28-дюймовий РК-дисплей, кругла IPS-панель, роздільна здатність 240×240, 65 тис. квітів

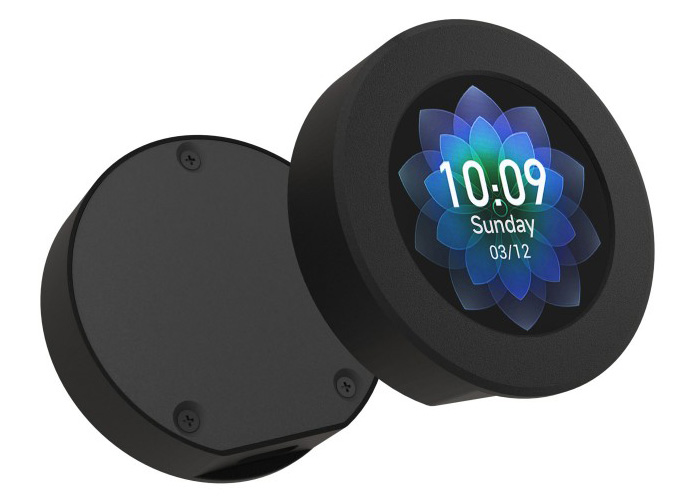

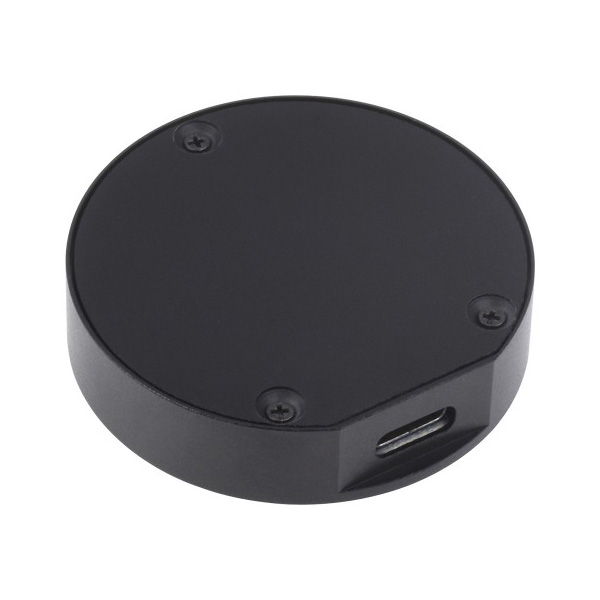

• Корпус з металу з ЧПУ обробкою та акриловою матово-полірованою нижньою пластиною
• Вбудований 6-осьовий IMU QMI8658 (3-осьовий акселерометр та 3-осьовий гіроскоп) для виявлення жестів руху
• Вбудований роз'єм для заряджання/розряджання літієвої батареї 3.7 В та роз'єми GPIO
• Підтримує гнучку синхронізацію, незалежне налаштування живлення модуля та інші елементи керування для реалізації низького енергоспоживання у різних сценаріях.
• Інтегрований з повношвидкісним контролером послідовного порту USB, контакти GPIO дозволяють гнучко налаштовувати функції контактів

Розташування та призначення компонентів плати:

1. ESP32-S3R2 - SoC з WiFi та Bluetooth, робочою частотою до 240 МГц, з вбудованою пам'яттю PSRAM 2 МБ
2. W25Q128JVSIQ - 16 МБ NOR-Flash
3. 6-осьовий IMU QMI8658 - включає 3-осьовий гіроскоп і 3-осьовий акселерометр.
4. ME6217C33M5G - Вихід 800 мА, мале падіння напруги, високий рівень стабілізації
5. Мікросхема CH343P – USB-UART
6. ETA6096 - високоефективний менеджер заряду літієвих акумуляторів
7. Рознімання з кроком 1.27 мм - Адаптація кількох контактів GPIO
8. Кнопка BOOT - Натисніть її перед скиданням налаштувань, щоб увійти в режим завантаження.
9. Кнопка скидання
10. Роз'єм для акумулятора MX1.25 - Роз'єм MX1.25 2P для літієвого акумулятора 3.7 В, підтримує заряджання та розрядку
11. Роз'єм USB Type-C - для програмування та друку журналів
12. Керамічна антена 2.4 ГГц

Габаритні розміри:

Комплектація:

1. ESP32-S3-LCD-1.28-B x1
2. Викрутка х1
