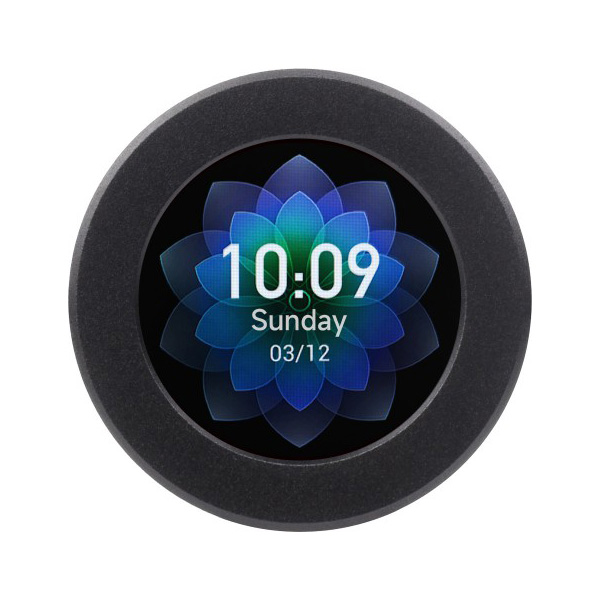

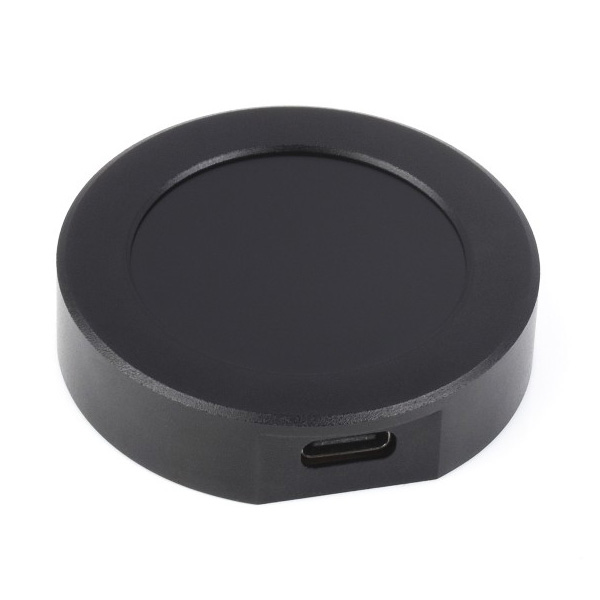

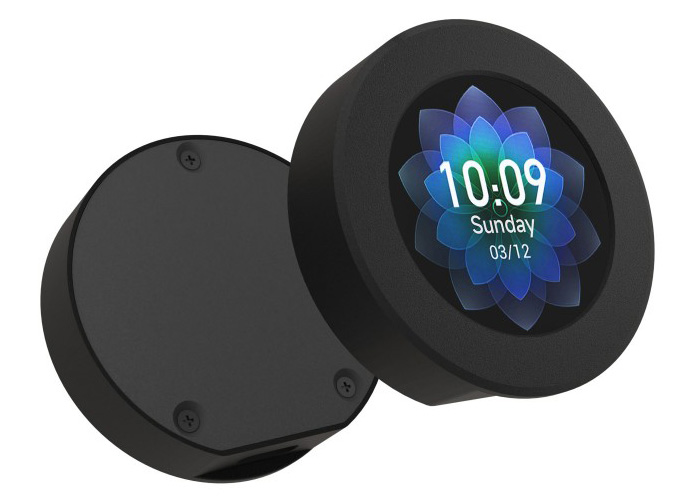

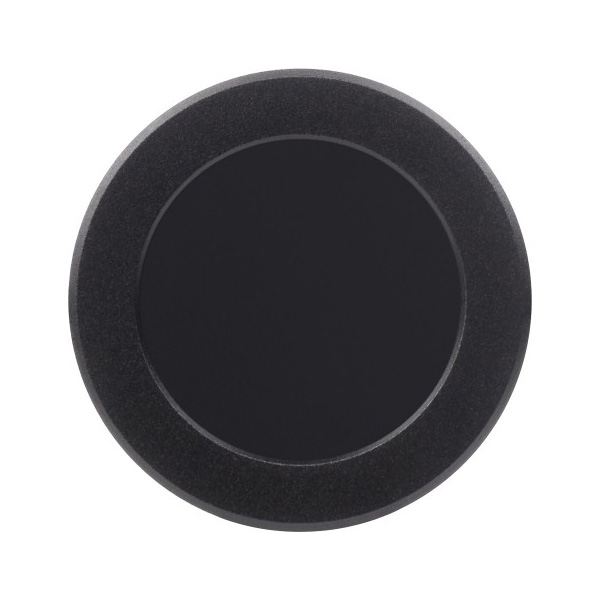

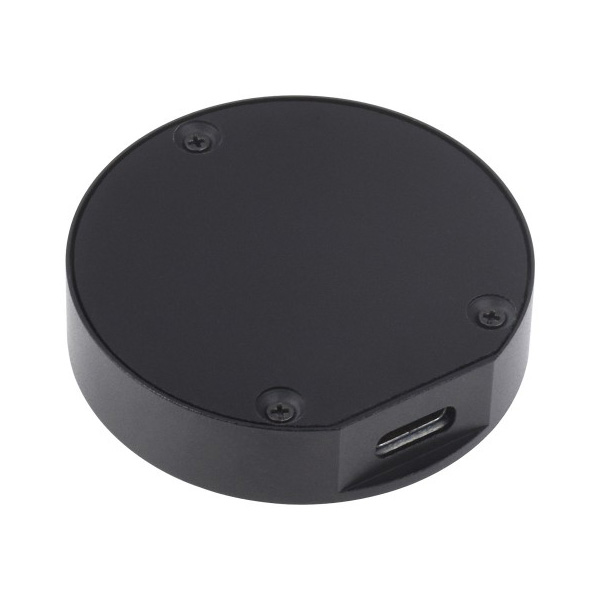

Плата разработчика ESP32-S3 с 1.28" ЖКИ дисплеем в алюминевом корпусе

ESP32-S3-LCD-1.28-B - это недорогая, высокопроизводительная плата микроконтроллера, разработанная Waveshare, небольшого размера, со встроенным 1.28-дюймовым ЖК-дисплеем, менеджером заряда литий-ионного аккумулятора, 6-осевым датчиком (3-осевой акселерометр и 3-осевой гироскоп) и т. д., что упрощает разработку и быструю интеграцию в разрабатываемые конструкции.

Код производителя: 26956, ESP32-S3-LCD-1.28-B

Ключевые особенности:

• Оснащен двухъядерным процессором Xtensa® 32-бит LX7, основная частота до 240 МГц
• Поддерживает Wi-Fi 2.4 ГГц (802.11 b/g/n) и Bluetooth® 5 (BLE) со встроенной антенной
• Встроенная память SRAM объемом 512 КБ и ROM объемом 384 КБ, а также встроенная память PSRAM объемом 2 МБ и внешняя флэш-память объемом 16 МБ.
• Разъем Type-C, поддерживает актуальность, прост в использовании
• Встроенный 1.28-дюймовый ЖК-дисплей, круглая IPS-панель, разрешение 240×240, 65 тыс. цветов
• Корпус из металла с ЧПУ обработкой и акриловой матово-полированной нижней пластиной
• Встроенный 6-осевой IMU QMI8658 (3-осевой акселерометр и 3-осевой гироскоп) для обнаружения жестов движения
• Встроенный разъем для зарядки/разрядки литиевой батареи 3.7 В и разъемы GPIO
• Поддерживает гибкую синхронизацию, независимую настройку питания модуля и другие элементы управления для реализации низкого энергопотребления в различных сценариях.
• Интегрированный с полноскоростным контроллером последовательного порта USB, контакты GPIO позволяют гибко настраивать функции контактов

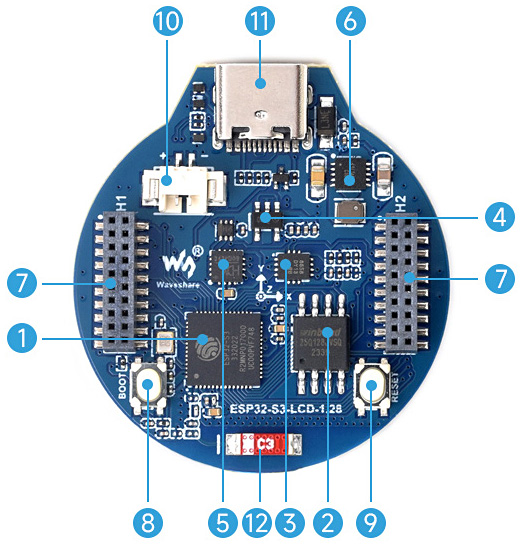

Расположение и назначение компонентов платы:

1. ESP32-S3R2 - SoC с WiFi и Bluetooth, рабочей частотой до 240 МГц, с встроенной памятью PSRAM 2 МБ
2. W25Q128JVSIQ - 16 МБ NOR-Flash
3. 6-осевой IMU QMI8658 - включает в себя 3-осевой гироскоп и 3-осевой акселерометр.
4. ME6217C33M5G - Выход 800 мА, малое падение напряжения, высокий уровень стабилизации
5. Микросхема CH343P - USB-UART
6. ETA6096 - высокоэффективный менеджер заряда литиевых аккумуляторов
7. Разъемы с шагом 1.27 мм - Адаптация нескольких контактов GPIO
8. Кнопка BOOT - Нажмите ее перед сбросом настроек, чтобы войти в режим загрузки.
9. Кнопка СБРОСА
10. Разъем для аккумулятора MX1.25 - Разъем MX1.25 2P для литиевого аккумулятора 3.7 В, поддерживает зарядку и разрядку
11. Разъем USB Type-C - для программирования и печати журналов
12. Керамическая антенна 2.4 ГГц

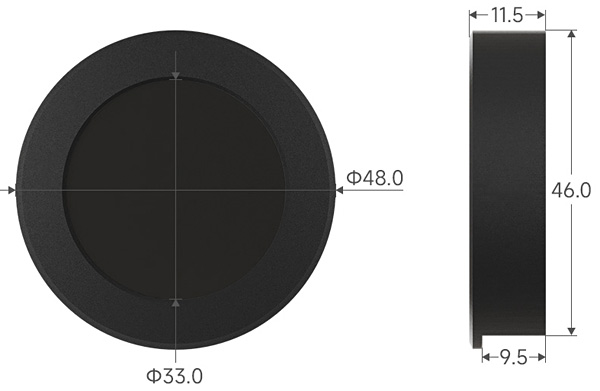

Габаритные размеры:

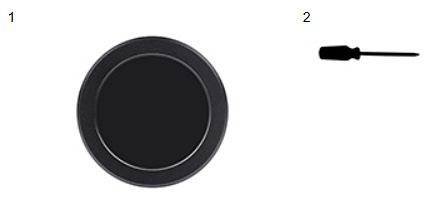

Комплектация:

1. ESP32-S3-LCD-1.28-B x1
2. Отвертка х1
