BeagleY-AI

BeagleY® AI - це одноплатний комп'ютер із відкритим вихідним кодом, розроблений для спрощення процесу створення інтелектуальних інтерфейсів людина-машина (HMI), додавання камер та високошвидкісного підключення до надійної вбудованої системи. Він оснащений потужним 64-бітним чотириядерним процесором A53, декількома потужними прискорювачами ІІ в парі з C7x DSP, інтегрованим 50 GFLOP GPU, що підтримує до трьох одночасних виходів дисплея та сучасними можливостями підключення, включаючи USB3.1, PCIe Gen 3, WiFi.

Плата сумісна з широким спектром існуючих аксесуарів, що розширюють функціональність системи, таких як живлення Ethernet (PoE), сховище NVMe і підключення 5G.

Завдяки конкурентоспроможній ціні та зручному дизайну Beagle Y AI забезпечує позитивний досвід розробки з використанням перевіреного та протестованого користувача образу Debian Linux від BeagleBoard.

Характеристики:

• Процесор:
  • Процесор TI AM67, 4 ядра 64-bit Arm® Cortex®-A53 із частотою 1.4 ГГц
  • Процесор Arm/GPU, DSP та прискорювачі візуалізації/глибокого навчання
• ОЗУ: 4 ГБ LPDDR4
• Wi-Fi Beagleboard BM3301, 802.11ax Wi-Fi
• Bluetooth: Bluetooth Low Energy 5.4 (BLE)
• Порти: USB 4 порти USB 3.0 TypeA з підтримкою одночасної роботи на швидкості 5 Гбіт/с, 1 порт USB 2.0 TypeC, підтримує пристрої USB 2.0
• Ethernet: Gigabit Ethernet з підтримкою PoE+ (потрібен окремий PoE+ HAT)
• Камера/дисплей:
  • 1 4-канальний приймач камери/дисплея MIPI, 1 4-канальна камера MIPI
  • Вихід дисплея: 1 дисплей HDMI, 1 дисплей OLDI
• Годинник реального часу (RTC)
• Підтримка зовнішньої батареї кнопки, щоб зберегти час збою живлення. Заповнено лише на зразках EVT.
• Налагоджувальний UART 1 x 3-контактний налагоджувальний UART
• Живлення 5 В/5 А постійного струму через USB-C, за допомогою Power Delivery
• Кнопка увімкнення/вимкнення живлення
• PCIe інтерфейс PCI-Express® Gen3 x 1 для швидкої периферії (потрібний окремий адаптер M.2 HAT або інший)
• Роз'єми:
  • Розширення GPIO 40-контактний роз'єм
  • Роз'єм вентилятора 1 x 4-контактний роз'єм вентилятора, підтримує керування швидкістю ШІМ та вимірювання швидкості
  • Зберігання Слот для картки microSD, з підтримкою високошвидкісного режиму SDR104
  • Підключення тегів 1 x JTAG, 1 x підключення тегів для програмування PMIC NVM
  • Три одночасні виходи дисплея: HDMI, DSI, LVDS
• Потужний 4 TOPS прискорювач ШІ
• Оптимізовані для низького споживання енергії ядра A53
• 2x MIPI CSI-RX(4L) або 1x MIPI CSI + 1x MIPI DSI
• WiFi6/Bluetooth® з низьким енергоспоживанням 5.4
• PCIe Gen 3 (1L)

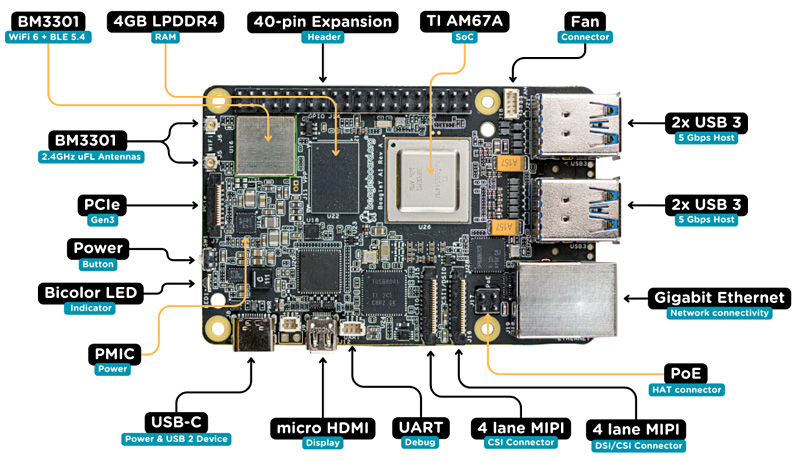

Розташування та призначення компонентів плати:

• WiFi/BLE - Beagleboard BM3301 з 802.11ax Wi-Fi & Bluetooth Low Energy 5.4 (BLE)
• RAM - 4ГБ LPDDR4
• Expansion - 40pin роз'єм розширення, сумісний з HATs
• SoC TI AM67A Arm®Cortex®-A53 4 TOPS vision SoC з RGB-IR ISP роз'ємом для 4 камер з машиним зором, робототехніки та смарт панелі
• Fan 4pin Fan connector
• USB-A - 4 x USB 3 TypeA порту з підтримкою швидкості обміну 5Гбсек у режимі хоста
• Network Connectivity - Порт Gigabit Ethernet
• PoE - Роз'єм для підключення PoE Ethernet HAT плати розширення
• Camera/Display - 1 x 4-лінійний MIPI камера/дисплей порт, 1 x 4-лінійний MIPI порт камери
• Debug - UART 1 x 3-контактний JST-SH 1.0 мм налагоджувальний UART порт
• Display Output - Порт підключення 1 x HDMI дисплея
• USB-C - 1 x Type-C порт живлення з підтримкою USB 2 пристроїв
• PMIC - Контролер живлення 5 В/5 A з живленням від USB-C порту з підтримкою Power Delivery протоколів
• Bicolor LED - двоколірний світлодіодний індикатор
• Power button - Кнопка увімкнення/вимкнення живлення
• PCIe - порт PCI-Express® Gen3 x 1 інтерфейсу для підключення швидких периферійних пристроїв (потрібний окремий M.2 HAT або інший адаптер)

• Tag-Connect - 1 x JTAG & 1 x Tag роз'єм для підключення PMIC NVM програматора
• Display output - Роз'єм для підключення 1 x OLDI дисплея
• Storage - Слот для підключення microSD карти пам'яті з підтримкою high-speed режиму SDR104
