Міні-базова плата для Raspberry Pi Compute Module 5 з EEPROM та мікросхемою шифрування

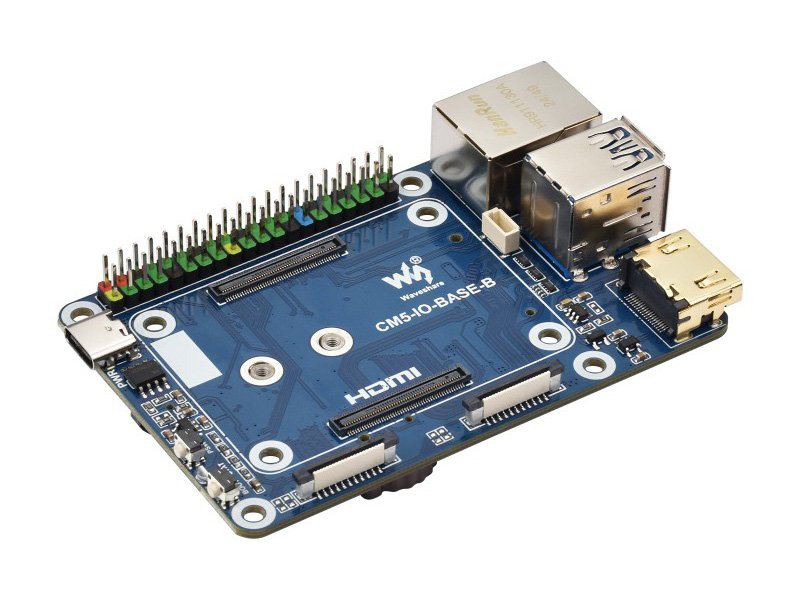

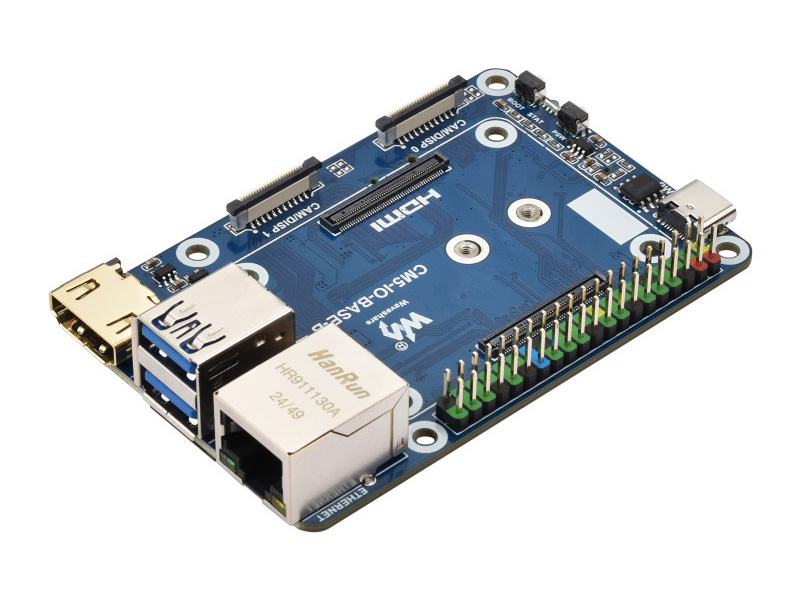

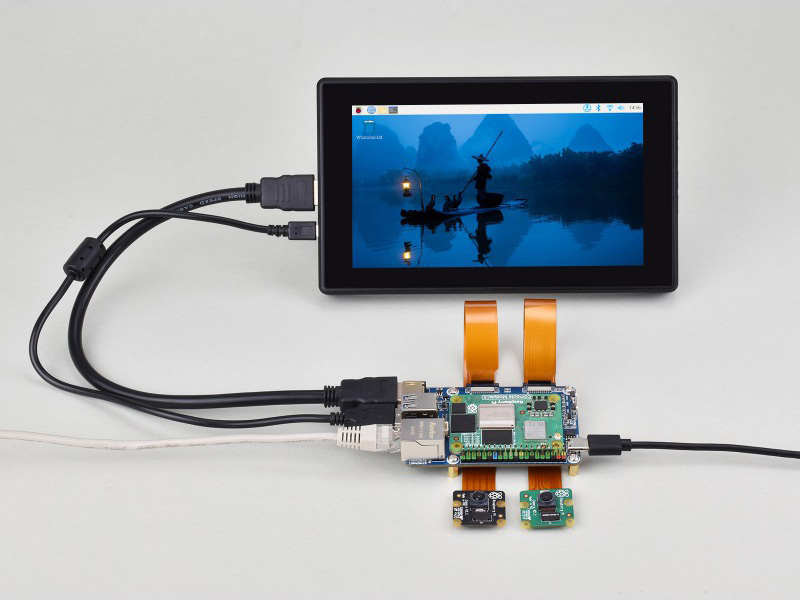

Міні-базова плата (B) / міні-комп'ютер, розроблений для обчислювального модуля Raspberry Pi 5 (не входить до комплекту), із вбудованою пам'яттю EEPROM та чіпом шифрування. Відмінне рішення для початку використання модулів CM5.

Код виробника: 30703, CM5-IO-BASE-B

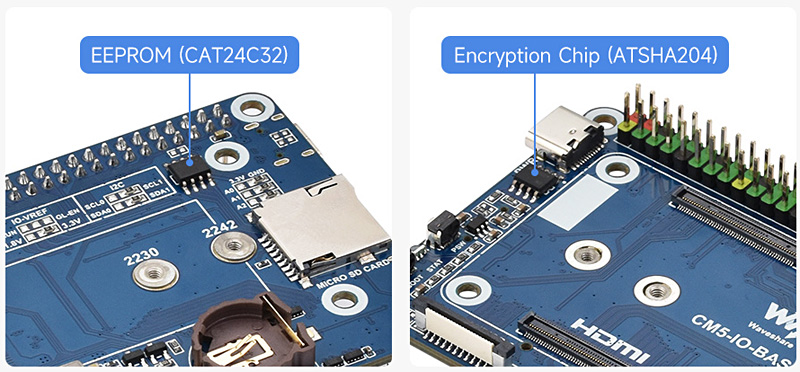

Вбудована EEPROM та чіп шифрування забезпечує швидку та безпечну симетричну автентифікацію:

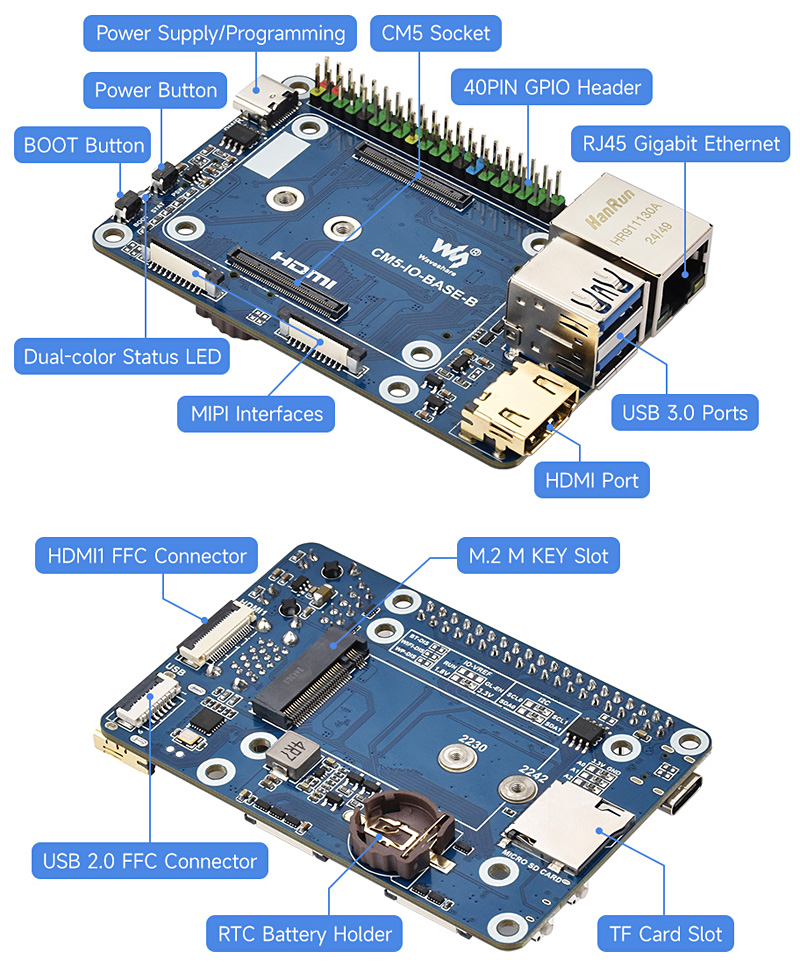

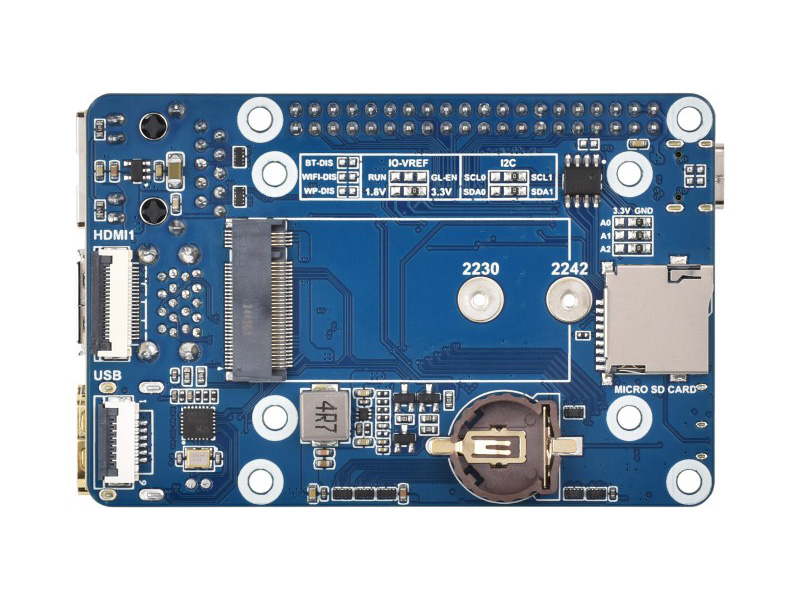

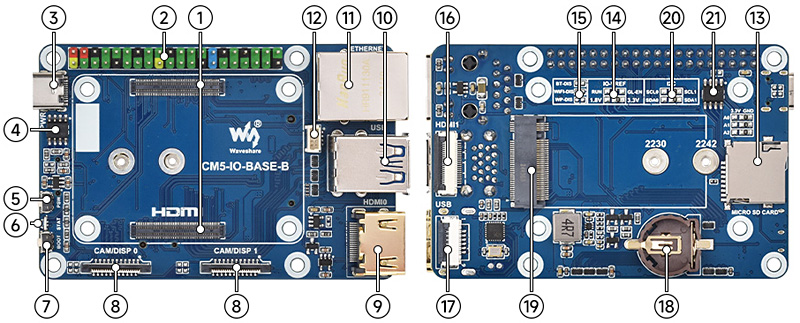

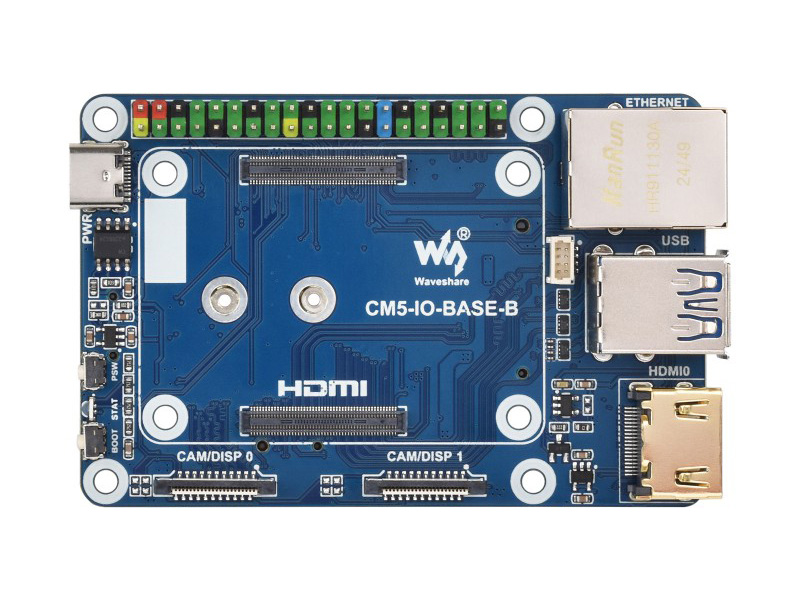

Розташування та призначення компонентів плати:

1. Роз'єм CM5 - підходить для всіх варіантів обчислювального модуля 5

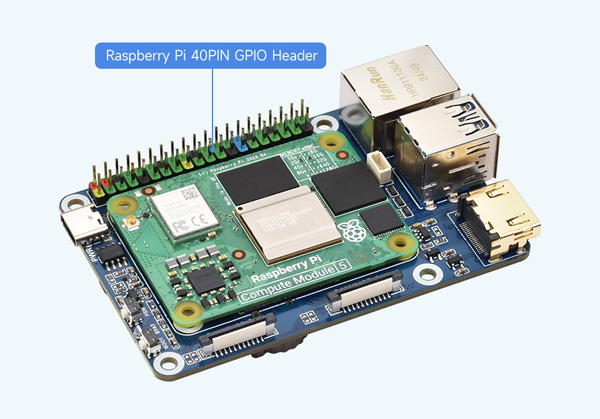

2. Гніздо GPIO 40PIN - для підключення різних модулів HAT/HAT+
3. Вхідна напруга живлення/Програмування - 5 В / 5 А або використовується для запису eMMC
4. Чіп шифрування (ATSHA204) - підтримує швидку та безпечну симетричну автентифікацію
5. Кнопка живлення PSW - Тривале натискання для примусового вимкнення живлення, коротке натискання для м'якого вимикання або живлення.
6. Світлодіод STAT - Двоколірний світлодіод стану
7. Кнопка BOOT - Натисніть перед увімкненням живлення та відпустіть після увімкнення, щоб увійти в режим запису.
8. Два інтерфейси MIPI - для підключення дисплеїв DSI та камер CSI
9. Роз'єм HDMI0 – порт HDMI0, підтримує висновок 4K
10. Порти USB 3.2 Gen1 - 2 високошвидкісні порти USB 3.2 Gen1, підтримують синхронну роботу зі швидкістю 5 Гбіт/с
11. Порт RJ45 Gigabit Ethernet - підтримує мережевий доступ зі швидкістю 10M/100M/1000M
12. Роз'єм 4PIN JST-SH PWM - для підключення вентилятора охолодження, живлення 5 В
13. Слот для картки TF - для підключення картки TF з попередньо записаним зображенням (ЛИШЕ для версії Lite)
14. Вибір IO-VREF - Рівень логіки CM5 IO: 3.3 (за замовчуванням) або 1.8 В
15. Інші функціональні контакти - WIFI/BT для апаратного відключення або захисту від запису
16. Роз'єм HDMI1 FFC - Порт HDMI1, що підтримує виведення 4K, може бути підключений через адаптер
17. Роз'єм USB 2.0 FFC – можна підключити через адаптер
18. Утримувач батареї RTC - підтримує батареї CR/ML1220
19. M.2 M KEY - підтримує твердотільні накопичувачі NVMe 2230/2242 та завантаження Pi5 з твердотільного накопичувача
20. Вибір I2C - перемикання I2C0 та I2C1 (за замовчуванням) для мікросхеми шифрування та EEPROM
21. Мікросхема EEPROM CAT24C32

Характеристики:

• Роз'єм: CM5, підходить для всіх варіантів обчислювального модуля CM5
• Підключення: Роз'єм RJ45 гігабітного Ethernet
• Роз'єм M.2 M KEY (2230/2242)
• Роз'єм GPIO: 40PIN для Raspberry Pi
• USB роз'єми: USB 3.2 Gen1 Type-A × 2, USB 2.0 × 2 (6-контактний 1-мм FFC-роз'єм)
• MIPI: 4-канальний інтерфейс MIPI × 2 (22-контактний 0.5-мм FFC-роз'єм)
• Відео виходи: 2 порти HDMI (включаючи один порт через роз'єм FFC), підтримує два виходи 4K
• Сховище: Слот для картки TF для варіантів Compute Module 5 Lite (без eMMC)
• Роз'єм вентилятора: Роз'єм ШИМ JST-SH 5 В, 4 контакти
• Інші компоненти: Вбудована пам'ять EEPROM та чіп шифрування
• Живлення: 5 В постійного струму з максимальним струмом 5 А
• Розміри базова плата: 85 × 56 мм

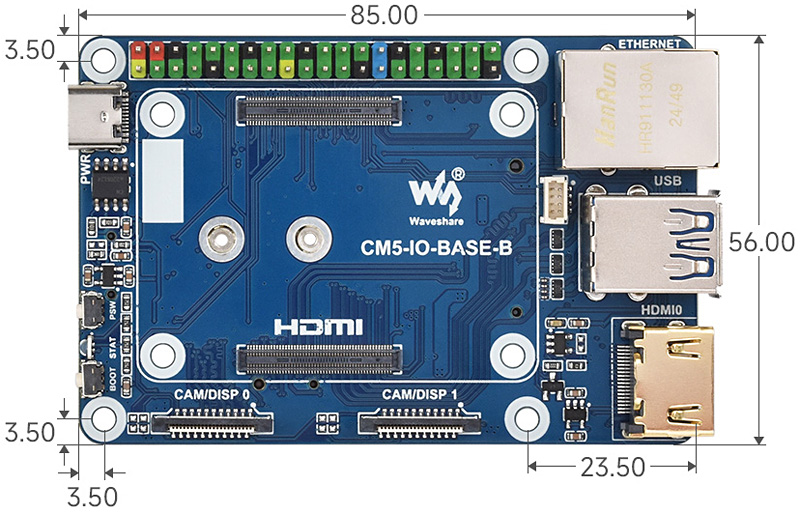

Габаритні розміри:

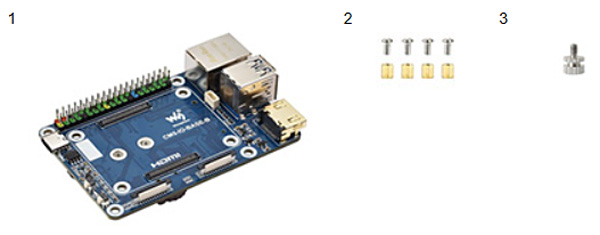

Комплектація:

1. CM5-IO-BASE-B x1
2. Комплект гвинтів x1
3. Гвинт для кріплення SSD x1

Посилання:

• Wiki
